06/2002
Сигнальный конвертор M10 EEx d – Инструкция по монтажу и эксплуатации
7
5 Таблица функций меню
Ф-ция
Текст
Описание и установки
1.0
OPERATION
(
УПРАВЛЕНИЕ)
В пунктах
меню 1.х
и
- могут быть установлены значения срабатывания выходов В1, В2
- можно выбрать отображение расхода и/или счётчика
- можно установить постоянную времени для токового выхода
- можно обнулить счётчик или сквитировать сообщение об ошибке
1.1
OUTPUT B1
(
ВЫХОД В1)
Выход В1 является двухстабильным дискретным выходом.
Для этого выхода в Меню 3.2 могут быть выбраны следующие режимы функциони-
рования:
«
ОТКЛЮЧИТЬ» или «ТОЧКА СРАБАТЫВАНИЯ» или «ПРЕДЕЛЬНОЕ ЗНАЧЕ-
НИЕ СЧЁТЧИКА».
1.1.1
INACTIVE
или
FLW. VAL. B1
или
CNT. VAL.
В1
Отключить
Значение
Расхода В1
Предельное
значение
Счётчика B1
Ввод:
Ввод:
Невозможно установить значение срабатывания
Пункты меню «FLW. VAL. B1», «CNT. VAL. В1» и 1.1.2 не могут
быть выбраны.
Установите ТОЧКУ СРАБАТЫВАНИЯ кнопкой
установите отрицательное значение гистерезиса в Ф-ции 1.1.2
Установите значение срабатывания кнопкой
Ф-ция 1.1.2 пропускается; установка гистерезиса для счётчика не-
возможна.
Если для выхода В1 установлен режим работы «ТОЧКА СРАБА-
ТЫВАНИЯ»:
можно выбрать числовое значение от 0,0…100% диапазона изме-
рения. Если текущий расход превышает установленное значение -
выход В1 активизируется. Режим работы «Нормально Закрытый»
или «Нормально Открытый» можно выбрать в Ф-ции 3.3.
Если для выхода В1 установлен режим работы «ПРЕДЕЛЬНОЕ
ЗНАЧЕНИЕ СЧЁТЧИКА»:
можно установить любое положительное числовое значение. Если
внутренний счётчик превысит это значение – выход В1 активизи-
руется. Режим работы «Нормально Закрытый» или «Нормально
Открытый» можно выбрать в Ф-ции 3.3.

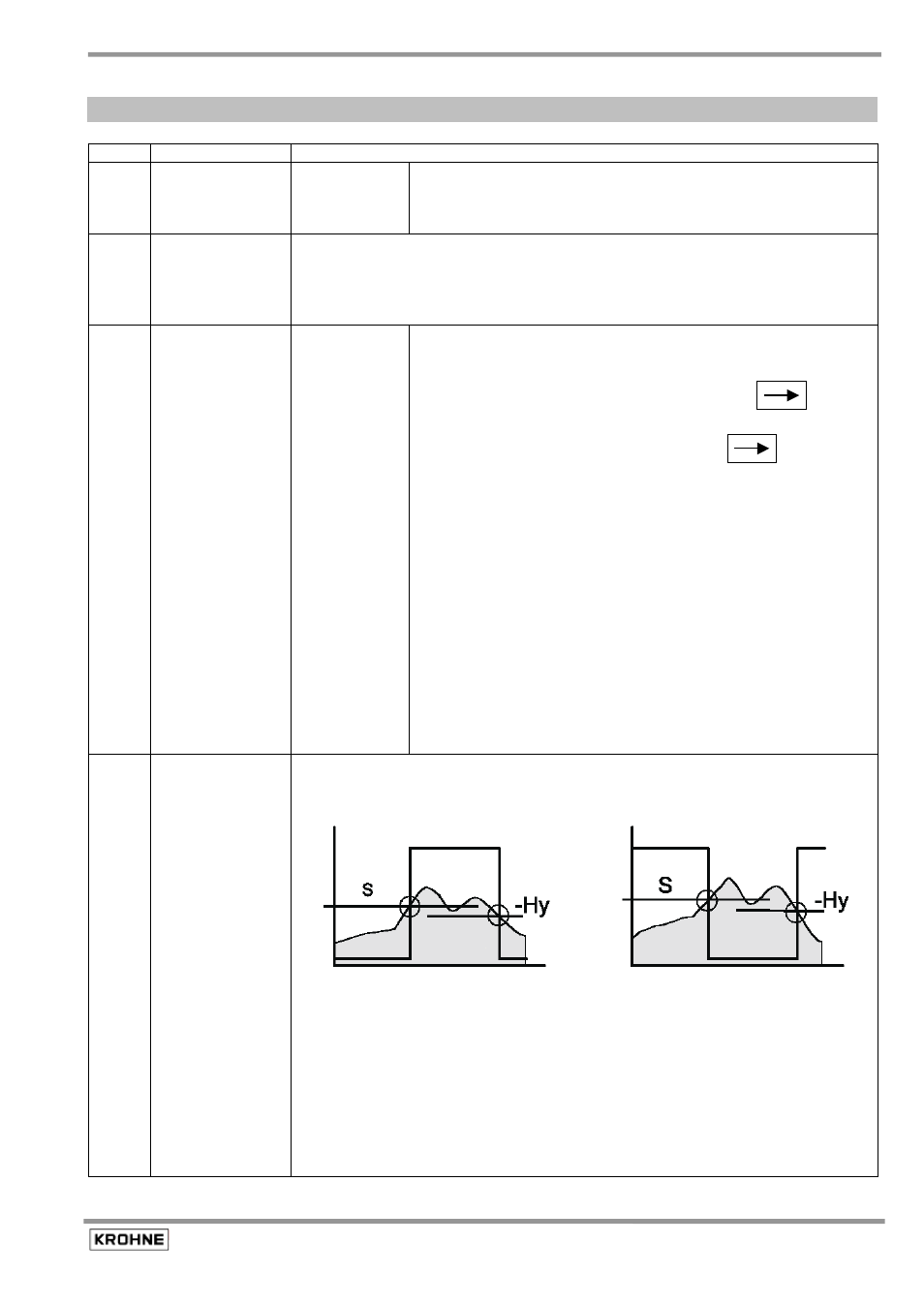

1.1.2
HYST. B1
(
ГИСТЕРЕЗИС)
Установка: отрицательное значение гистерезиса от 0,0… до точки срабатывания.
Значение срабатывания устанавливается в Ф-ции 1.1.1
НО НЗ
Например: если точка срабатывания 200 м
3
/ч, значение гистерезиса может быть ус-
тановлено от 0… до –200.
Если ввести значение 0, то этот выход не имеет гистерезиса.
Если ввести значение –20, то выход будет работать следующим образом:
если текущий расход превышает значение 200, выход активизируется. Если теку-
щий расход снизится до величины 180, выход возвратится в своё нормальное поло-
жение.
Если режим работы должен быть прямо противоположным, измените в Ф-ции 3.3
установку с НЗ на НО или наоборот.
Если в Ф-ции 3.2 выход В1 отведён под счётчик, данная функция меню не активна.
