Сигнальный конвертор M10 EEx d – Инструкция по монтажу и эксплуатации 15

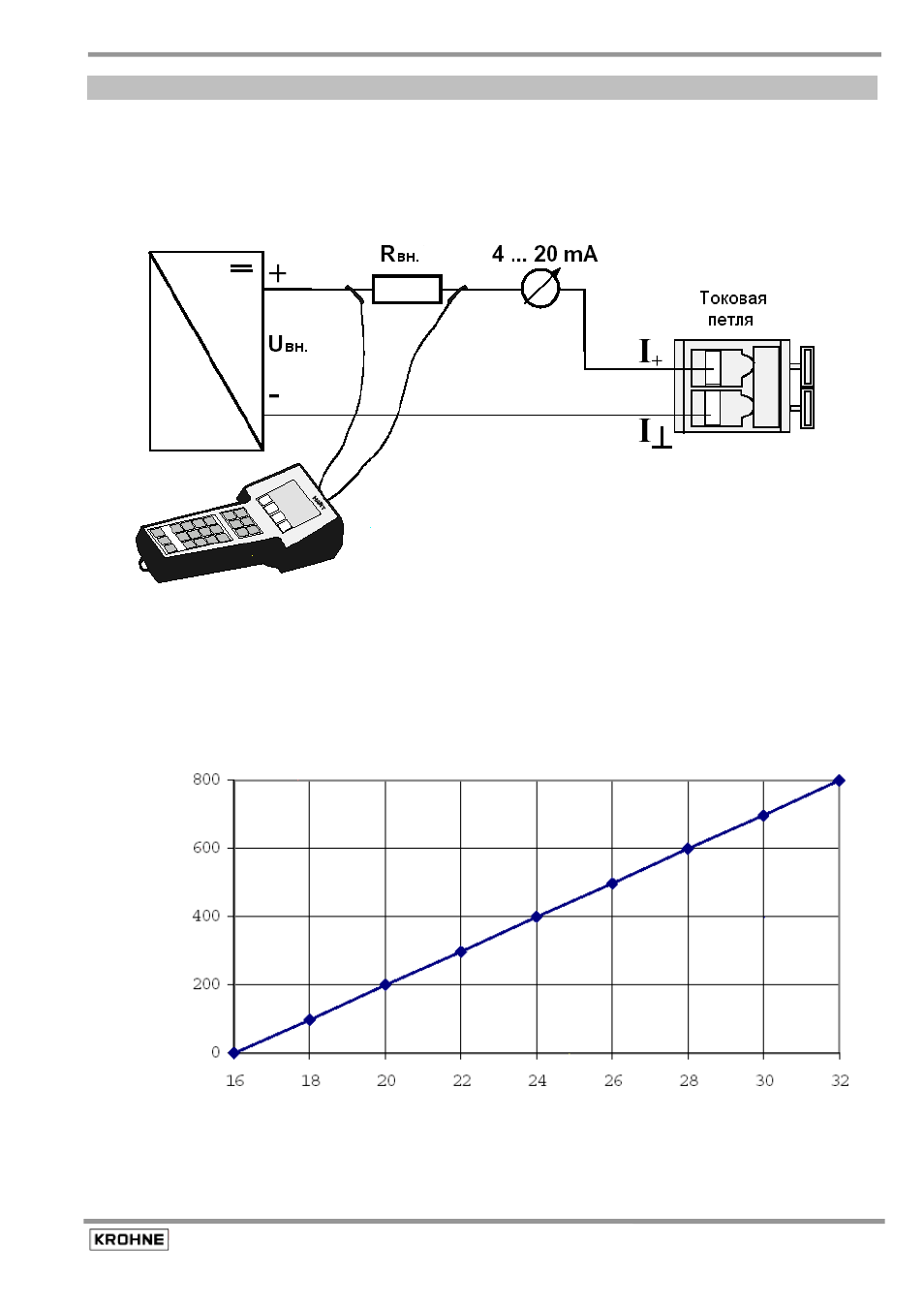

9 Электрическое соединение токового выхода М10
Электрическое соединение защищено от подачи напряжения обратной полярности. Для связи по
HART протоколу необходимо внешнее сопротивление минимум 250Ом. Без использования связи
по HART протоколу внешнее сопротивление не требуется (Rвн. = 0
Ω
за исключением сопротив-
ления линии). Для определения максимального сопротивления линии см. диаграмму ниже.
Связь по HART протоколу не является абсолютно необходимой для работы М10. При осуществ-
лении связи с прибором по HART протоколу это никоим образ не влияет на передачу аналоговых
данных (4-20мА); исключение: режим Multidrop.
В режиме Multidrop могут параллельно работать до 15 приборов с HART
ТМ
интерфейсом, их токо-
вые выходы в этом случае отключаются (I ≈ 4,1мА).
Рабочее напряжение (В пост. тока)
Н
аг
р
уз
к
а
(О
м
)
