9

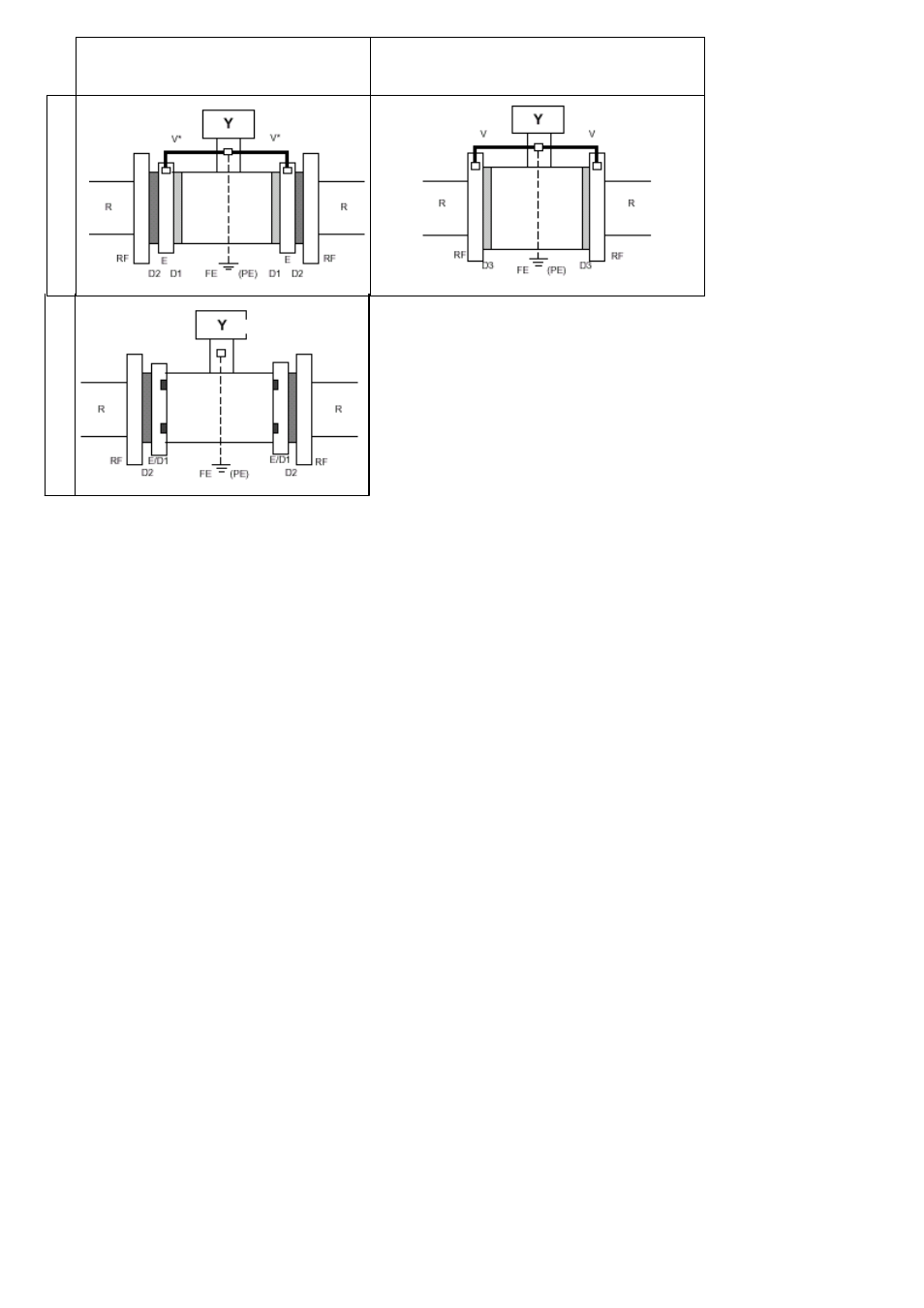

Металлические трубопроводы
с или без внутренней футеровки
и пластмассовые трубопроводы,
заземление с заземляющими кольцами
Металлические трубопроводы
без внутренней футеровки,
заземление без заземляющих колец
DN 25 – 100 / 1”– 4”
V* не требуются для пластмассовых трубопроводов
D1/ D3 Прокладки, приклеенные к измерительной трубе.
комплектуются заказчиком.
D2 Прокладки не входят в комплект поставки,
комплектуются заказчиком.
Применяются стандартные плоские прокладки,
размеры см.раздел 11.
E Заземляющие кольца (опция) с приклеенными
прокладками D2, поставляются отдельно и должны
быть закреплены на корпусе винтами.
E /D1 Заземляющие кольца, закрепленные на корпусе
винтами, с вставленными специальными
кольцевыми прокладками D1.
FE Проводник функционального заземления.
≥ 4 mm 2 Cu/AWG 10.
PE Проводник защитного заземления, требуется, если
IFS 5000 F работает с преобразователем сигнала,
у которого ток возбуждения магнитного поля.
> 125 mA / > 60 V.
R Трубопровод.
RF Фланцы трубопровода.
V Соединительные провода, закрепленные винтами.
Y Соединительная коробка или преобразователь
сигнала.
DN 2.
5 – 15 /
1
/ 10
”– ½”
