Монтажный материал, обратитесь к таблице на стр. 3.
•
Фланцы трубопровода и моменты затяжки крепежа, смотрите раздел 6, стр. 7
•
Расстояние между фланцами (монтажный размер)
Расходомер
Монтажный размер “а” в мм (дюймах)
Размер
DN мм
дюймы
с
заземляющими кольцами
без
заземляющих колец
2.5 – 15
1
/
10
” – ½”
65 (2.56)
1)
–
25
1”
68 (2.68)
2)
58 (2.28)
3)
40
1 ½”
93 (3.66)
2)
83 (3.27)
3)
50
2”
113 (4.45)
2)
103
(4.06)
3)
80
3”
163 (6.42)
2)
153 (6.02)
3)
100
4”
213 (8.39)
2)
203
(7.99)
3)
1)
плюс 2 толщины прокладки D2 между заземляющими кольцами и фланцами трубопровода
2)
включая прокладки D2 между заземляющими кольцами и фланцами трубопровода
3)
включая прокладки D3 между измерительной трубой и фланцами трубопровода
•
Схема установки прокладок, см. раздел 7 “Заземление”
•
Габаритные размеры и номера для заказа прокладок, см. разделы 9 и 11
•
Высокотемпературные трубопроводы
Там, где рабочая температура превышает 100
°С, предусмотрите средства компенсации продольного температурного
расширения трубопровода. Для коротких трубопроводов используйте упругие прокладки, для длинных трубопроводов
установите компенсаторы, например П-образные колена.
•

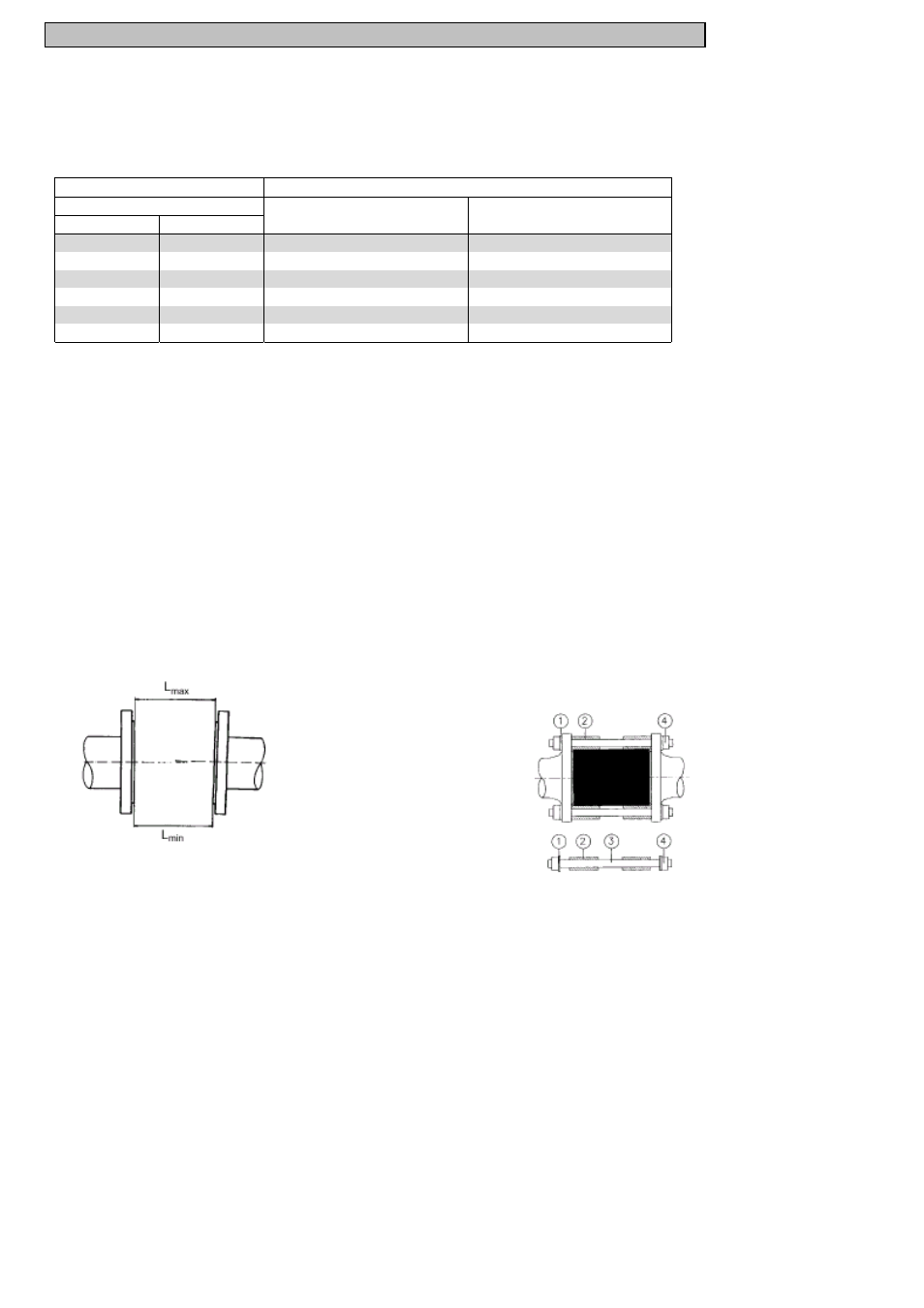

Положение фланцев
Установите расходомер соосно с трубопроводом.
Уплотнительные поверхности фланцев трубопровода
должны быть параллельны друг другу, максимально
допускаемое отклонение: L
max
- L
min
≤ 0,.5 mm.
•
Установка центрирующих гильз
1 Шайба
2 Центрирующая гильза (
≥ DN 40 )
3 Шпилька
4 Шестигранная гайка
5 Монтаж на трубопроводе
