Страница 12
12

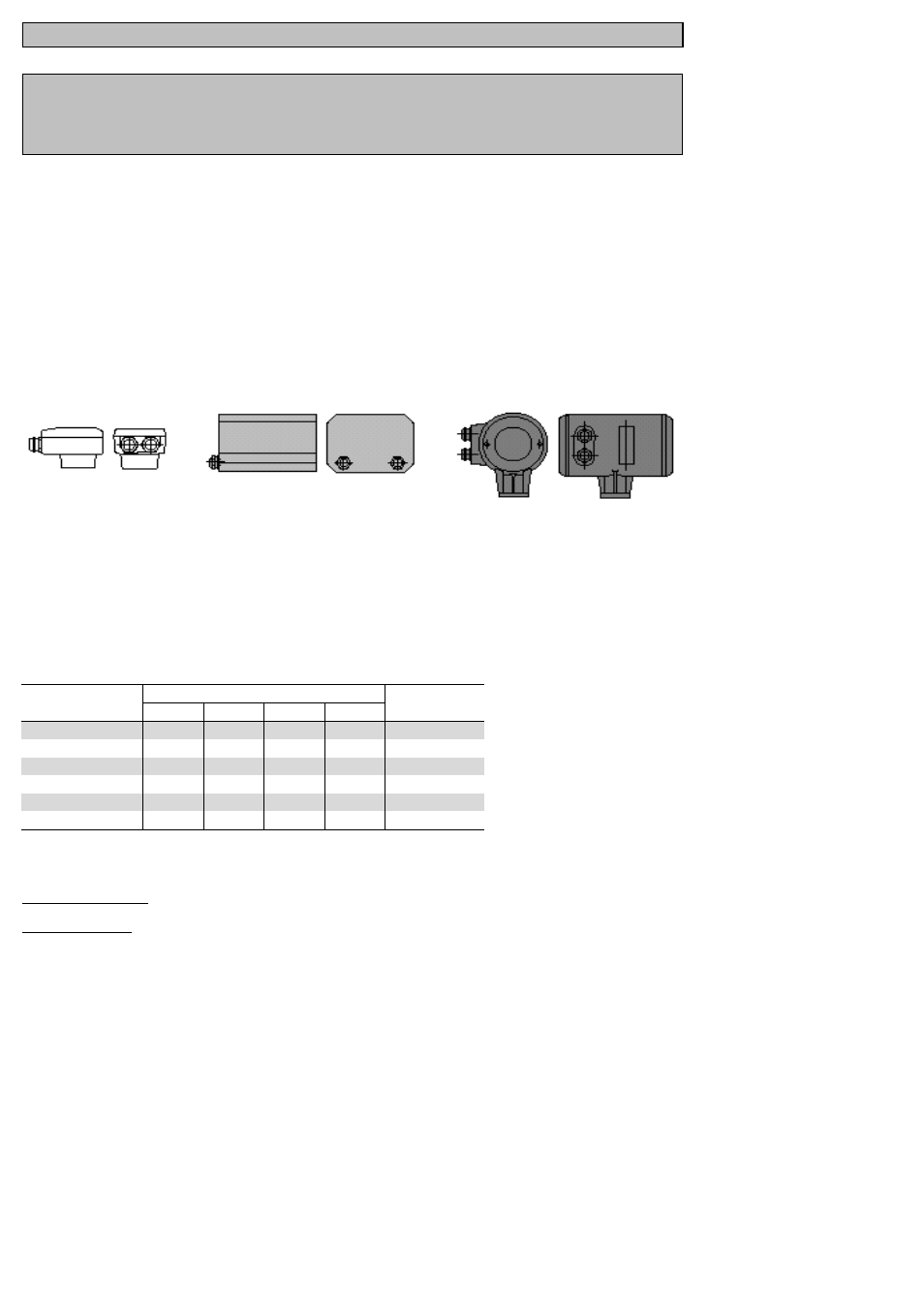

Соединительная коробка Преобразователи Преобразователь IFC 090 K
IFC 010 K и IFC 020 K
Вес приблизительно 0,5 кг Вес приблизительно 1,6 кг Вес приблизительно 2,3 кг
Размеры в мм
Размер прибора
DN в мм
a b
max
d
e
Вес в кг
(приблизит.)
2.5 – 15
65
137
51
44
1.6
25
68
130
34
102
1.6
40
93
145
42
117
2.4
50
113
163
51
135
2.9
80
163
195
67
167
6.4
100
213 220 79 192 8.8
Расходомеры DN 2. 5 – 15 и
1
/
10
”– ½”: фланцы трубопровода DN 15 / PN 40 или ½” / Class 150 lb (300 lb).
Необходимое расстояние между фланцами
DN 2. 5 – 15,
1
/
10
”– ½”: Размер а + 2 толщины прокладки (между заземляющими кольцами и фланцами трубопровода).
DN 25 – 100, 1”– 4”:
без заземляющих колец: Размер а, включая прокладки между первичным преобразователем и фланцами трубопровода.
с заземляющими кольцами: Размер а +10 мм, включая прокладки между заземляющими кольцами и фланцами
трубопровода.
10 Габаритные размеры и вес
ОБРАТИТЕ ВНИМАНИЕ!
Габаритная высота складывается из размера b (см. таблицу) плюс высота
соединительной коробки или преобразователя сигнала, см. рисунки.
Общий вес слагается из веса первичного преобразователя (см. таблицу)
плюс вес соединительной коробки или преобразователя сигнала, см. ниже.
