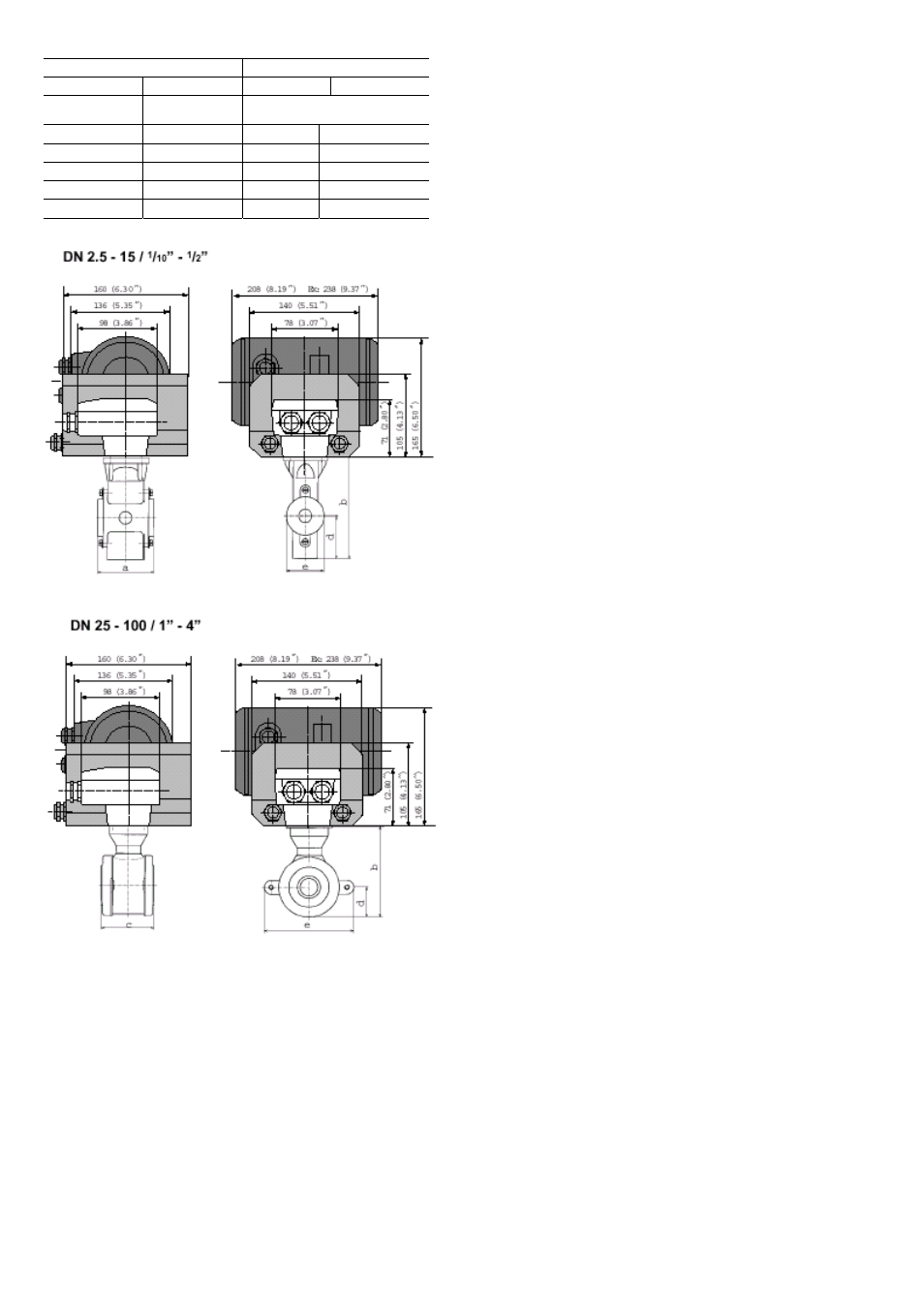

13

Размер прокладок D2

Размеры в мм (дюймах)

Размер расходомера по…

Размеры

…DIN 2501

…ANSI B 16.5

Øнаружний

Øвнутренний

DN 2. 5 – 15

1

/

10

”– ½”

Используются серийные
плоские прокладки

DN 25

1”

46 (1.81)

26 (1.02)

DN 40

1½”

62 (2.41)

39 (1.54)

DN 50

2”

74 (2.91)

51 (2.01)

DN 80

3”

106 (4.17)

80 (3.15)

DN 100

4”

133 (5.24)

101 (3.98)

(толщина прокладок ~ 1. 6 мм)
