Техническое обслуживание
5
35
OPTISONIC 7300 / 8300
www.krohne.com
01/2013 - 7312265200 - AD EX OPTISONIC 7300/8300 ru R02
• Удалите печатную плату 6 из электронного блока 4.
• Проверьте совместимость старого и нового электронного блока 4, для чего проверьте
напряжение питания.
• Задвиньте новый электронный блок 4 частично в корпус.
• Установите небольшую печатную плату обратно в электронный блок 4.
• Втолкните металлические ушки 5 обратно в исходное положение.
Не прилагайте слишком большое усилие, в противном случае разъем на оборотной стороне может
быть поврежден!
• Прикрутите новый электронный блок 4 обратно к корпусу.
• Установите дисплей на место и убедитесь в том, что плоский ленточный кабель дисплея не
перекручен.
• Установите крышку на место и закрутите от руки.
• Подключите питание.

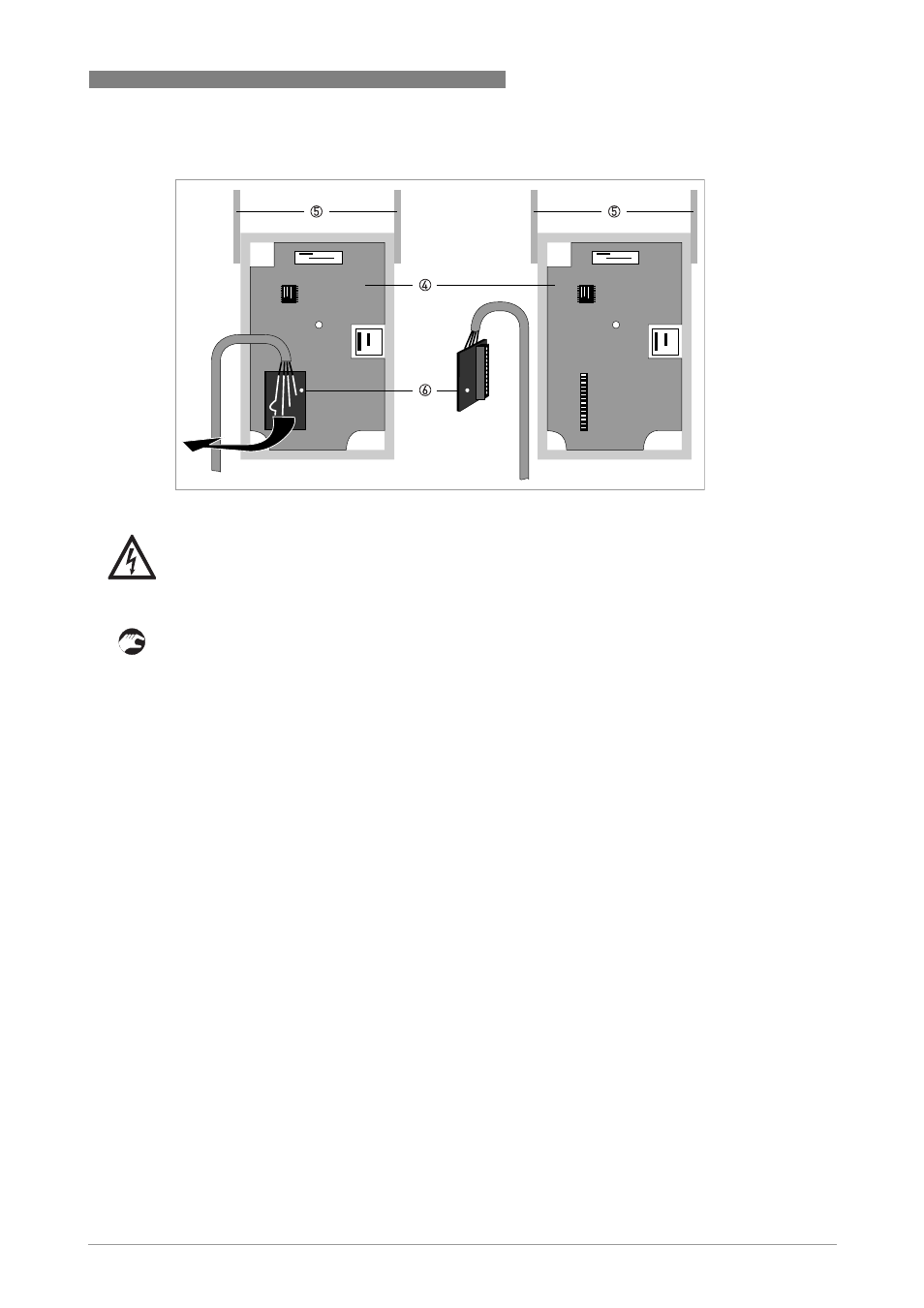

P
иcyнoк 5-3: Небольшая печатная плата и электронный блок
Опасность!
Электронные компоненты могут быть повреждены электростатическим разрядом (ESD).
Выполняйте заземление при помощи контактной манжеты. Если контактная манжета
недоступна, заземлите себя прикосновением к заземленному металлическому предмету.
