Техническое обслуживание
34
OPTISONIC 7300 / 8300
www.krohne.com
01/2013 - 7312265200 - AD EX OPTISONIC 7300/8300 ru R02
5.4.1
Полевая версия
Выполните следующие процедуры:
• Вручную выкрутите крышку дисплея отделения для электронного блока, поворачивая ее против
часовой стрелки 1.
• Извлеките дисплей с помощью двух отверток 2.
• Выкрутите два винта M4 3 из электронного блока 4.
• Потяните за два металлических ушка 5 с левой и правой стороны дисплея с помощью отвертки
или аналогичного инструмента, и частично вытяните электронный блок.
Опасность!
Проведение любых работ, связанных с электрическим монтажом оборудования, допускается
только при отключенном электропитании. Обратите внимание на значения напряжения,
приведенные на шильде прибора!
P

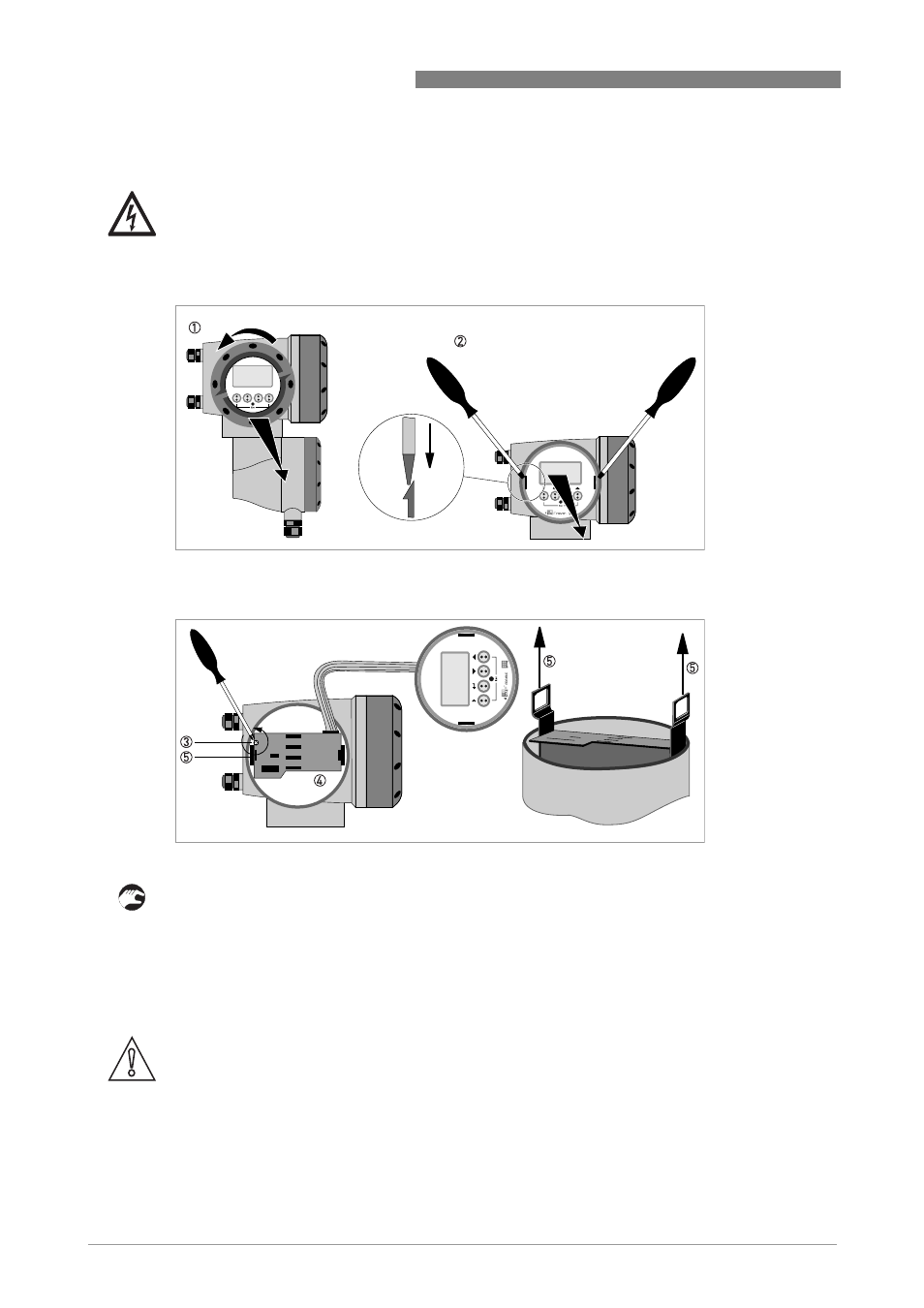

иcyнoк 5-1: Открутите крышку и удалите дисплей.
P
иcyнoк 5-2: Вытяните печатную плату.
Осторожно!
Следите за тем, чтобы к обоим ушкам прилагалось одинаковое усилие, в противном случае
разъем на оборотной стороне может быть поврежден.
