4
Электрические подключения
24
OPTISONIC 7300 / 8300
www.krohne.com
01/2013 - 7312265200 - AD EX OPTISONIC 7300/8300 ru R02
P

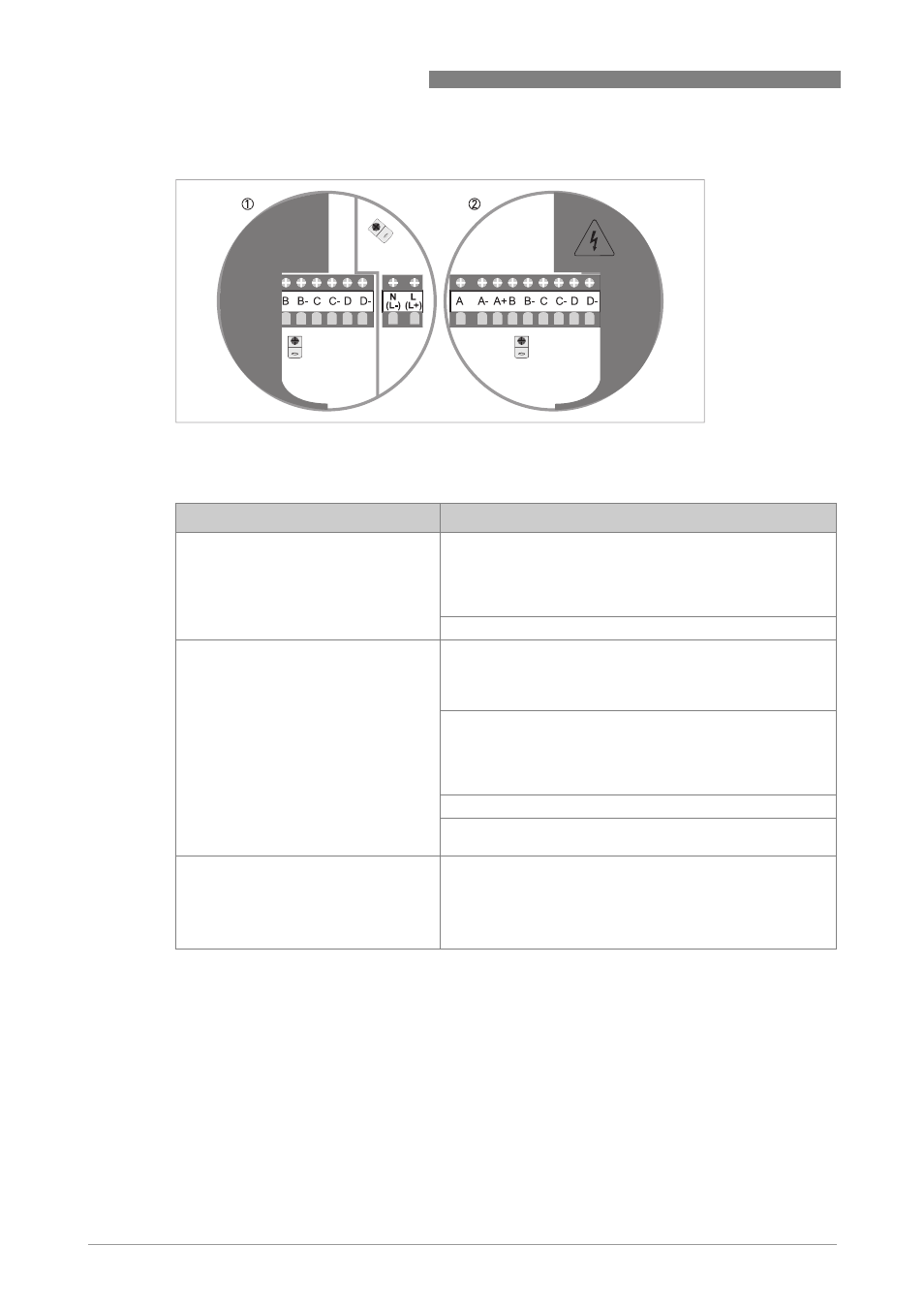

иcyнoк 4-1: Электрические подключения конвертера
1 Подключение источника питания
2 Подключение входных/выходных сигналов
Клеммы
Функция, электрические характеристики
L, N
100...230
В перем. тока, +10% / -15%, 22 В пост. тока, 50/60
Гц
Внутренний предохранитель I
N
≤ 0,8 A
U
m
= 253
В
Клеммы для подключения питания, всегда не-Ex i
L+, L-
12...24
В пост. тока, +30% / -10% (в короткие периоды до -
25%), 12
Вт
Внутренний предохранитель I
N
≤ 2,0 A
U
m
= 253
В
24
В перем. тока пост. тока, 22 ВА / 12 Вт
24
В перем. тока, +10% / -15%, 50/60 Гц
24
В пост. тока, +30% / -25%
Внутренний предохранитель I
N
≤ 2,0 A
U
m
= 253
В
Клеммы для подключения питания, всегда не-Ex i
Клеммы для подключения к системе защитного
сверхнизкого напряжения (PELV)
A, A-, A+
B, B-
C, C-
D, D-
Клеммы для подключения входных/выходных сигналов
(PELV
цепи), не искробезопасные "non-Ex i" или
искробезопасные "Ex i", зависят от версии исполнения
заказанного конвертера сигналов GFC 300. Более
подробная информация представлена в таблице с
расшифровкой CG36-номеров.
