3
Монтаж
22
OPTISONIC 7300 / 8300
www.krohne.com 01/2013 - 7312265200 - AD EX OPTISONIC 7300/8300 ru R02
3.3
Выравнивание потенциалов
Ультразвуковой электронный конвертер GFC 300 F/...-Ex всегда должен быть подключен к системе
выравнивания потенциалов во взрывоопасной зоне. Для этого она должна быть подключена к
внешней U-образной клемме (резьба M5), находящейся на настенном креплении прибора.
Отдельный провод заземления должен иметь сечение не менее 4 мм 2 (11 AWG) или 2,5 мм 2 (14
AWG) в случае, если он механически защищен (см. пункт 413 HD 384.4.41 или IEC 364-4-41).
Убедитесь, что центральный проводник защитного соединения правильно подсоединен к U-образной
внешней клемме M5, а также в том, что винт плотно зажат.
Цепи сенсоров гальванически изолированы от земли, поэтому не обязательно подсоединять
проводник эквипотенциального соединения между ультразвуковым первичным преобразователем и
ультразвуковым конвертером сигналов, но при желании его можно использовать.
Если используется экранированный сигнальный кабель, то его экран должен быть заземлен только
со стороны преобразователя расхода. В отдельных случаях, когда экран заземлен с обеих сторон
системы, разность потенциалов между измерительным датчиком и конвертером не допустима.
Обратитесь к документам EN 60079-14, п. 12.2.2.3, для ознакомления с дополнительными
требованиями к экранам кабелей.

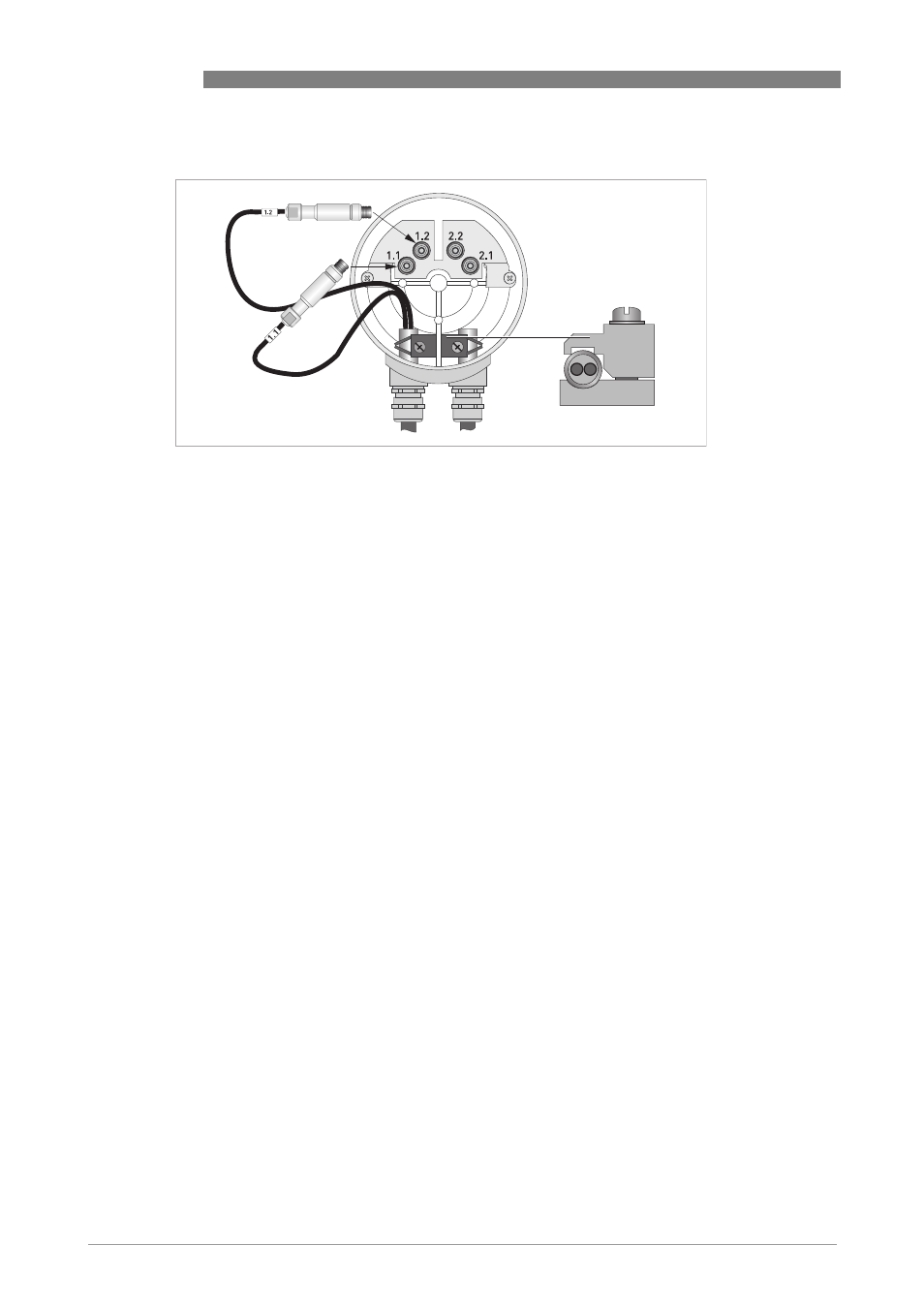

P иcyнoк 3-5: Подключите кабели к электронному конвертеру.
