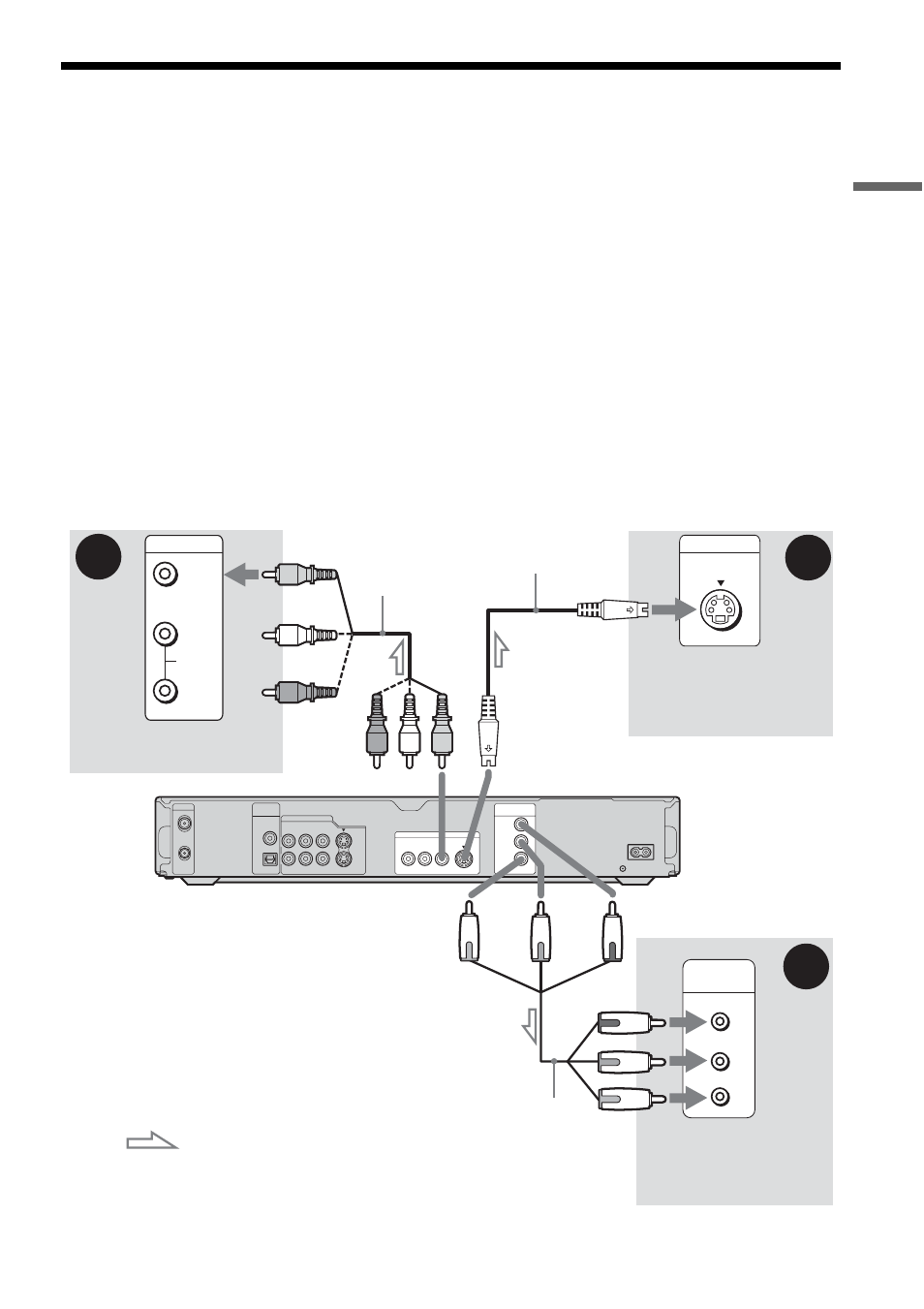

Шаг 3: Подсоединение видеошнуров
Выберите одну из следующих конфигураций A – C, в соответствии с входным гнездом на
Вашем телевизионном мониторе, проекторе или аудио/видео усилителе (приемнике). Это
даст Вам возможность просматривать изображения.
A Подсоединение к гнезду видеовхода
Вы будете наслаждаться изображениями стандартного качества.
B Подсоединение к входному гнезду S VIDEO
Вы будете наслаждаться высококачественными изображениями.
C Подсоединение к входным гнездам компонентного видео (Y, P
B
/C
B
, P
R
/C
R
)
Вы будете наслаждаться точным воспроизведением цвета и высококачественными
изображениями.
Если Ваш телевизор принимает сигналы в прогрессивном формате 525p/625p, Вы должны
использовать это соединение. Затем нажмите кнопку PROGRESSIVE на пульте
дистанционного управления, чтобы посылать прогрессивные видеосигналы. Подробные
сведения см. в разделе “Использование кнопки PROGRESSIVE” на стр. 18.
VIDEO
AUDIO
INPUT
L
R
INPUT
S VIDEO
P
R
/C
R
P
B
/C
B
Y
COMPONENT
VIDEO IN
~
AC IN
COMPONENT
VIDEO OUT
P
B
/C
B
Y
P
R
/C
R
DIGITAL
OUT
COAXIAL
OPTICAL
PCM/DTS/MPEG
DOLBY DIGITAL
LINE IN
1
3
VIDEO
S VIDEO
R-AUDIO-L
LINE OUT
VIDEO
S VIDEO
R-AUDIO-L
IN
OUT
AERIAL
B
A
C
Аудио/видео
шнур
(прилагается)
Видеошнур
компонентного видео
(не прилагается)
(желтый)
Телевизор, проектор
или аудио/видео
усилитель (приемник)
Телевизор, проектор
или аудио/видео
усилитель
(приемник)
(зеле-
ный)
Шнур S-video
(не прилагается)
Телевизор, проектор или
аудио/видео усилитель
(приемник)
(красный)
(синий)
(зеленый)
(синий)
(красный)
: Поток сигналов
к гнездам COMPONENT
VIDEO OUT
к гнезду LINE OUT (VIDEO)
к гнезду LINE OUT (S VIDEO)
DVD-
видеомагнитофон
,Продолжение следует
