Страница 6: Настройка
6
Техобслуживание
Общая профилактика - приводы
Установка и настройка проскальзывающей
муфты
Примечание
Проскальзывающая муфта не является
защитой для персонала. Она предназначена для
защиты установки.
Проскальзывающая муфта на приводе - защитное
приспособление, которое останавливает цепь, если
возникает перегруз.
Она выполняет две задачи:
• Защита груза на транспортере
• Защита самого транспортера
Проскальзывающая муфта должна быть
отрегулирована таким образом, чтобы она не
соскакивала, если привод запускается при полной
загрузке. Настройка осуществляется следующим
образом:
Подготовка к настройке
1 Остановить транспортер.
2 Убедиться, что не может произойти
непреднамеренный запуск транспортера.
Например: отключить электропитание
3 Снять весь груз с транспортера.
Внимание
Если проскальзывающая муфта
настраивается при наличии груза на
транспортере, то возникшее
вследствие этого повышенное
натяжение цепи в случае ослабления
муфты может привести к тяжелым травмам.

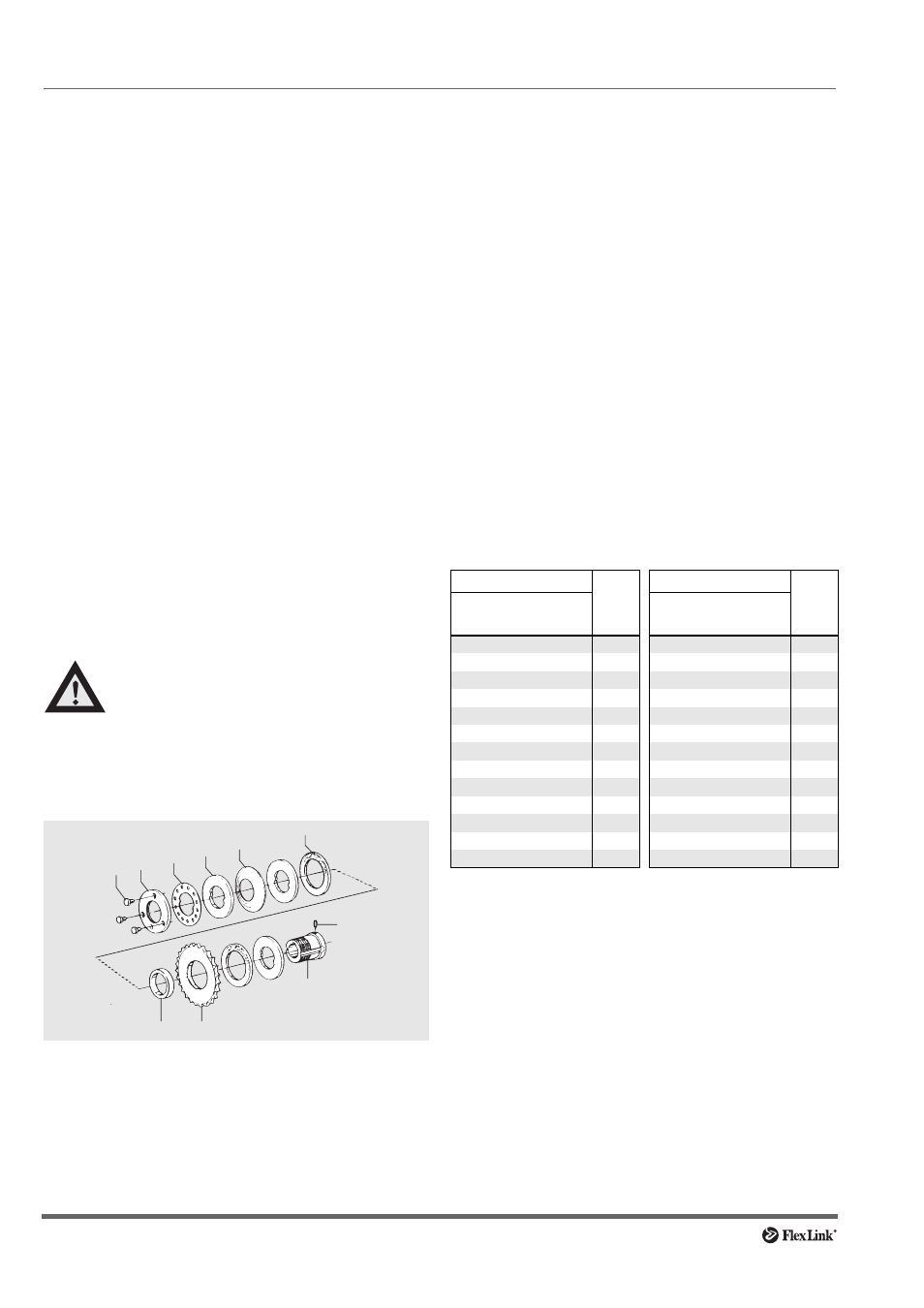

Настройка
1 Снять кожух привода.
2 Ослабить 3 винта (8), до свободного вращения
внешнего кольца (7).
3 Внешнее кольцо (7) зафиксировать вручную (без
инструмента!).
4 Посмотреть в таблице 1 желаемое тяговое усилие
и установить для него величину Х.
5 Положительное значение Х: (если величина Х
отрицательна (Х<0), пропустить шаг 5 и перейти к
шагу 6). Внешнее кольцо (7) повернуть против
часовой стрелки, на заданную в таблице цену
деления, т.е. на величину Х. Цена деления
определяется как угол (30 градусов) между двумя
соседними отверстиями стопорного кольца (6).
Проверте, совпадают ли винты (8) с отверстиями в
стопорном кольце.
6 Отрицательное значение Х: (если величина Х
положительна (Х>0), пропустить шаг 6 и перейти к
шагу 7). Внешнее кольцо (7) повернуть против
часовой стрелки, на заданную в таблице цену
деления, т.е. на величину Х. Цена деления
определяется как угол (30 градусов) между двумя
соседними отверстиями стопорного кольца (6).
Проверте, совпадают ли винты (8) с отверстиями в
стопорном кольце.
7 Три винта (8) крепко затянуть ключом 10мм.
Таблица 1. Настройка проскальзывающей муфты
.
Пример (цепные транспортеры XS, XL, XM или XH)
Вы хотите настроить муфту на максимальное тяговое
усилие 900 Н. Если вес груза превышен, муфта
должна расцепиться.
Из таблицы видно, что у кольца до его ослабления
есть еще минимум 9 делений от зафиксированного
вручную положения. Т.к. кольцо нужно повернуть на
полную цену деления, Вам нужно сделать 9 шагов.
Это соответствует трем четвертям оборота. Муфта
расцепится при величине ок. 925 Н. Если вы
ослабите кольцо на 10 делений, муфта расцепится
при величине 875 Н.
Обратите, пожалуйста внимание на формулы для
расчета натяжения цепи в каталоге Флекс Линк,
раздел Технические примечания
2
3
7
6
5
9
4
10
1
8
Traction force F
max
(N)
X (div.)
Traction force F
max
(N)
X (div.)
XS
XL
XM
XH
XW
XK
XM
XH
XW
XK
450
450
100
19
1200
1200
1400
6
475
475
200
18
1300
1500
5
525
300
17
1400
1600
4
575
400
16
1525
1700
3
625
500
15
1800
2
675
600
14
1900
1
725
700
13
2000
0
775
800
12
2100
–1
825
900
11
2200
–2
875
1000
10
2300
–3
925
1100
9
2400
–4
1000
1200
8
2500
–5
1100
1300
7
