Техобслуживание
13
Замена изношенных деталей - планки направляющих
Замена планок направляющих
Для надежной эксплуатации системы очень важно
правильно смонтировать пранки направляющих.
Точно придерживайтесь приводимых ниже
инструкций. Обратите внимание на следующие
пункты:
• Для обрезания планок направляющих пригодны
только ножницы с одним лезвием.
• Для планок направляющих используйте
монтажный инструмент XLMR 140, XMMR 140,
XHMR 200, or XKMR 200.
• Применять сверлильный кондуктор 3920500.
Расстояние между точками привинчивания
должно составлять 50 мм.
• Чтобы избежать образование заусенцев,
применяйте только бор высокой мощности,
который предпочтителен для алюминия.
• Используйте заклепки XLAH 4Ч6/XLAH 3Ч6 .
при применении заклепок в процессе монтажа
планок направляющих следуйте инструкциям на стр.
16.
• Между соединениями планок направляющих
нужно придерживаться расстояния 100 мм. Места
разъединения должны составлять с планками
направляющих зазор ок. 10 мм., как это показано
на рисунке.
• Места разъединения нельзя располагать на дугах
или между двумя отрезками ленты транспортера.
• Планки направляющих для прамолинейного
транспортера обычно должны быть длиной ок. 5
м. Длина планки направляющей на дуге должна
составлять максимум 3м.
• Места разъединения должны располагаться
минимум в 500 мм. от поворот, привода или
ветикального поворота. Планка направляющей
должна располагаться внахлестку с пазом
поворота.
• Внутренняя планка направляющей должна быть
обрезана по колесу дуги таким образом, чтобы
обрезная кромка была параллельна колесу.
Перед колесом дуги направляющую обычно
обрезают под углом 45°.
Примечание:
Проверьте установленные планки направляющих
визуально и запустите пробный отрезок цепи на
собранном транспортере.
В качестве альтернативы алюминиевым заклепкам
можно использовать пластмассовые винты XLAG 5
(XWAG 5 for XK). См. инструкцию по монтажу на стр.
17-18. Резьбы для пластиковых винтов наносится в
отверстиях резьбонарезным станком.

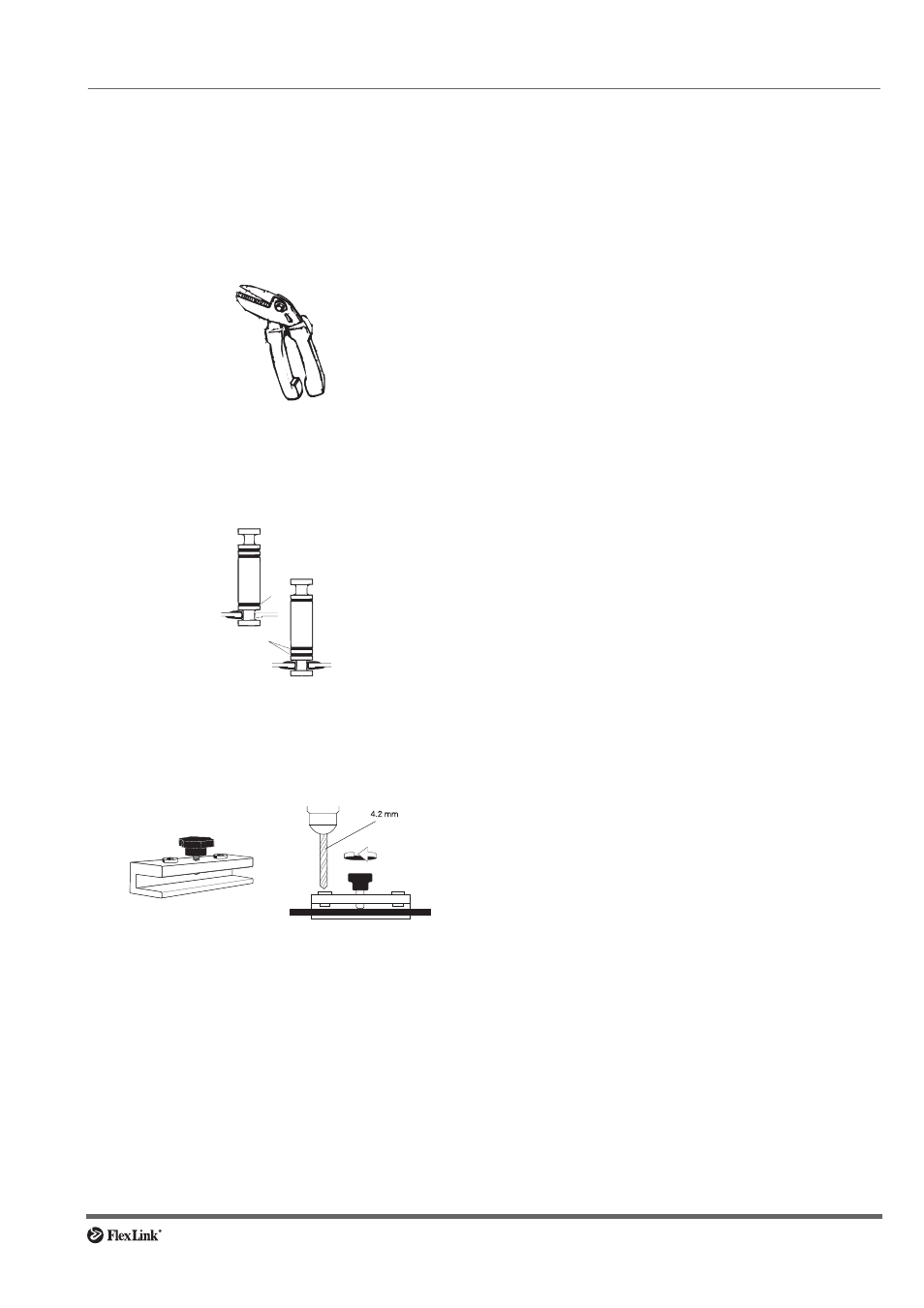

Рис.1 Ножницы с одним лезвием
Рис.2 Инструменты для монтажа планок
направляющих
Рис. 3 Сверлильный кондуктор 3920500
1
2
XLMR 140
XMMR 140
XHMR 200
XKMR 200
∅
