Номенклатура насосов
Эта инструкция по эксплуатации относится к следующим радиальным вентиляторам: RER и REL с 22 вариантами размеров для каждой
модели.
Эти радиальные вентиляторы имеют мощность от 4,9 до 57 м
3 /мин. и способны создавать разность давлений до 74 мбар при работе
в 50 циклов. Пределы компрессии и всасывания указаны на паспортной табличке (N).
Мощности компрессии и всасывания см. в таблицах D 750, D 751, D 752 и D 753 или D 760, D 761, D 762 и D 763.
Описание
Работа радиальных вентиляторов RER и REL основана на принципе динамической компрессии с использованием неконтактной
вращающейся крыльчатки. Вентиляторы являются необслуживаемыми. Имеют встроенный двигатель. Высокопроизводительная
крыльчатка устанавливается на вал двигателя. Между подшипником и внутренней полостью насоса устанавливается уплотнение.
Вентилятор двигателя охлаждает сам двигатель и корпус радиального вентилятора. Модели RER (рис.
ᕤ) вращаются по часовой
стрелке, модели REL (рис.
ᕥ) – против часовой стрелки.
Модели RER и REL могут поставляться с различными всасывающими патрубками: версии с (01) по (39) поставляются
с соединительными фланцами (рис.
ᕡ), версии с (40) по (69) – с сетчатым фланцем (рис. ᕢ), версии с (70) по (99) – со штуцером
(рис. ᕣ).
Необязательное дополнительное оборудование: по запросу поставляются пускатель двигателя (ZMS) и глушитель (ZSD).
Применение
Устройства RER и REL могут применяться в промышленности, степень защиты оборудования соответствует стандарту
EN DIN 294, табл. 4, к эксплуатации допускаются лица с 14 лет.
Модели RER и REL могут использоваться как вакуумные насосы или компрессоры. Их можно использовать при относительной
влажности воздуха до 90 % при отсутствии агрессивных газов.
Необходимая температура окружающей среды: от 5 до 40° C. Если температура окружающей среды выходит за эти
пределы, свяжитесь с поставщиком. Температура рабочего газа не должна превышать 60° C.
Запрещается использование опасных смесей (горючих или взрывоопасных газов и паров), водяного пара и агрессивных
газов.
Во избежание перегрузки двигателя эксплуатация радиальных вентиляторов допускается только с дросселем. Запрещается
эксплуатация устройства, не подключенного к системе.
Максимально допустимая мощность для воздуха зависит от номинальной мощности двигателя. Она указана на паспортной табличке
(N) и в таблицах типовых напряжений и частот:
RER / REL 260 20, 320 10, 320 20, 350 20, 350 30, см. табл. D 750 или D 760
RER / REL 260 50, 320 30, 320 40, 400 10, 620 07, см. табл. D 751 или D 761
RER / REL 320 50, 400 20, 440 20, 470 20, 620 10, см. табл. D 752 или D 762
RER / REL 350 50, 400 50, 440 50, 440 60, 530 20, 530 50, 620 50, см. табл. D 753 или D 763
Нагрузка каждого устройства зависит от удельной плотности рабочего газа. Поэтому при работе с газами, отличными от воздуха,
следует учитывать, что пределы компрессии изменяются. Дальнейшую информацию можно получить у поставщика.
Запрещается эксплуатация вентиляторов типовых версий в опасных зонах.
Если непреднамеренное отключение вентилятора может стать причиной травм или поломок, необходимо установить
резервную систему безопасности.
Работа и установка (рис. ᕡ – ᕥ)
При установке вентилятора, особенно со встроенными устройствами, обеспечьте отсутствие препятствий на расстоянии 10 см от
отверстий для забора (E) и для выхода (F) охлаждающего воздуха. Рециркуляция отработанного воздуха запрещена. Дополнительно
следует позаботиться об отсутствии препятствий перед входным (A) и выходным (B) отверстиями для всасываемого воздуха.
Надежная эксплуатация вентиляторов RER / REL возможна только при их горизонтальной установке.
Установка моделей RER/REL на монолитном полу без закрепления болтами запрещена. При установке на каркас рекомендуется
использовать антивибрационные крепления.
При установке на высоте свыше 1000 м над уровнем моря производительность вентиляторов снижается. Дальнейшую
информацию можно получить у поставщика.

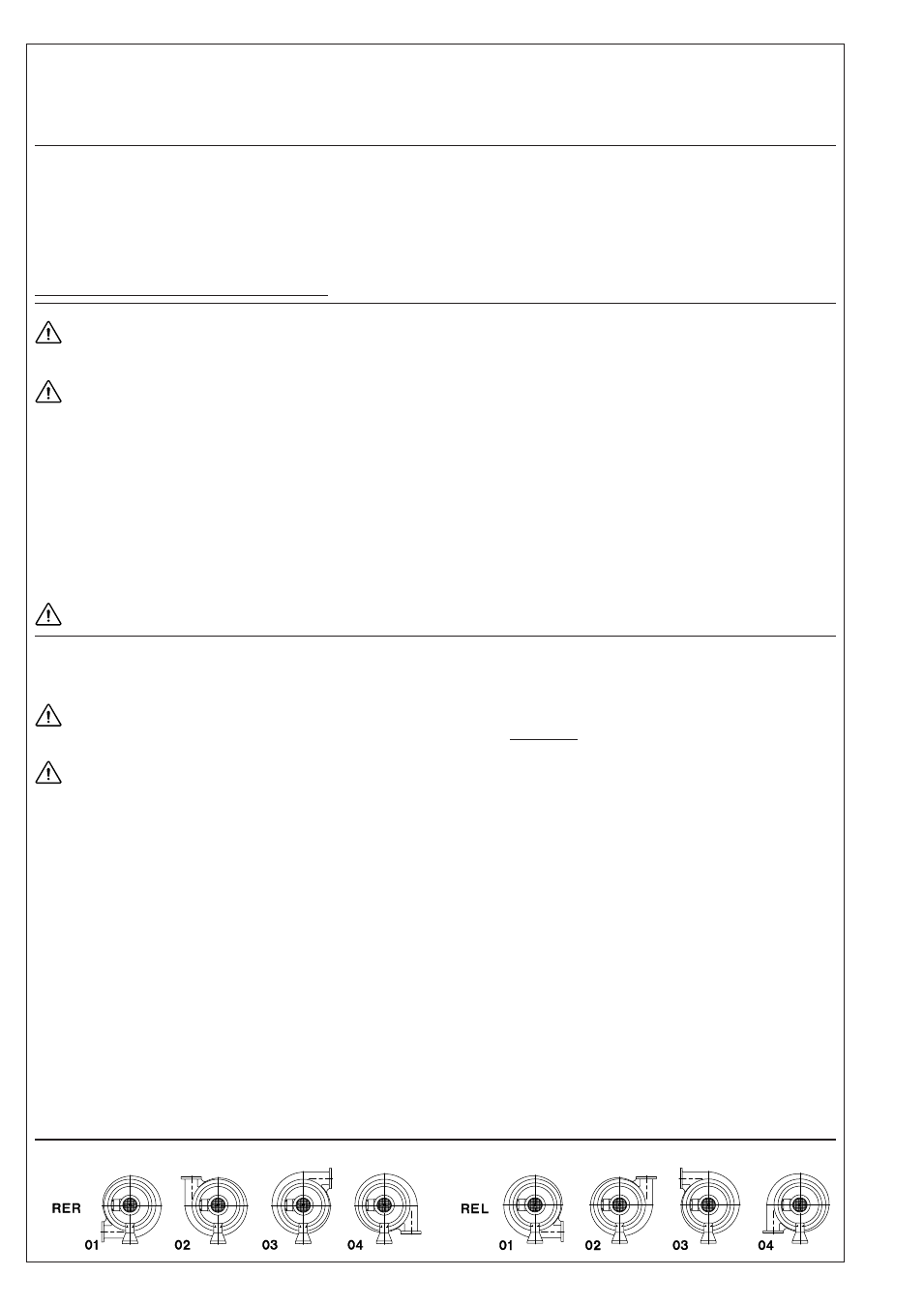

Вентиляторы RER и REL могут работать в четырех различных положениях подключения. Стандартным считается положение 01.
