Инструкция по эксплуатации Elmo Rietschle F-REL
Страница 3
N
O
F
F
E
RER
ᕤ
REL
F
F
N
O
E
ᕥ
h
h

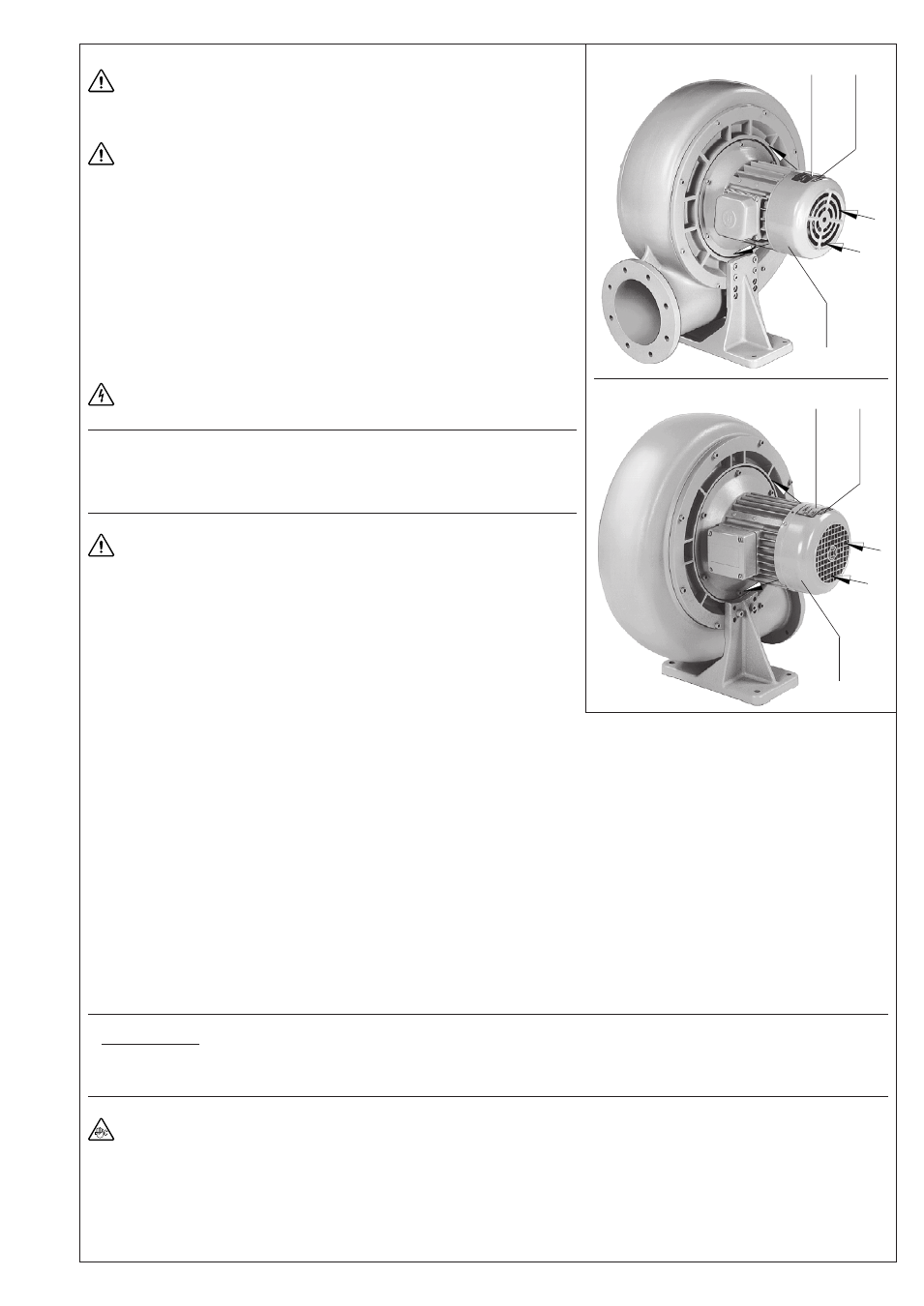

Установка (рис.
ᕡ – ᕥ)
При эксплуатации и установке соблюдайте все действующие в стране
стандарты.
1. При использовании для всасывания присоедините всасывающий шланг к отвер
стию (A), а при использовании для компрессии присоедините нагнетающий
шланг к отверстию (B).
Старайтесь не использовать слишком длинные шланги или шланги
малого диаметра: это приводит к снижению мощности вентилятора.
2. Электрические параметры вентилятора указаны на паспортной табличке (N)
или на табличке с информацией о двигателе. Двигатели соответствуют стандарту
DIN/VDE 0530, имеют степень защиты IP 54 и класс изоляции F. Схему
подключения см. в клеммной коробке двигателя (если не используется
специальное штепсельное соединение). Проверьте, совместимы ли электри
ческие параметры двигателя с параметрами источника тока (напряжение,
частота, допустимый ток и т.д.)
3. Подключите двигатель через пускатель. Для защиты двигателя и электро
проводки рекомендуется использовать пускатели, срабатывающие при тепло
вой перегрузке. Все кабельные соединения с пускателем должны фиксировать
ся качественными зажимами.
Рекомендуется использовать пускатели с задержкой отпускания, происходящей
в случае выхода силы тока за пределы допустимого. При первом запуске
устройства возможно кратковременное превышение допустимой силы тока.
К установке электрических соединений допускаются только квали
фицированные электрики при соблюдении стандарта EN 60204.
Оператор должен обеспечить наличие главного выключателя.
Ввод в действие (рис.
ᕤ и ᕥ)
Перед началом эксплуатации проверьте соответствие направления вращения
насоса стрелке, указывающей это направление (O). Для этого включите насос
на несколько секунд и выключите его.
Направление вращения видно в щели крышки вентилятора двигателя (h).
Регулировка мощности устройств RER / REL
Во избежание перегрузки двигателя при запуске соблюдайте
следующие меры:
1.
Не запускайте радиальный вентилятор, если к нему не подключены устройства
всасывания или компрессии.
2.
В случае различной потребности системы в воздухе – через клапаны, вентили
или разные входные и выходные отверстия – их следует отрегулировать на
максимальную необходимую мощность. При запуске в этом случае возникнет
максимальная нагрузка на двигатель.
3.
Ток полной нагрузки, указанный на паспортной табличке двигателя, опре
деляет максимальную мощность вентилятора.
При запуске вентилятора проверьте:
а) соответствуют ли напряжение и частота тока данным, указанным на пас
портной табличке;
б) не превышает ли пиковая нагрузка ток полной нагрузки.
4.
Превышение тока полной нагрузки указывает (при условии, что напряжение и частота тока соответствуют указанным на паспорт
ной табличке) на перегрузку вентилятора по мощности. В этом случае мощность должна регулироваться с помощью дросселя.
Дросселирование можно организовать без изменения основного устройства следующим образом:
4.1 Вставьте между соединительным фланцем вентилятора и трубкой или в любой части трубки алюминиевую или стальную кольцевую
дроссельную шайбу. Внешний диаметр дроссельной шайбы и установочные отверстия должны соответствовать размерам
фланца. Однако внутренний диаметр должен быть меньше эффективного диаметра фланца. Отрегулируйте внутренний диаметр
таким образом, чтобы сила тока не превышала ток полной нагрузки.
или:
4.2 Вставьте между соединительным фланцем вентилятора и трубкой или в любой части трубки регулируемый клапан (шаровый или
повортный) и отрегулируйте его таким образом, чтобы сила тока не превышала ток полной нагрузки. Во избежание изменения
положения клапана без разрешения рекомендуется зафиксировать его в этом положении.
Пункты 4.1 и 4.2 можно опустить, если за счет уменьшения диаметра входного или выходного отверстия или за счет увеличения
сопротивления потока в системе мощность можно снизить до расчетного значения.
5.
Вместо регулировки системы в соответствии с имеющимся вентилятором можно, в зависимости от модели вентилятора и номи
нальной мощности двигателя, использовать вентилятор того же размера с более мощным двигателем. Дальнейшую информацию
можно получить у представителя компании Rietschle.
Возможная опасность для рабочего персонала
Шумоизлучение: максимальные значения уровня шума с учетом направления и интенсивности (звуковой мощности), измеренные
в соответствии со стандартом DIN 45635, часть 3 (согласно 3. GSGV), приведены в таблице на задней обложке.
Если вы постоянно находитесь рядом с работающим насосом, во избежание нарушений слуха рекомендуется использовать защиту
для ушей.
Текущий ремонт и обслуживание
Если при обслуживании этих устройств возникают ситуации, в которых персонал может получить травмы от движущихся
частей или пострадать от удара электрически током, вентилятор следует изолировать, полностью отключив подачу
питания. Обязательное требование: на время обслуживания обеспечьте невозможность перезапуска устройства.
В случае поломки конденсатора (1 приводного) его можно заменить только конденсатором с идентичными параметрами.
Эти радиальные вентиляторы являются необслуживаемыми.
Смазка подшипников во всех моделях и двигателях рассчитана на весь срок службы.
Для получения полной мощности проверяйте и при необходимости очищайте решетку (f) (см. рис.
ᕢ).
