17

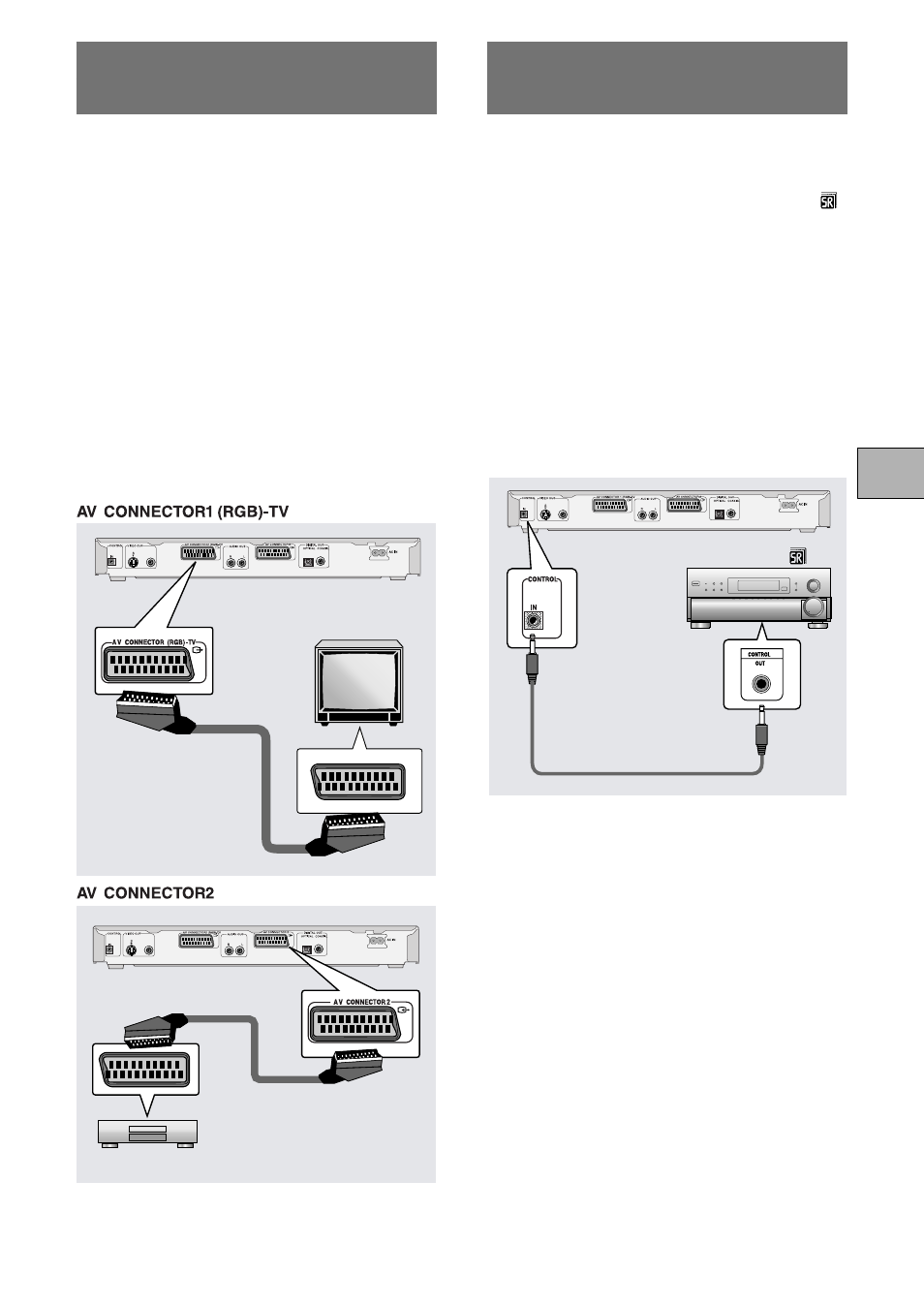

Подключение разъема
AV CONNECTOR
При помощи имеющегося в продаже 21-контактного
кабеля SCART подключите гнездо AV CONNECTOR на
проигрывателе к телевизору или монитору для одно-
временного подключения видео и аудио выходов.
N Разъем AV CONNECTOR 1 (RGB)-TV может быть
настроен для вывода композитного видео сигна-
ла, S-Video или сигнала RGB.
Кроме физического подключения проигрывате-
ля к Вашему телевизору или монитору Вам так-
же следует настроить формат видео вывода
[Video Out] в меню Видео 1 (страница 31).
N Разъем AV CONNECTOR 2 выводит только ком-
позитный видео сигнал.
N В продаже имеется множество конфигураций
кабелей SCART. Перед осуществлением подклю-
чений убедитесь в том, что кабель, который Вы
собираетесь использовать, подходит к Вашему
телевизору или монитору.
N Назначение контактов разъема AV CONNECTOR
приводится в разделе “Технические характерис-
тики” на странице 66.
Подключение разъема
управления системой
Если Вы воспользуетесь имеющимся в продаже ка-
белем с мини-штекером (диаметр 3,5 мм, без со-
противления) для подключения гнезда CONTROL IN
на этом проигрывателе к гнезду CONTROL OUT дру-
гого устройства PIONEER, несущего маркировку
,
Вы можете управлять проигрывателем как компо-
нентом системы (системное управление).
N Если Вы подключили проигрыватель как часть
системы, то Вы не можете управлять проигры-
вателем непосредственно. Наводите пульт дис-
танционного управления на устройство (аудио/
видео усилитель и пр.), подключенное к гнезду
CONTROL OUT.
N Когда проигрыватель является частью системы,
не забудьте подключить его к усилителю аудио
или видео кабелем, даже если Вы используете
только цифровые устройства.
N Для получения более подробной информации
обратитесь к инструкциям для подключенных ус-
тройств.
Телевизор
или монитор
Видеомагнитофон, компьютерная приставка и пр.
Устройство Pioneer
с маркировкой
.
ОСУЩЕСТВЛЕНИЕ
ПОДКЛЮЧЕНИЙ
