11

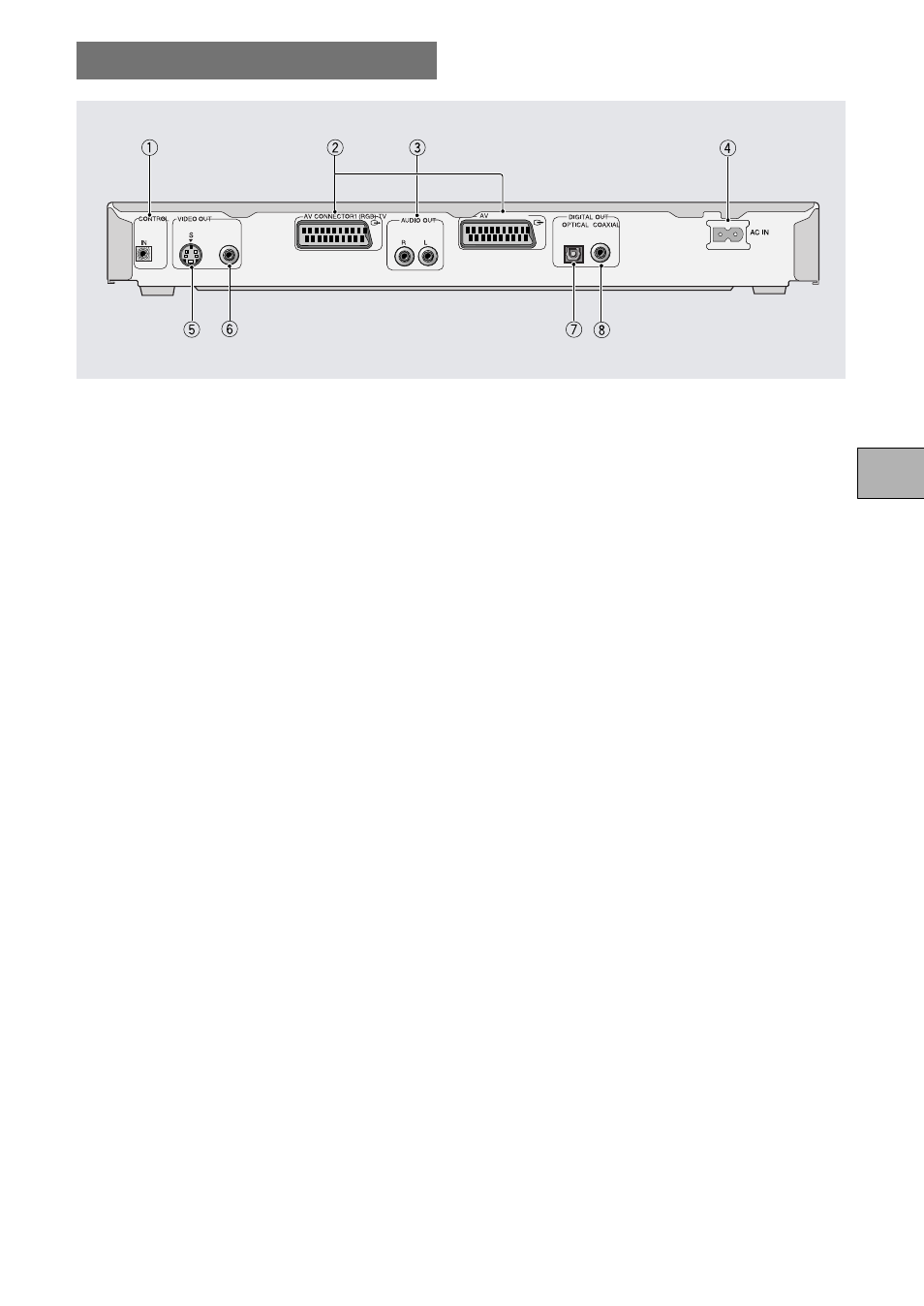

1 Гнездо CONTROL IN
Используется для подключения этого проигры-
вателя к другому устройству Pioneer, несущему
маркировку . Это позволяет Вам управлять
этим устройством как одним из компонентов
системы. Управление проигрывателем осуще-
ствляется при наведении пульта дистанционно-
го управления на то устройство, к которому
подключен проигрыватель (страница 17).
2 AV CONNECTOR
AV CONNECTOR 1 (RGB)-TV
Воспользуйтесь 21-контактным кабелем SCART
для подключения телевизора или монитора, со-
вместимого с этим типом подключения. Через
гнездо AV CONNECTOR 1 (RGB)-TV выводятся как
аудио (2-канальный стереозвук), так и видео
(Видео, S-Video, RGB) сигналы (страница 17).
AV CONNECTOR
Воспользуйтесь 21-контактным кабелем SCART
для подключения видеомагнитофона (страни-
ца 17).
3 Гнезда AUDIO OUT
Используются для вывода двухканального (ана-
логового) звука на стереофонические аудио
входы телевизора или стереофонического уси-
лителя. Если Вы подключили проигрыватель
DVD к приемнику, имеющему как аналоговые,
так и цифровые гнезда аудио входа, желатель-
но осуществить оба подключения (страницы
14, 15).
4 Разъем для подключения питания AC IN
Используется для подключения к розетке при
помощи кабеля питания (страница 14).
5 Гнездо S-VIDEO OUT
Если Ваш телевизор или монитор оборудован
входом S-VIDEO, Вы можете улучшить качество
изображения, подключив проигрыватель к Ва-
шему телевизору или монитору через гнездо
S-VIDEO (страница 16).
Вы можете переключать параметры выхода
S-Video [S1] èëè [S2] при помощи меню На-
стройки (страница 31).
6 Гнездо VIDEO OUT
Подключите эти гнездо к телевизору, монито-
ру, аудио/видео усилителю или ресиверу, спо-
собному принимать видео сигналы (страницы
14, 16).
7 Гнездо DIGITAL OUT OPTICAL
Используется для вывода цифрового аудио
сигнала, записанного на диске. Вы можете вы-
водить цифровой сигнал через гнездо оптичес-
кого выхода на аудио/видео усилитель или ре-
сивер (страница 15).
8 Гнездо DIGITAL OUT COAXIAL
Используется для вывода цифрового аудио
сигнала, записанного на диске. Вы можете вы-
водить цифровой сигнал через гнездо коакси-
ального выхода на аудио/видео усилитель или
ресивер (страница 15).
Задняя панель
ОРГАНЫ
УПРАВЛЕНИЯ
И
ИНДИКАЦИИ
