3 ASUS P5Q-VM
Magyar
3. Rendszermemória
512 MB, 1 GB, 2 GB és 4 GB méretű, puffer nélküli nem ECC-s DDR2 DIMM
memóriamodulokat szerelhet a DIMM foglalatokba.
• A foglalat védelme érdekében ne távolítsa el a foglalat
védősapkáját, csak közvetlenül a processzor behelyezése előtt.
• A foglalat védősapkáját tartsa meg későbbi felhasználásra, ne dobja el.
• A foglalat tűinek sérüléseire nem terjed ki a termékgarancia.
2. Hajtsa fel 135°-os szögben a rögzítőkart.
3. Hajtsa fel a processzor rögzítőtálcáját 100°-os szögben, majd
pattintsa ki a foglalat védősapkáját.
4. Helyezze a processzort a foglalatra úgy, hogy a CPU megjelölt sarka
és a rögzítőkar töve egymás fölött legyenek (a megjelölt irányból
nézve a bal alsó sarokban). Helyes elhelyezés esetén a foglalaton lévő
kiugrásnak illeszkednie kell a processzoron található bevágásba.
5. Ha a CPU benne van a foglalatban, hajtsa le a rögzítőtálcát, majd hajtsa le
a rögzítőkart és húzza be a foglalat oldalán lévő rögzítőfül alá.

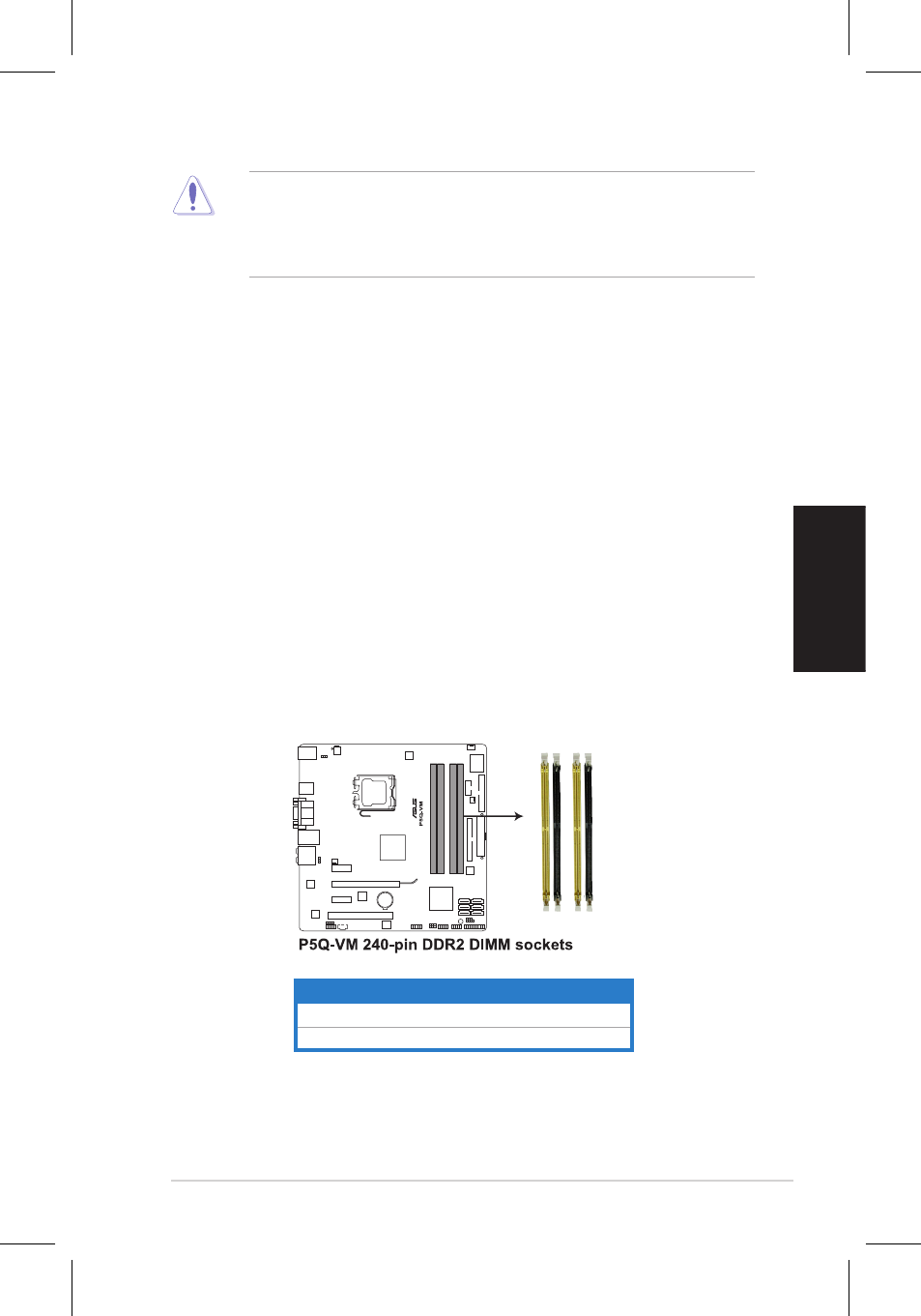

Csatorna Foglalatok
A csatorna DIMM_A1 és DIMM_A2
B csatorna DIMM_B1 és DIMM_B2
