ASUS P5Q-VM
Português
23
• Para evitar danificar os pinos do socket, não remova a tampa PnP a
não ser que esteja a instalar uma CPU.
• Guarde a tampa, caso seja necessário devolver o produto.
• A garantia do produto não cobre danos ao nível dos pinos do socket.

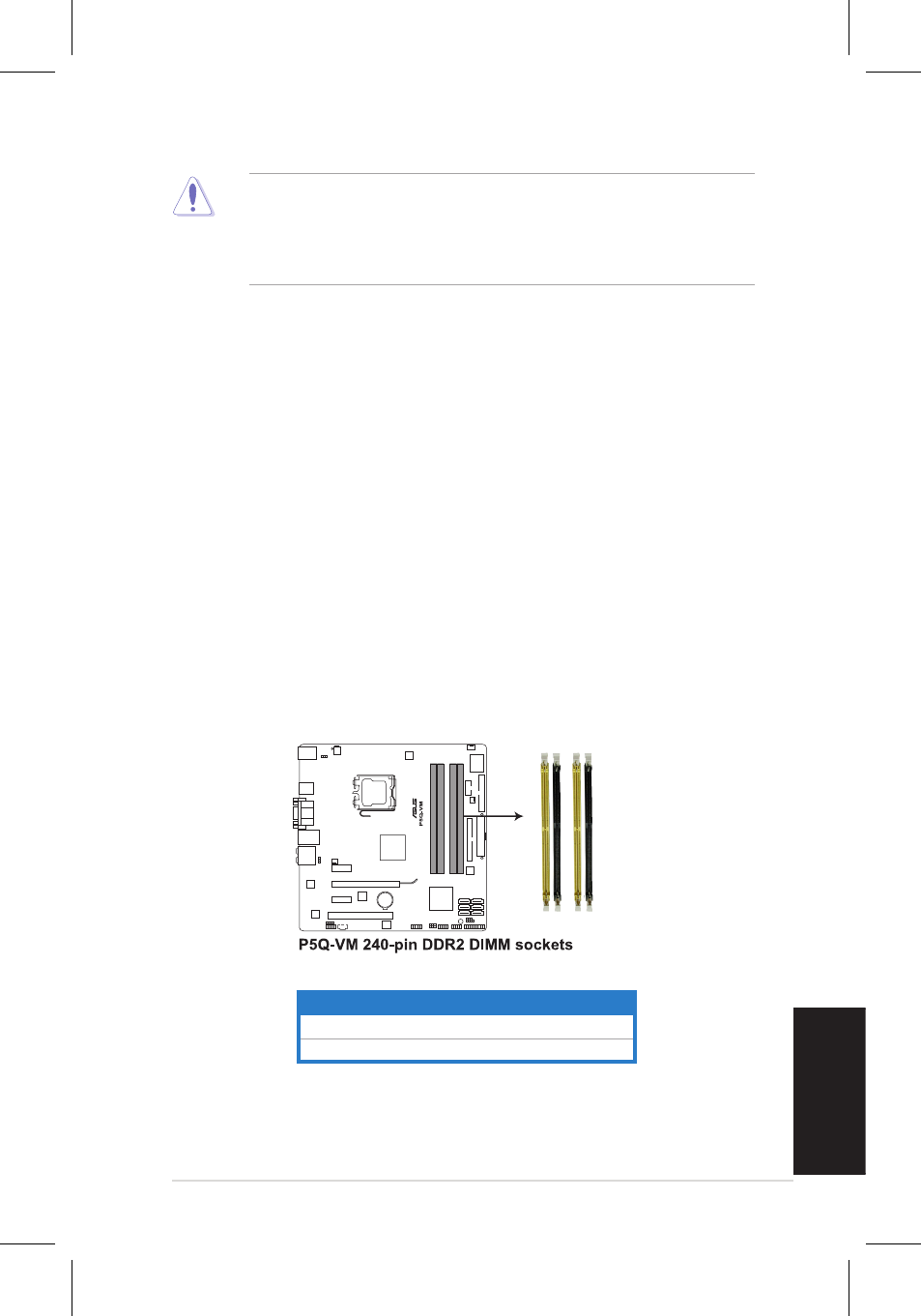

3. Memória do sistema
Pode instalar DIMMs DDR2 não-ECC de 512MB, 1GB, 2GB e 4GB sem buffer,
nas ranhuras DIMM.
2. Levante a alavanca na direcção indicada pela seta e num ângulo de
135º.
3. Levante o prato de carregamento com o polegar e indicador num
ângulo de 100º, de seguida empurre a tampa PnP através da janela do
prato de carregamento para a remover.
4. Posicione a CPU por cima do socket, certificando-se de que o triângulo
dourado está no canto inferior esquerdo do socket. A chave de
alinhamento do socket deve encaixar no entalhe existente na CPU.
5. Feche o prato de carregamento, de seguida exerça pressão sobre
a alavanca de carregamento até esta encaixar com um estalido na
patilha de fixação.
Canal Sockets
Canal A DIMM_A1 e DIMM_A2
Canal B DIMM_B1 e DIMM_B2
