31 ASUS P5Q-VM
Česky
• Abyste zabránili poškození pinů patice, nesundávejte ochrannou
záslepku (PnP cap) dokud nebudete instalovat procesor.
• Ochrannou záslepku zachovejte pro případné vrácení produktu.
• Záruka na desku se nevztahuje na poškození pinů patice.

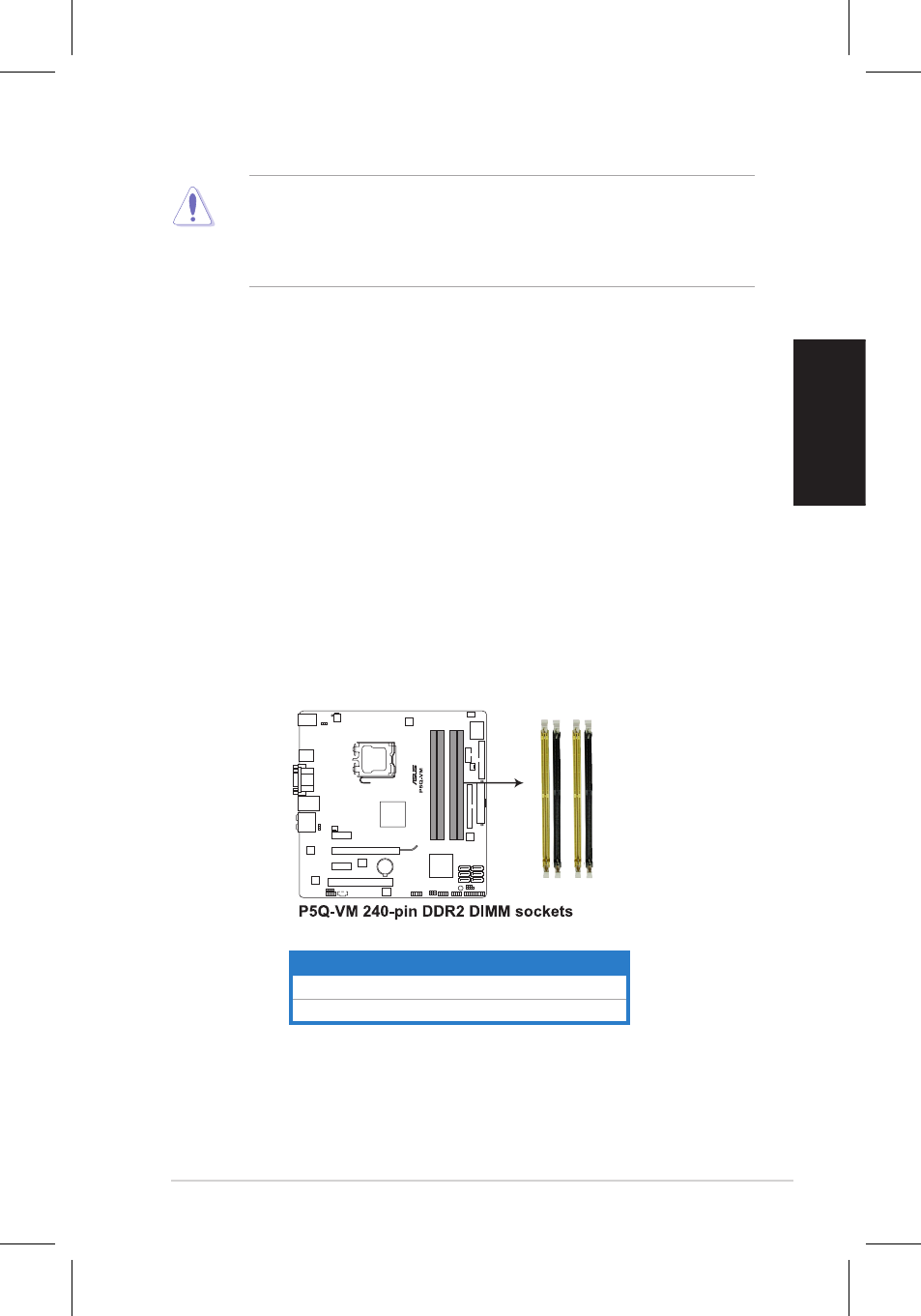

3. Systémová pamět’
Do zásuvek DIMM můžete nainstalovat paměťové moduly ne-ECC, DDR2 DIMM,
bez vyrovnávací paměti, s kapacitou 512MB, 1GB, 2GB a 4GB.
2. Nadzvedněte zajišťovací páčku ve směru šipky do úhlu 135º.
3. Nadzvedněte vkládací destičku palcem a ukazováčkem do úhlu 100º,
pak zmáčkněte ochrannou záslepku (PnP cap) a sundejte ji z vkládací
destičky.
4. Umístěte procesor nad paticí tak, aby byl zlatý trojúhelník na
procesoru nacházel v nad lev m dolním rohem patice. Zarovnávací klíč
by měl byt shodně s drážkou procesoru.
5. Uzavřete vkládací destičku a zatlačte zajišťovací páčku dokud
nezapadne do zajišťovací drážky.
Kanál Patice
Kanál A DIMM_A1 a DIMM_A2
Kanál B DIMM_B1 a DIMM_B2
