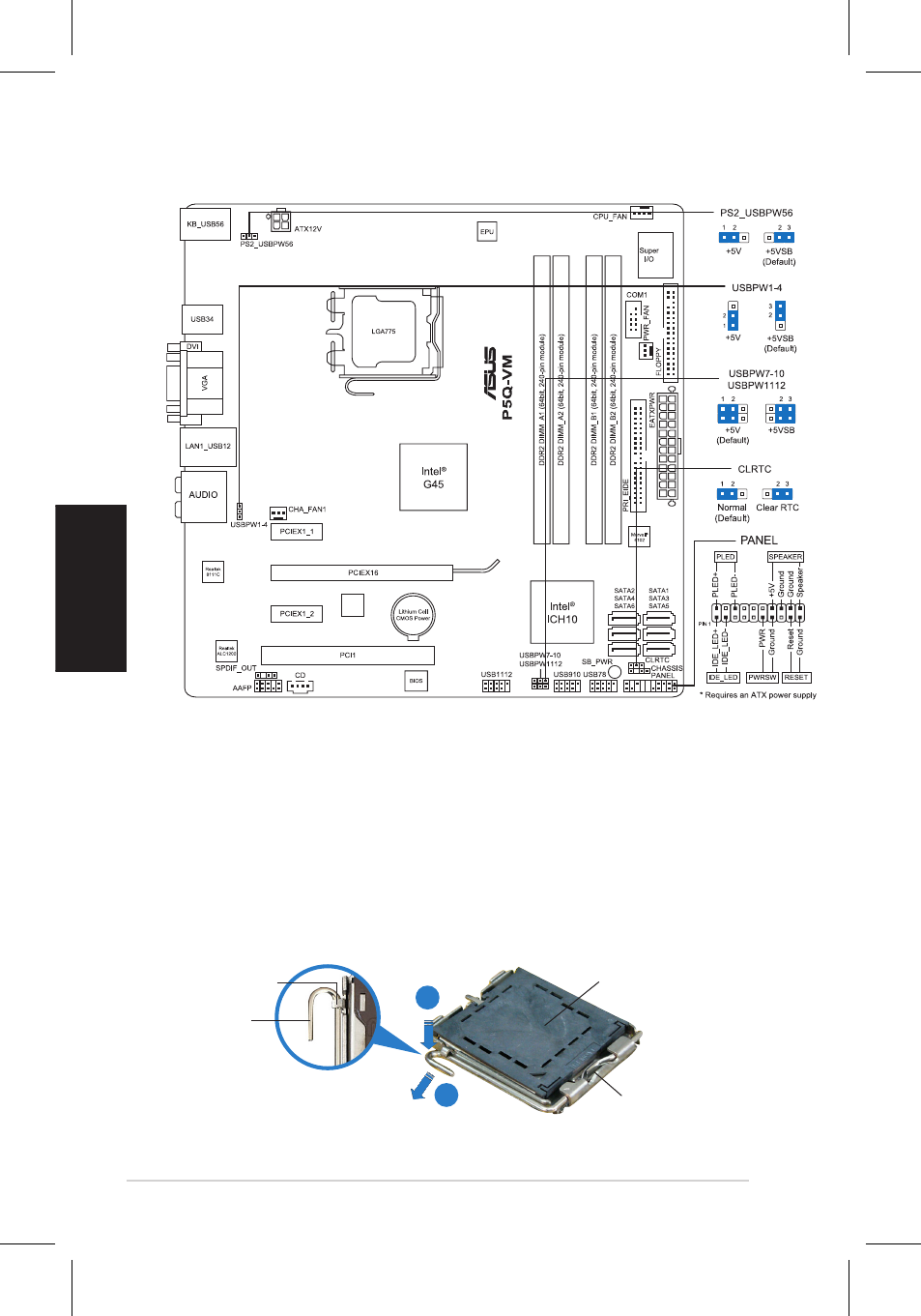

1. Diagramma disposizione scheda madre
2. Installazione della CPU
Attenersi alle seguenti fasi per installare un processore Intel ® nel pacchetto
775.
1. Premere la levetta di carico con il pollice (A), poi spostarla e sinistra
(B) finché è liberata dalla linguetta di trattenimento.
Linguetta di
trattenimento
Levetta di
carico
Questo lato del modulo deve
essere rivolto verso sé stessi.
Copertura PnP
A
B B
