7
передачи SDH трафика. Cлот 2 может применяться для организации 1+1 HSB
для SDH. Передача SyncEthernet в этом режиме не поддерживается.
Для организации 1+1 HSB два наружных модуля подключаются к антенне через
делитель мощности, как это показано на рисунке 6.

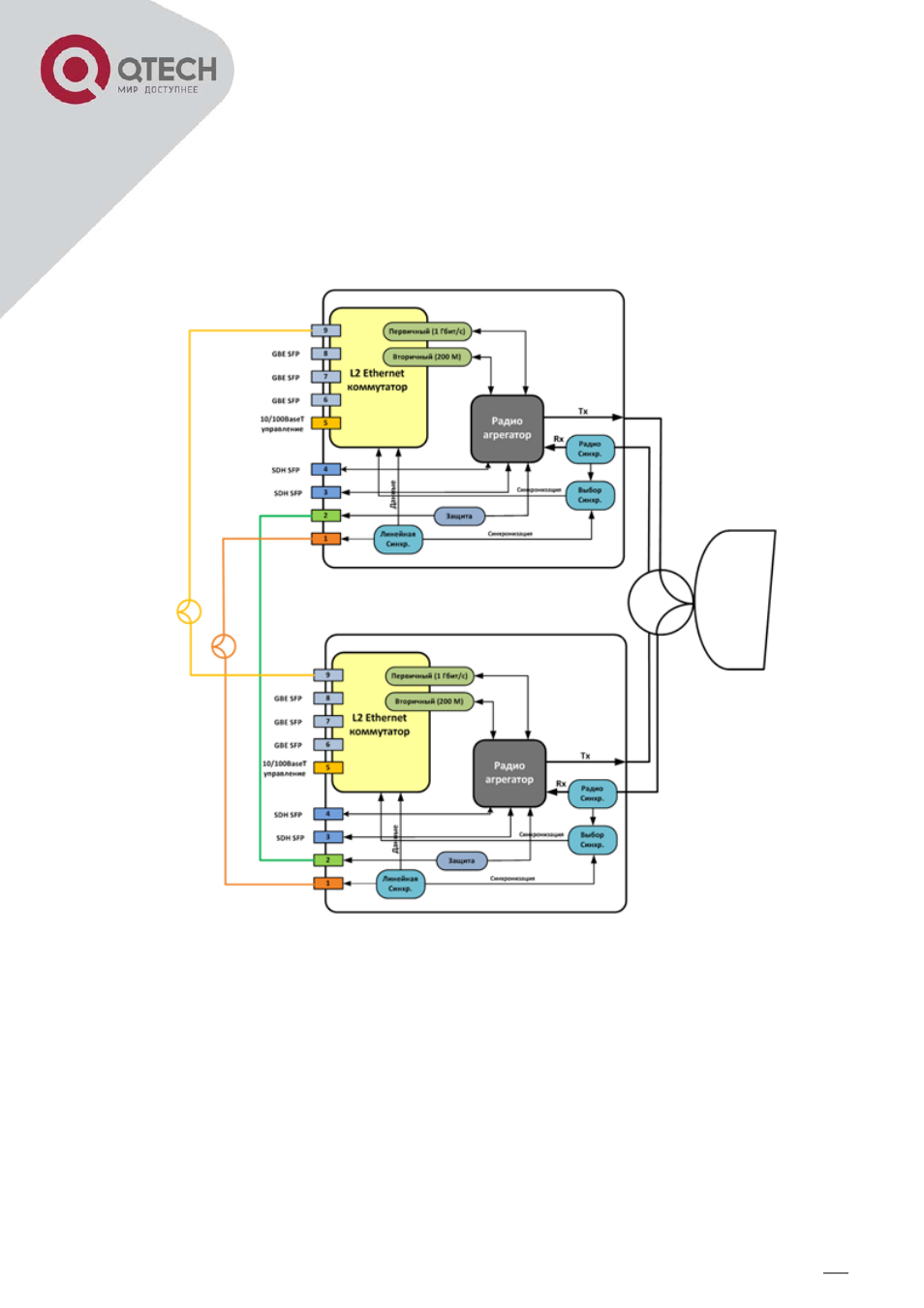

Рисунок 6. Организация 1+1 HSB в Qtech QWB-8000
При организации конфигурации 2+0 не требуется оптический кабель между портами 2
основного и резервного модулей (рисунок 6), а также Y кабели для Ethernet и
SyncEthernet.
2.1. ПЕРЕДАЧА ETHERNET ТРАФИКА
В состав радиорелейной системы входит высокопроизводительный L2 Ethernet
коммутатор, имеющий общую емкость 1,2 Гбит/с full duplex. Он поддерживает
следующие функциональные возможности:
