3
1. ОБЩИЕ СВЕДЕНИЯ
Российский производитель телекоммуникационного оборудования компания QTECH
предлагает новую разработку в области систем радиорелейной связи – радиорелейную
систему миллиметрового диапазона Qtech QWB-8000.
Эта радиорелейная система предназначена для высокоскоростной передачи Ethernet и
SDH трафика через радиоканал и функционирует в диапазонах частот 71-76 ГГц и 81-86
ГГц. Согласно решению ГКРЧ № 10–07–04–1 от 15 июля 2010 г. этот диапазон частот
является не лицензируемым; частотное присвоение носит уведомительный характер.

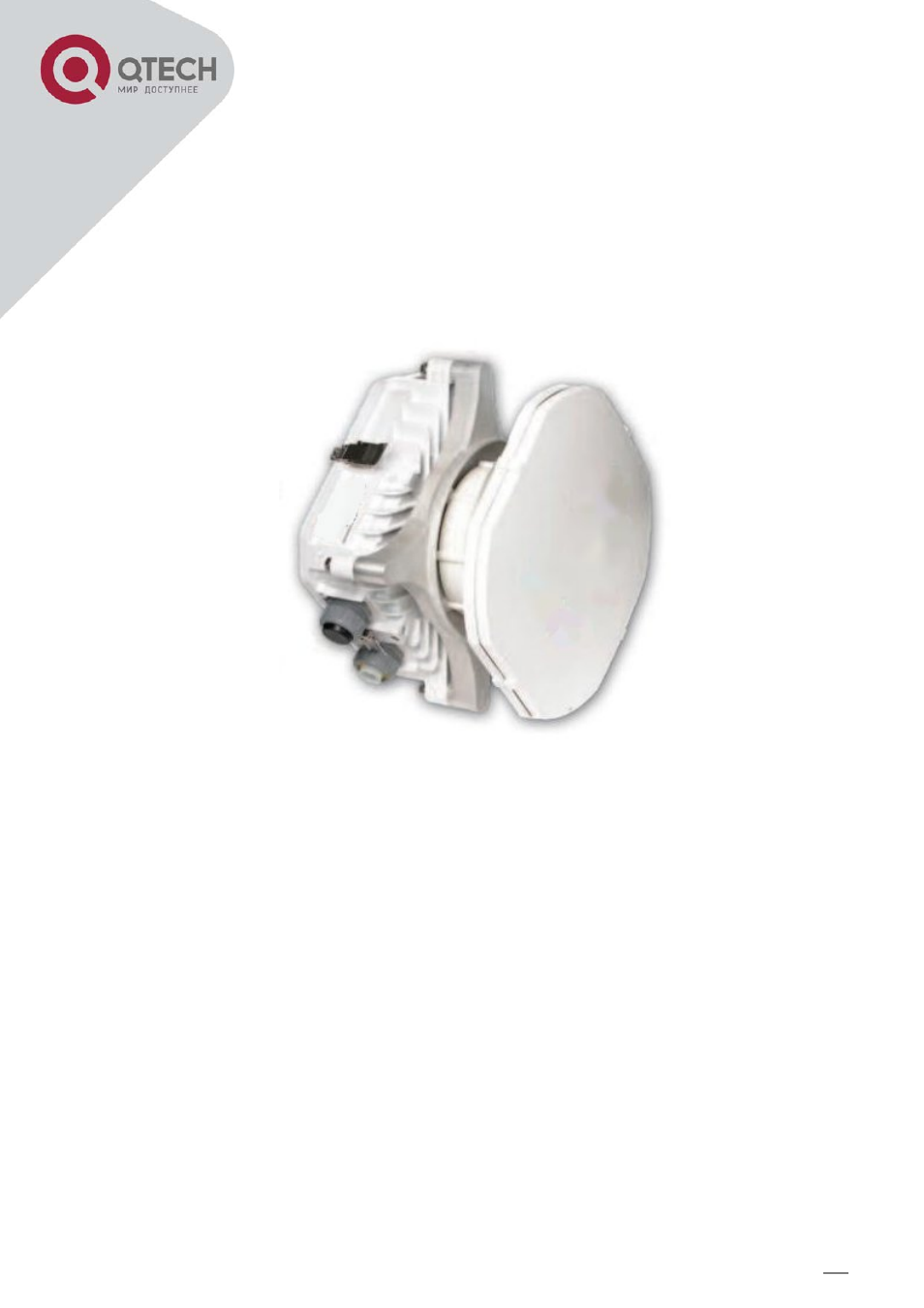

Рисунок 1. Qtech QWB-8000 с антенной 0,3 м
Qtech QWB-8000 – высокоскоростная беспроводная радиорелейная система,
предназначенная для прозрачной передачи Gigabit Ethernet и TDM трафика (до 1,2
Гбит/с полный дуплекс) через радиоканал.
Система представляет собой полностью наружное решение, в котором все активное
оборудование расположено в непосредственной близости от антенной системы.
Конструктивно, РРЛ состоит из пары наружных блоков, к которым подведены кабели
питания (-48 В), трафика и управления; и антенны, которая непосредственно
прикреплена к наружному блоку (рисунок 1). В качестве антенн используются
параболические двухзеркальные антенны Кассегрена диаметрами 0,3 м и 0,6 м.
Типовая дальность связи для антенн 0,3 м составляет 3-7 км, а для антенн 0.6 м – 7-12
км. Точная дальность связи зависит от климатических условий региона и требуемой
надежности канала связи. Особенностью диапазонов частот 71-76 и 81-86 ГГц является
небольшое, по сравнению с соседними диапазонами, затухание в атмосфере (рисунок
2). Типовое затухание составляет 1-2 дБ/км, в связи с чем возможно достигнуть
указанные выше дальности, сохраняя высокое качество и доступность канала связи.
