6
2. КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ QTECH QWB-8000

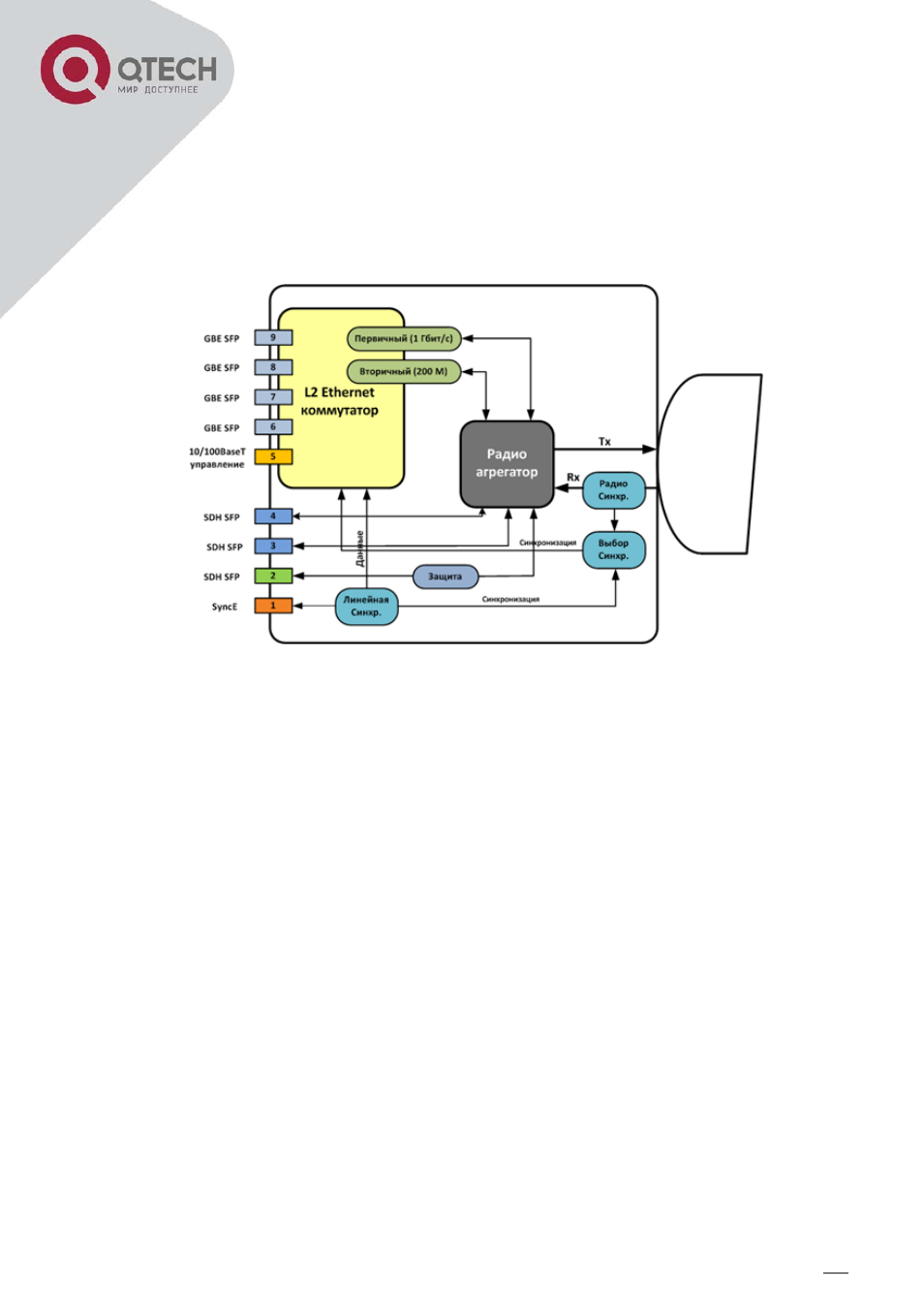

На рисунке 5 приведена обобщенная структурная схема Qtech QWB-8000.
Рисунок 5. Обобщенная структурная схема модуля QWB – 8000
В наружном модуле Qtech QWB-8000 присутствуют следующие физические разъемы:
 Питание -48VDC: максимальное энергопотребление 45 Ватт;
 Слоты для GBE SFP модулей: (слоты 6 – 9 на рисунке 5);
 10/100 BaseT для управления (слот 5 на рисунке 5);
 Слоты для SDH SFP (слоты 1 – 4 на рисунке 5).
Слот 1 может использоваться для передачи SyncEthernet при необходимости. Слот 2
может использоваться для организации 1+1 HSB (рисунок 6). В Qtech QWB-8000 могут
быть реализованы следующие режимы работы:
 Передача только Ethernet трафика: слоты 1 – 4 отсутствуют. Используются 4 SFP
модуля GBE для передачи трафика. 10/100 BaseT порт используется для
внеполосного управления. При необходимости передачи SyncEthernet порт 8
может использоваться для этой цели.
 Передача Ethernet трафика + 2 порта SDH. Используются все 9 слотов. Слоты 5 –
9 используются для передачи Ethernet трафика. Слоты 3 и 4 используются для
передачи SDH трафика. Слот 1 используется для передачи SynEthernet, а слот 2
– для организации 1+1 HSB для SDH.
 Передача Ethernet трафика + 4 порта SDH. Используются все 9 слотов. Слоты 5
– 9 используются для передачи Ethernet трафика. Слоты 1 - 4 используются для
