разносом 10 ГГц. Qtech QWB-8000 имеет возможность использовать варианты полосы
пропускания, приведенные ниже:
250 МГц шаг сетки частот: использует каналы 1 – 19, приведенные в
горизонтальной строке спектра;
1
ГГц шаг сетки частот: использует каналы 1 – 15, приведенные в горизонтальной
строке спектра (начало используемой полосы пропускания выделено желтым
цветом).
Qtech QWB-8000 использует технологию с частотным разделением каналов, используя
как верхний, так и нижний диапазоны. Каждый пролет системы состоит из пары
подсистем верхнего и нижнего диапазонов.
Для организации канала связи в Qtech QWB-8000 применяет следующие схемы
модуляции: BPSK и QPSK. В зависимости от используемой ширины спектра возможны
следующие четыре комбинации скоростей передачи:
250
МГц BPSK: 120 Мбит/с
250
МГц QPSK: 240 Мбит/с
1
ГГц BPSK: 600 Мбит/с
1
ГГц QPSK: 1,2 Гбит/с
Для повышения надежности и увеличения предельной дальности системы, в ней
реализована технология адаптации скорости к условиям распространения в
радиоканале, также известная, как адаптивная модуляция. На рисунке 4 приведен
общий принцип адаптации скорости, реализованный в Qtech QWB-8000.

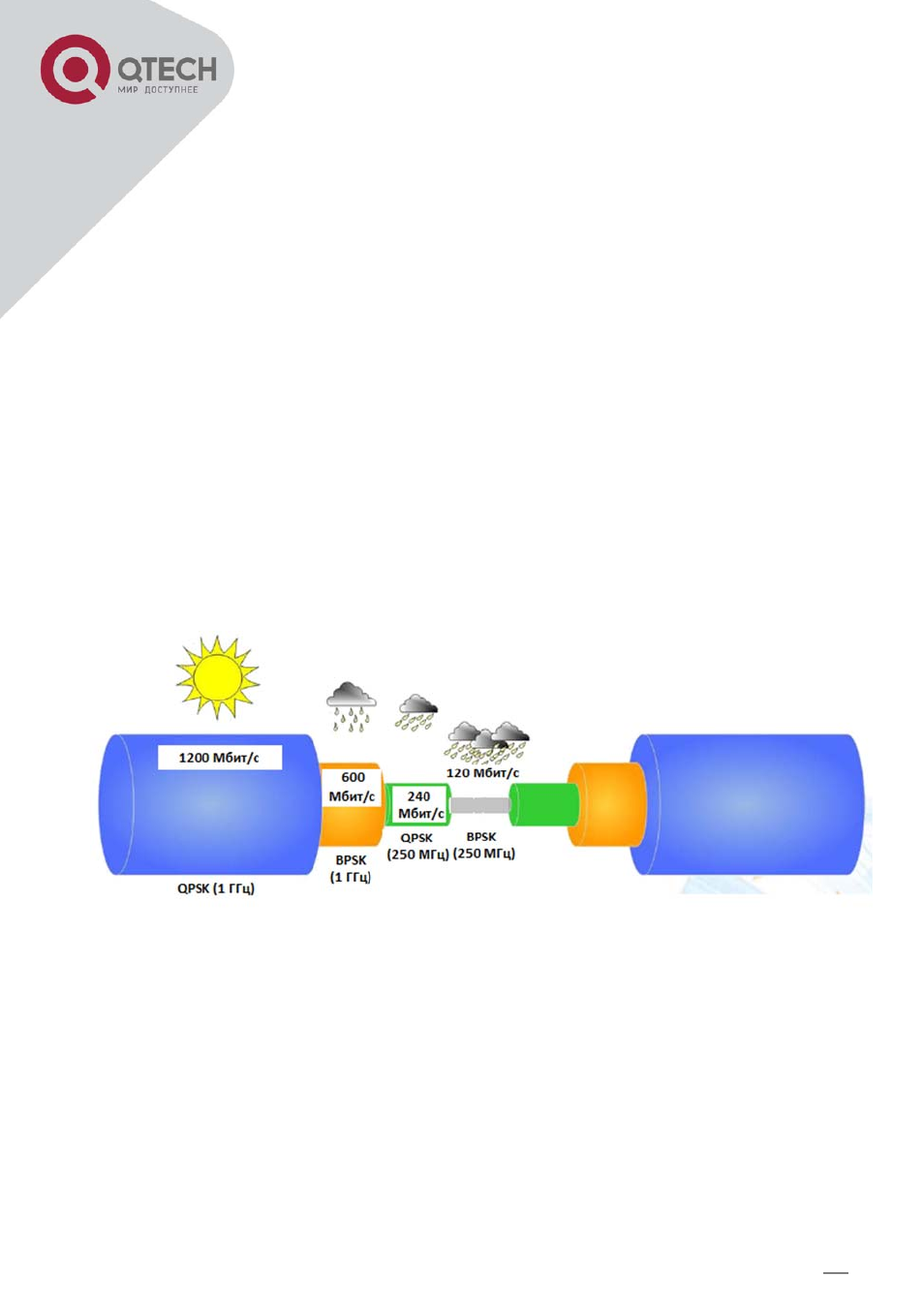

Рисунок 4. Принцип действия адаптации скорости в Qtech QWB-8000
При обычных условиях распространения применяется модуляция QPSK и ширина
спектра 1 ГГц, при возникновении существенных ухудшений, приводящих к падению
уровня сигнала ниже заданного порога, система автоматически безобрывно
переключается на модуляцию BPSK, работающую в полосе 1 ГГц. При этом общее
системное усиление увеличится на 5 дБ (2 дБ - по передаче и 3 дБ - по приему), но это
приведет к уменьшению скорости до 600 Мбит/с. Далее, при еще худших условиях
система может автоматически переключиться на более узкий спектр 250 МГц, что
позволит дополнительно улучшить чувствительность приемника (на 6 дБ) и.т.д. Всего
поддерживаются 4 шага адаптации скорости. При увеличении сигнала на приемнике
система автоматически будет восстанавливать наиболее оптимальное состояние.
