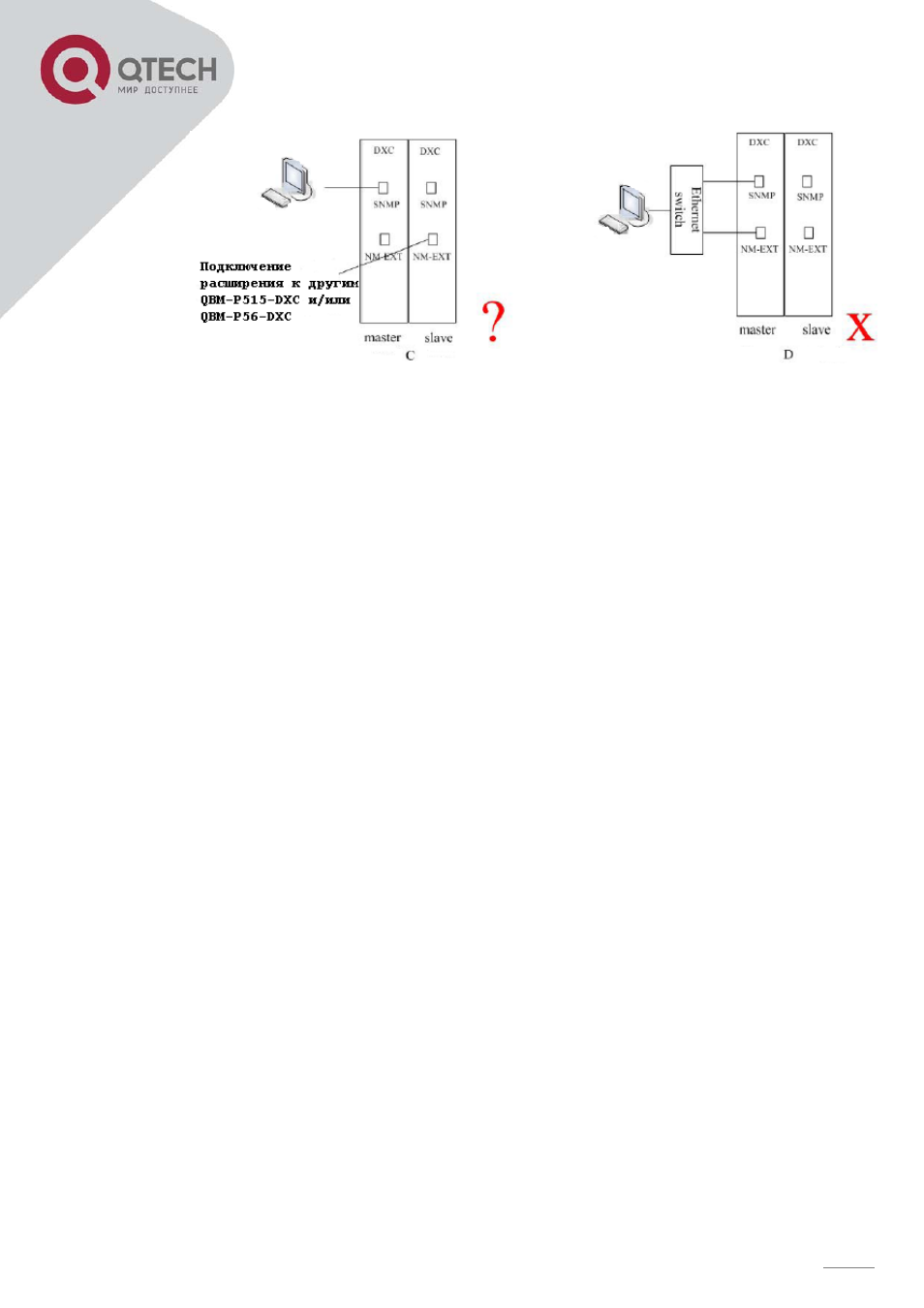

Рисунок 5 – Нерекомендуемый тип подключения – С, и неправильный тип подключения – D.
4. РЕЗЕРВИРОВАНИЕ МАТРИЦЫ КРОССОВОЙ КОММУТАЦИИ
4.1. ПОДДЕРЖКА РЕЗЕРВИРОВАНИЯ DXC И ВСЕХ ФУНКЦИЙ МОДУЛЯ
В случае необходимости резервирования модуля DXC, в шасси необходимо установить две карты QBM-
P515-DXC в слоты №7 и №8. В случае отсутствия такой потребности, слот №7 или №8 может быть занят
сервисной картой в соответствии с разделом 1.3.2.
Особенности режима резервирования:
• только один модуль QBM-P515-DXC находится в рабочем состоянии. На рабочем модуле горит индика-
тор ACT, а на резервном он погашен;
• данные между рабочей картой и резервной картой синхронизированы;
• механизм, гарантирует, что система выбирает рабочий/резервный модуль автоматически. При вклю-
чении питания и загрузке модулей, модуль в слоте №7 – рабочий, модуль в слоте №8 - резервный;
• поддержка горячей замены модулей гарантирует нормальное бесперебойное функционирование сис-
темы в случае передёргивания и замены карт;
• два SNMP порта и два порта расширения NM-EXT находятся в одном классе, два из них могут быть
связаны только с рабочим модулем QBM-P515-DXC;
• сигналы синхронизации на выходах этих карт идентичны;
• интерфейс CONSOLE, звуковой сигнал, кнопка фильтра аварий и кнопка аппаратного сброса этих двух
карт независимы друг от друга.
5. ИНСТАЛЛЯЦИЯ ОБОРУДОВАНИЯ
5.1. ПОДКЛЮЧЕНИЕ ИНТЕРФЕЙСА SNMP, NM-EXT
Для подключения необходимо изготовить кабель с использованием UTP CAT-5 или выше. Обратите вни-
мание, что длина кабеля не должна превысить 100 метров.
