2.5. КАНАЛЫ УПРАВЛЕНИЯ ЧЕРЕЗ Е1
Внутренний процессор может инкапсулировать данные управления в Ethernet кадры с последующей ин-
капсуляцией в канал Е1 для управления сетью на основе данной платформы.
2.6. ЭЛЕКТРОПИТАНИЕ
5В от блоков питания шасси AC ~220В, DC -48В;
Потребляемая мощность: <10 Вт.
2.7. УСЛОВИЯ ЭКСПЛУАТАЦИИ
Рабочая температура: 0ºC~50ºC
Влажность воздуха: ≤90%(при температуре 25ºC)
Атмосферное давление 86~106 кПа.
2.8. УСЛОВИЯ ХРАНЕНИЯ
Температура хранения -20ºC~70ºC
Влажность воздуха: <90%, без образования конденсата (при температуре 25ºC)
2.9. ГАБАРИТЫ И ВЕС
Габариты: Ш х Г х В 25 мм x 225 мм x 240 мм;
Вес: 0,39 кг
3. ВНЕШНИЙ ВИД, ОПИСАНИЕ ИНДИКАЦИИ
3.1. ФРОНТАЛЬНАЯ ПАНЕЛЬ МОДУЛЯ QBM-P515-DXC И QBM-P56-DXC И
ИНДИКАЦИЯ

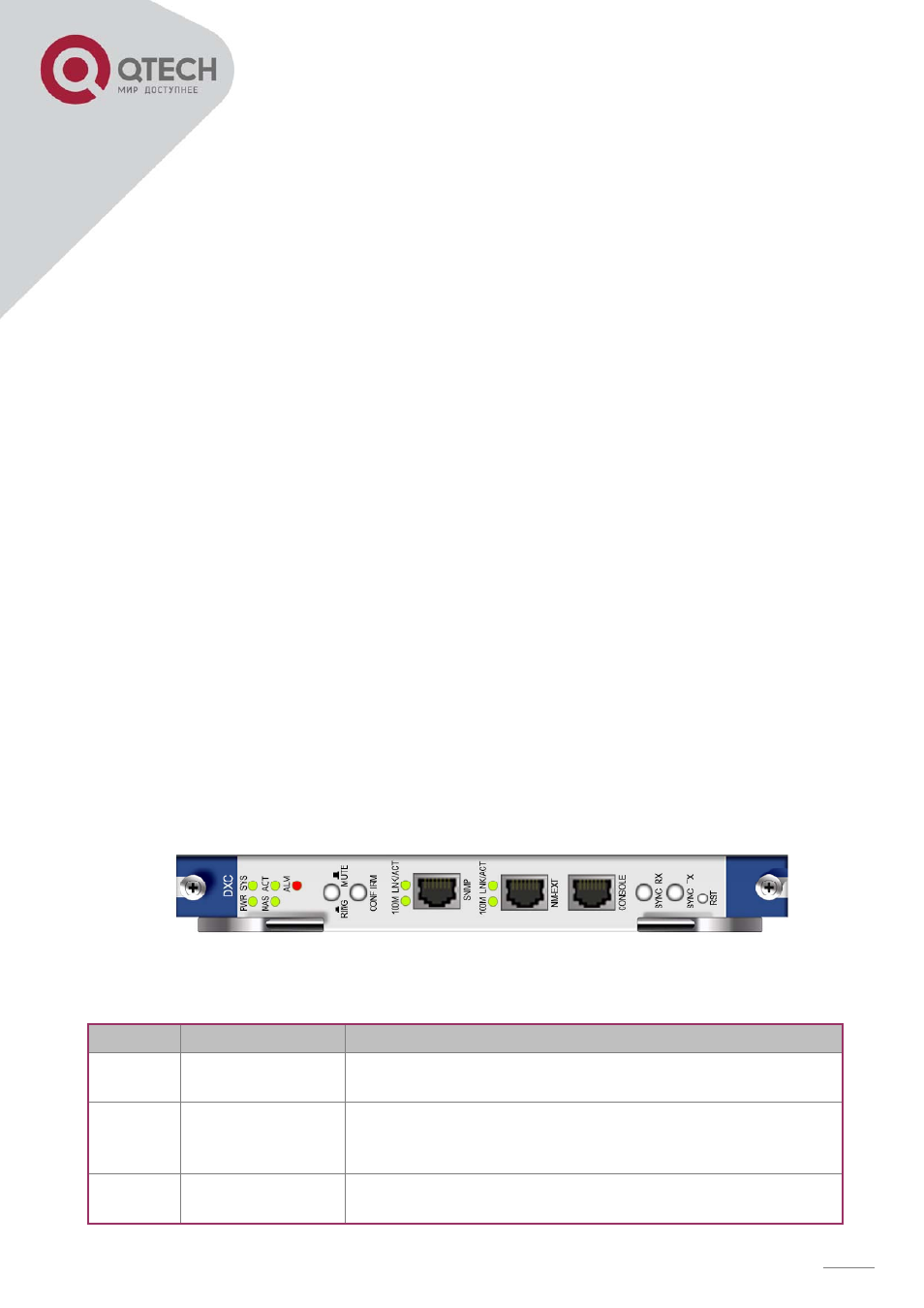

Рисунок 1 - Фронтальная панель модуля QBM-P515-DXC и QBM-P56-DXC.
Таблица 1 – Светодиодная индикация.
Индикатор
Цвет индикатора
Описание
PWR
Зеленый
Горит: Индикатор наличия питания;
Погашен: Отсутствие питания.
SYS
Зеленый
Горит: Ошибка в работе устройства;
Мигает: устройство функционирует нормально;
Погашен: Ошибка в работе устройства.
ACT
Зеленый
Горит: Режим работы модуля, но не резервный;
Погашен: Резервный режим работы модуля.
