Инструкция по эксплуатации QTECH QBM-P5000 (QBM-P515-DXC_v1_UM_1.0)
Страница 6
+7(495) 797-3311 www.qtech.ru
Москва, Новозаводская ул., 18, стр. 1
6
ALM
Красный
Горит: Авария на интерфейсах или ошибка в синхронизации;
Погашен: Нет аварий.
100М
SNMP
Зеленый
Горит: Скорость 100 Мбит/с;
Погашен: Скорость 10 Мбит/с.
LNK/ACT
SNMP
Зеленый
Горит: Патчкорд подключен;
Мигает: Процесс обмена данными;
Погашен: Патчкорд не подключен или подключён не правильно.
100М
NM-EXT
Зеленый
Горит: Скорость 100 Мбит/с;
Погашен: Скорость 10 Мбит/с.
LNK/ACT
NM-EXT
Зеленый
Горит: Патчкорд подключен;
Мигает: Процесс обмена данными;
Погашен: Патчкорд не подключен или подключён не правильно.
Таблица 2 – Кнопки и подключение интерфейсов синхронизации.
Кнопка/Маркер
Описание
Управление звуковым сигналом
Нажата: RING, издается звуковой сигнал при аварии;
Не нажата: MUTE, не издается звуковой сигнал в любой ситуации.
Фильтрация аварий
CONFIRM
Нажата: фильтрация аварий;
Не нажата: Нет фильтрации аварий.
RST
Аппаратная перезагрузка модуля.
SYNC RX
Вход для подключения внешнего источника синхронизации.
SYNC TX
Выход сигнала синхронизации для подключения ведомых устройств.

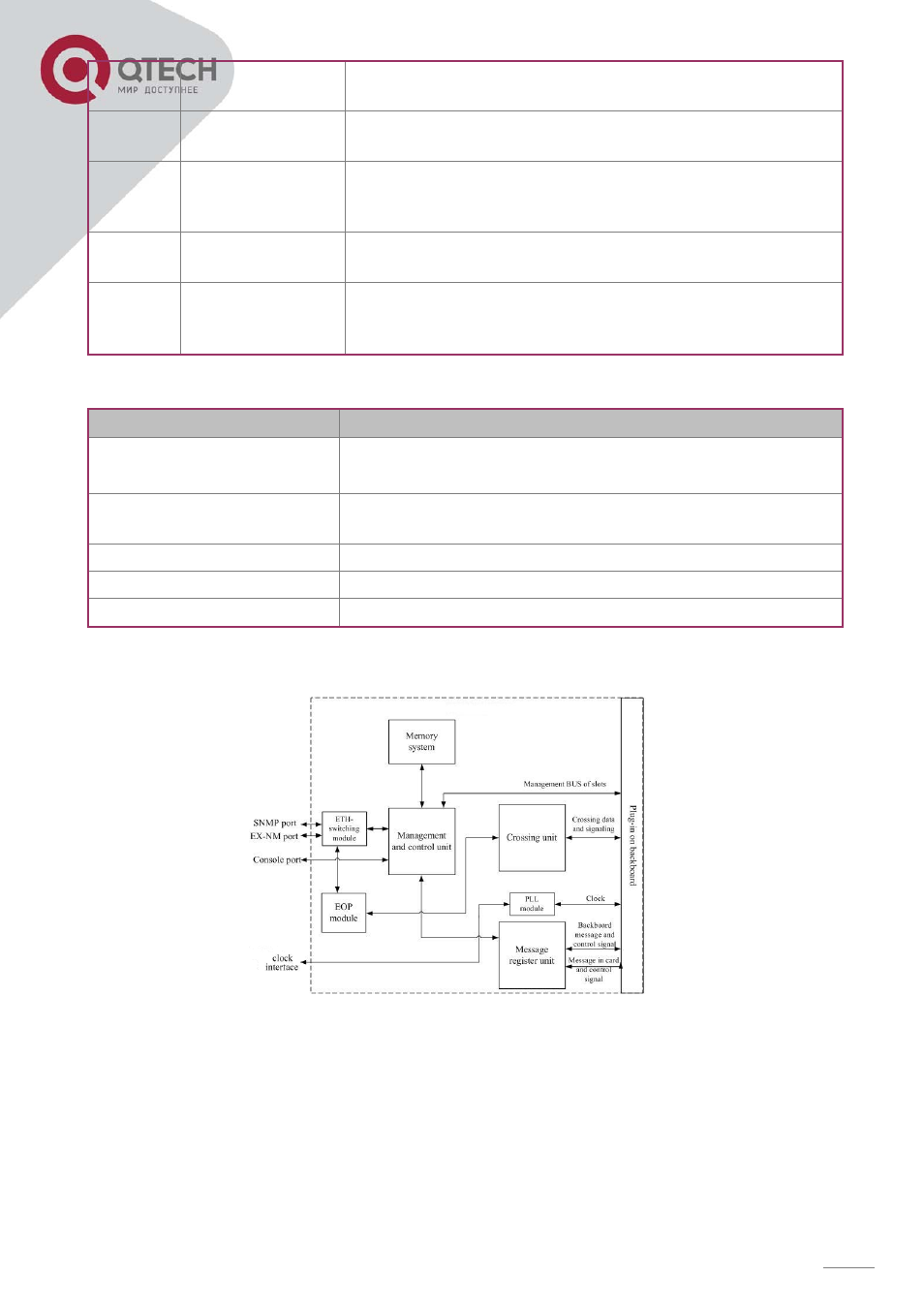

3.2. СТРУКТУРНАЯ СХЕМА МОДУЛЯ QBM-P5000-15 И QBM-P5000-6
Рисунок 2 – Структурная схема модуля.
Основными структурными элементами модуля DXC и управления являются следующие блоки:
• ETH-Switching module – модуль подключения и коммутации интерфейсов управления SNMP и NM-
EXT.
• EOP
module
–
модуль организации каналов управления через потоки Е1.
• M&C unit – блок управления и контроля всей системы.
• Memory
system
–
банки памяти системы.
• Crossing unit – матрица кроссовой коммутации.
• PLL module - блок синхронизации.
• MR unit – блок регистрации и обмена, управляющих сообщений, и приёма аварий.
