3.3. ТИПОВЫЕ РЕЖИМЫ ПРИМЕНЕНИЯ МОДУЛЕЙ QBM-P5000-15 И QBM-
P5000-6 НА СЕТИ УПРАВЛЕНИЯ
Вариант №1. Организация канала управления через поток E1.

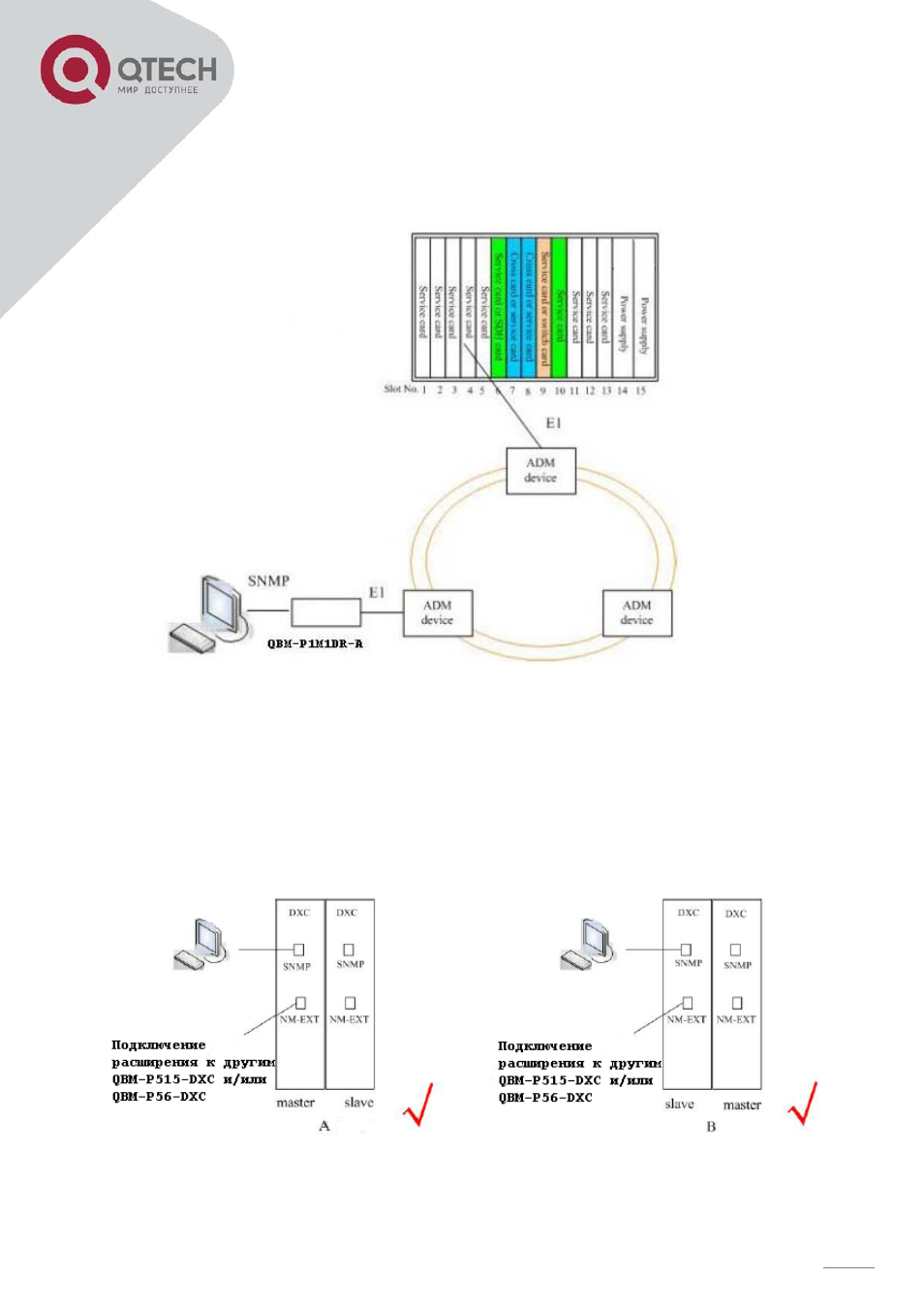

Рисунок 3 – Организация канала управления через интерфейс Е1.
На рисунке 3 представлен вариант удалённого доступа к модулю управления через канал Е1, который
может передаваться различными транспортными технологиями – PDH, SDH, до шасси с установленным
модулем QBM-P5000-15 и/или QBM-P5000-6, который в свою очередь через матрицу кроссовой коммута-
ции и интерфейс EOP (рисунок 2) организует канал управления.
Вариант №2. Непосредственное подключение управляющих терминалов через IP сеть.
Рисунок 4 – Рекомендуемые типы подключений – A и В.
