Порт Ethernet, расположенный на передней панели, предназначен для организации соединения
Ethernet uplink и подключается, как правило, к порту Ethernet модема RadioEthernet.
Консольный порт имеет интерфейс RS232 и служит для установки параметров при помощи
терминала VT100.
6.2. УСТАНОВКА ШЛЕЙФОВ

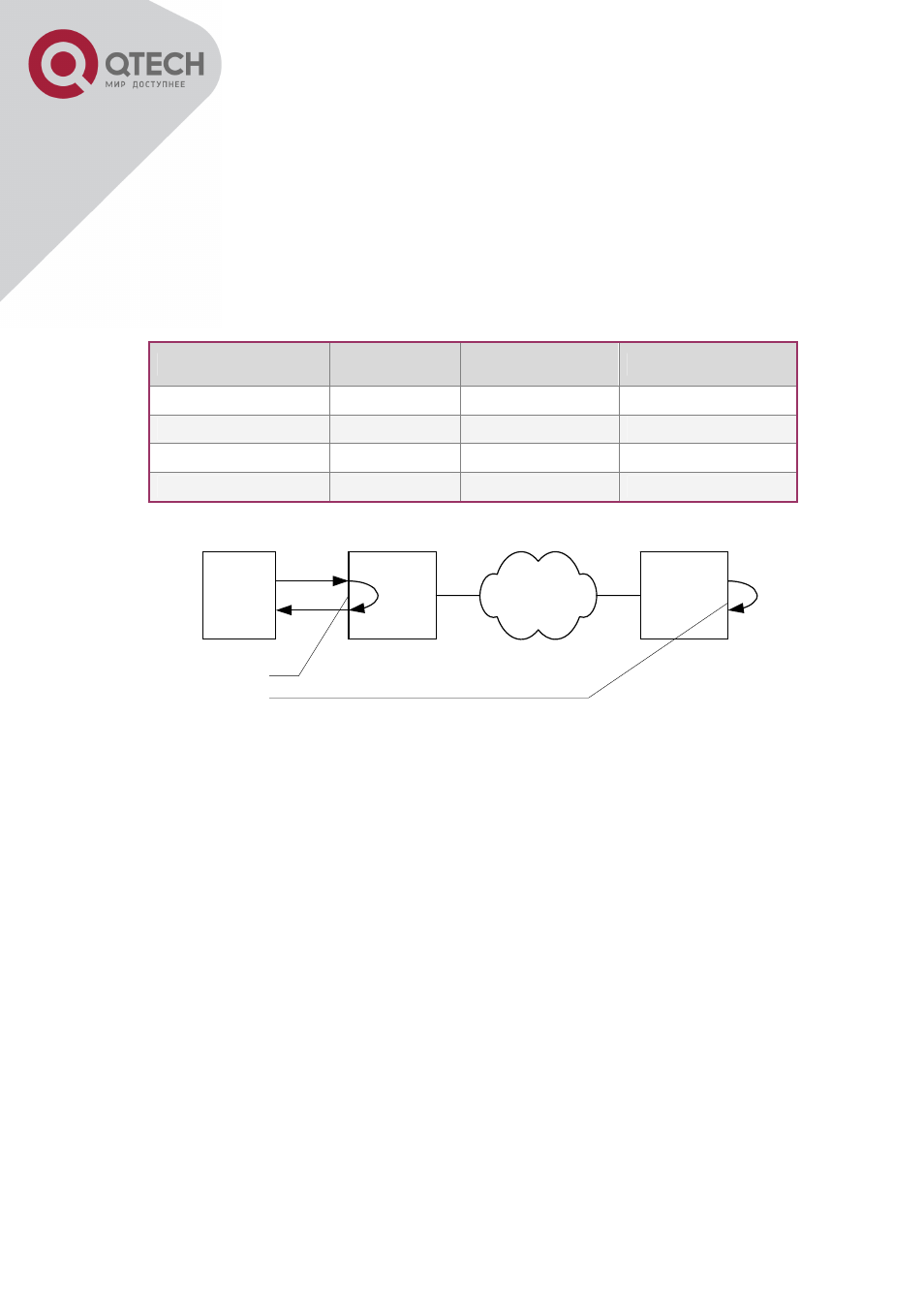

DIP-переключатель на передней панели предназначен для установки локального (LLop) и удаленного
(RLop) шлейфов по интерфейсам Е1. Команда, поступившая с удаленной стороны, имеет более
высокий приоритет. Так например, если на удаленном конверторе активен переключатель Rlop, то
положение переключателя Llop на ближнем конверторе не оказывает влияния на состояние шлейфа.
Состояние
Положение
RLop
Примечание
Положение LLop
Нормальная работа OFF
OFF
ON
OFF
Локальный шлейф
Удаленный шлейф
OFF
ON
Ресет
ON
ON
На время более 20с
BER-
тестер
E1
LLop
RLop
QFC-P
(TDM-
over-IP)
Ethernet
или IP
QFC-P
(TDM-
over-IP)
