8
6. ПЕРЕДНЯЯ ПАНЕЛЬ И СВЕТОДИОДНАЯ ИНДИКАЦИЯ

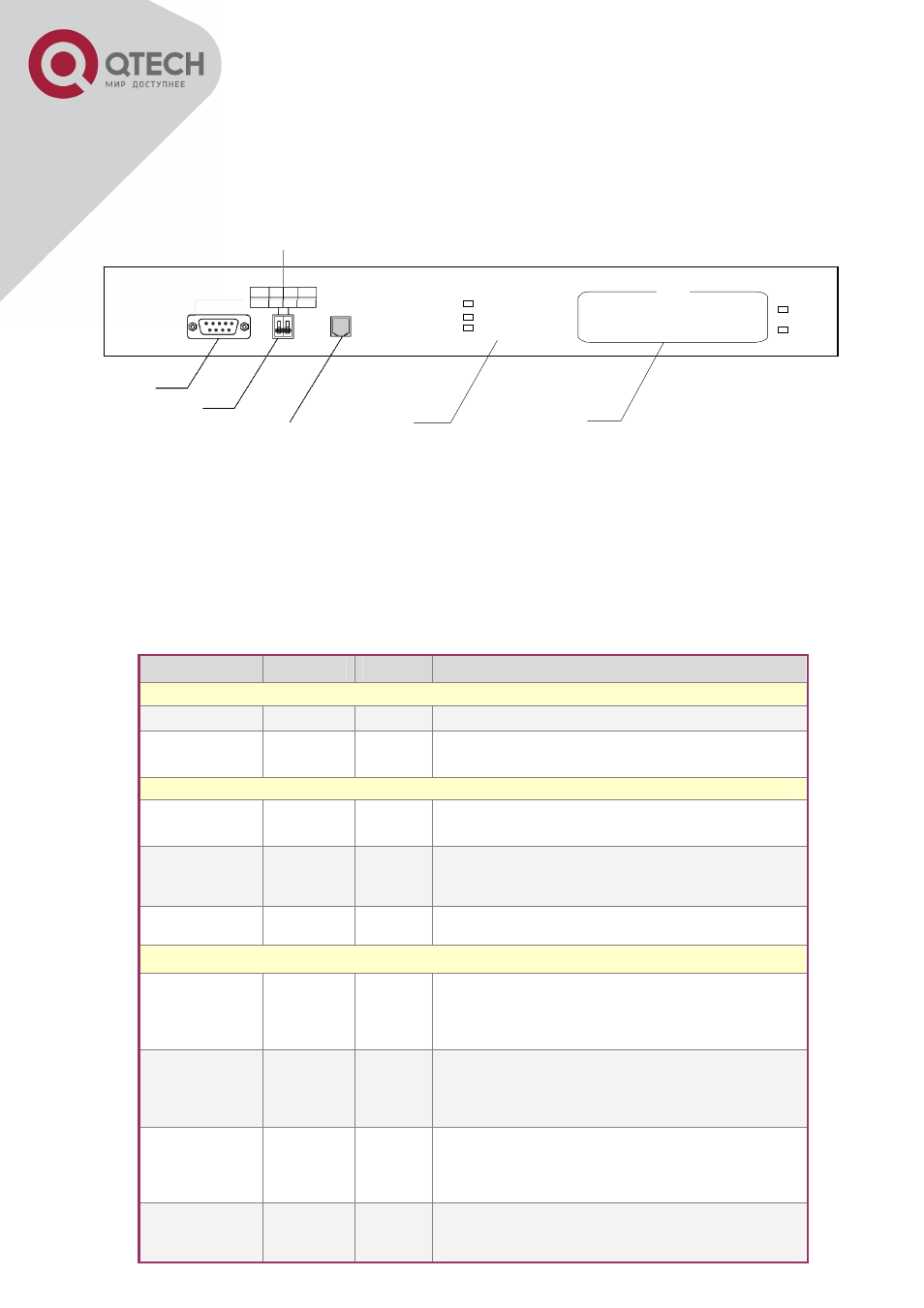

Передняя панель конвертора QFC-P (TDM-over-IP) V0 показана на рисунке
6.1. СВЕТОДИОДНЫЕ ИНДИКАТОРЫ
На передней панели расположены 11 светодиодных индикаторов, объединенные в три группы
□ Индикаторы питания (PWR) и готовности (Ready)
□ Три индикатора статуса порта Ethernet
□ Шесть индикаторов аварийных состояний: четыре для отображения статуса локальных и
удаленных аварий, и два для отображения аварийных состояний, связанных с потерями
пакетов.
Расположение
Индикатор
Цвет
Состояние
Общие
PWR
Зеленый
ВКЛ: питание включено
Ready
МИГАЕТ: нормальная работа
ВКЛ или ВЫКЛ: инициализация или системный сбой
Статус порта Ethernet
Вверху
SPD
Зеленый
ВКЛ: скорость порта 100M
ВЫКЛ: скорость порта 10M
В середине
Link/Act
Зеленый
ВКЛ: наличие соединения
МИГАЕТ: обмен данными
ВЫКЛ: нет соединения
Внизу
FDX
Зеленый
ВКЛ: full duplex
ВЫКЛ: half duplex
Аварии
E1-A-Err
E1-B-err
локальная
сторона
Красный
ВКЛ: LOS
ВЫКЛ: норма
МИГАЕТ: AIS
E1-A-RDI
E1-B-RDI
удаленная
сторона
Красный
ВКЛ: LOS
ВЫКЛ: норма
МИГАЕТ: AIS
ETHErr
Красный
ВКЛ: недоступность удаленного МАС при активном ARP
ВЫКЛ: норма
МИГАЕТ: переполнение буфера
PKTLOS
Красный
ВКЛ: сбой
ВЫКЛ: норма
МИГАЕТ: потеря пакетов
SV 232
UPLINK
LLOP ON ON RLOP
NLLOP OFF OFF NRLOP
10/100 BaseT
SPD
Lnk/Act FDX
ALARM
Ready
PWR
Консоль
тановка шлей
Ус
фов
Ethernet u
Статус аварий
plink
Статус порта
Ethernet
