6
4. ОСНОВНЫЕ СХЕМЫ ВКЛЮЧЕНИЯ
Конвертор QFC-P (TDM-over-IP) предназначен для передачи одного или двух прозрачных каналов Е1
по сетям пакетной коммутации.

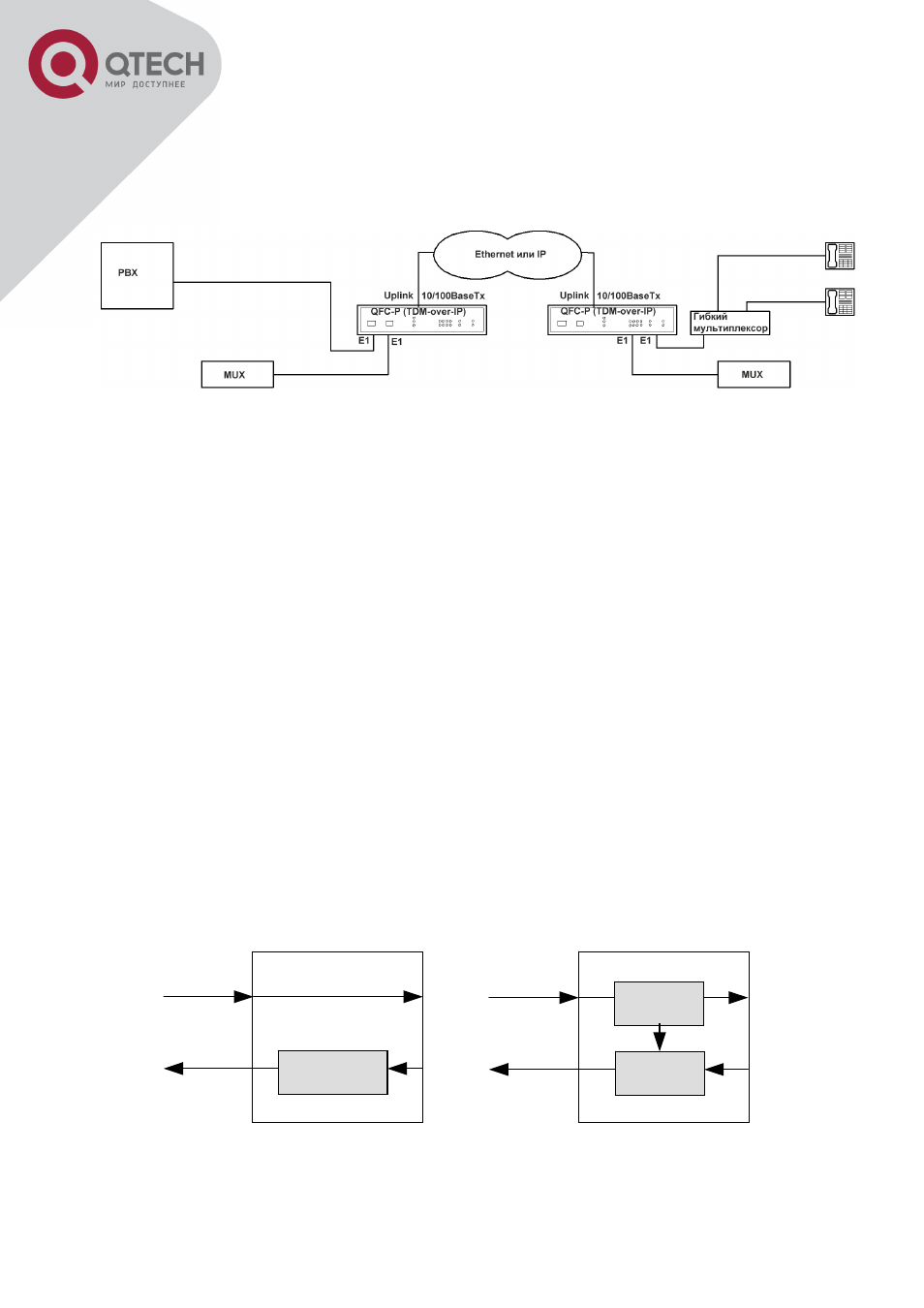

В примере, приведенном на рисунке, пара конверторов QFC-P (TDM-over-IP) обеспечивает два
прозрачных канала Е1 для передачи по сетям пакетной коммутации голосового трафика между PBX и
гибким мультиплексором, а также трафика данных между мультиплексорами.
Одна из наиболее широко применяемых схем – передача Е1 по радиоканалу при помощи недорогих
устройств RadioEthernet. Конвертор QFC-P (TDM-over-IP) имеет профайлы предустановок для
обеспечения совместной работы с оборудованием RadioEthernet ведущих производителей.
При необходимости одновременной передачи потоков Е1 и данных Ethernet по радиоканалу с
ограниченной полосой пропускания, следует использовать QFC-P (TDM-over-IP) V2.
Предупреждение: при совместной работе конвертора с оборудованием RadioEthernet, порт Uplink
конвертора в большинстве случаев соединяется кабелем с модулем, располагаемым на крыше
здания. Для предотвращения поражения персонала и повреждения оборудования высоковольтным
электрическим разрядом молнии, необходимо обеспечить надежное заземление оборудования.
Отсутствие надежного заземления может вызвать также значительные потери пакетов и привести к
существенному ухудшению качества связи.
5. РЕЖИМЫ СИНХРОНИЗАЦИИ
Так как сети пакетной коммутации не поддерживают механизм передачи синхросигнала, как это имеет
место в сетях TDM, конвертор QFC-P (TDM-over-IP) обеспечивает восстановление синхросигнала на
выходе канала Е1. Качество восстановления синхросигнала обеспечивает уход частоты не более
5ppm, джиттер не более 0.1UI.
Такой режим восстановления синхросигнала называется Through timing.
Для отдельных приложений более эффективен другой режим синхронизации, Loop timing.
buffer
clock extract
IN
E1
OUT
IN
E1
OUT
clock
reconstruct
THROUGH TIMING LOOP TIMING
Оба конвертора QFC-P (TDM-over-IP), работающие в паре, в большинстве случаев могут нормально
функционирировать в режиме through (этот режим установлен по умолчанию).
