6.3. УСТАНОВКА ЗАВОДСКИХ НАСТРОЕК
Одновременная установка локального и удаленного шлейфов не предусмотрена. Если оба
переключателя находятся в нажатом положении более 20 секунд, происходит ресет конвертора и
сброс всех изменяемых установок в состояние по умолчанию.
No
Параметр
Заводское значение
Mode 0/2/4/6/8/A/C/E
Mode 1/3/5/7/9/B/D/F
1.
MAC отправителя
00:02:DE:E5:B8:70
00:02:DE:E5:B8:71
MAC получателя
00:02:DE:E5:B8:71
00:02:DE:E5:B8:70
2.
IP отправителя
172.16.95.245
172.16.95.246
3.
4.
IP получателя
172.16.95.246
172.16.95.245
5.
MAC frame type
0xc0c0
6.
Маска подсети
255.255.0.0
7.
IP шлюза
172.16.95.202
8.
Использовать VLAN_TAG
ДА
9.
VLAN_TAG_Control Info
0x(8100)0000
10.
Использовать IP header
НЕТ
11.
UDP порт
52719
Режим 0
~9
Режим A
~F
12.
13.
ARP протокол
enable
disable
14.
Режим синхронизации Through
Режим 0/1
Режим 2/3
Режим
4/5/A/B
Режим
6/7/C/D
Режим
8/9/E/F
15.
Размер пакета E1
1×128 Байт
3×128 Байт
11×128 Байт
3×128 Байт
11×128 Байт
16.
Размер джиттер-буфера
4
30
30
12
12

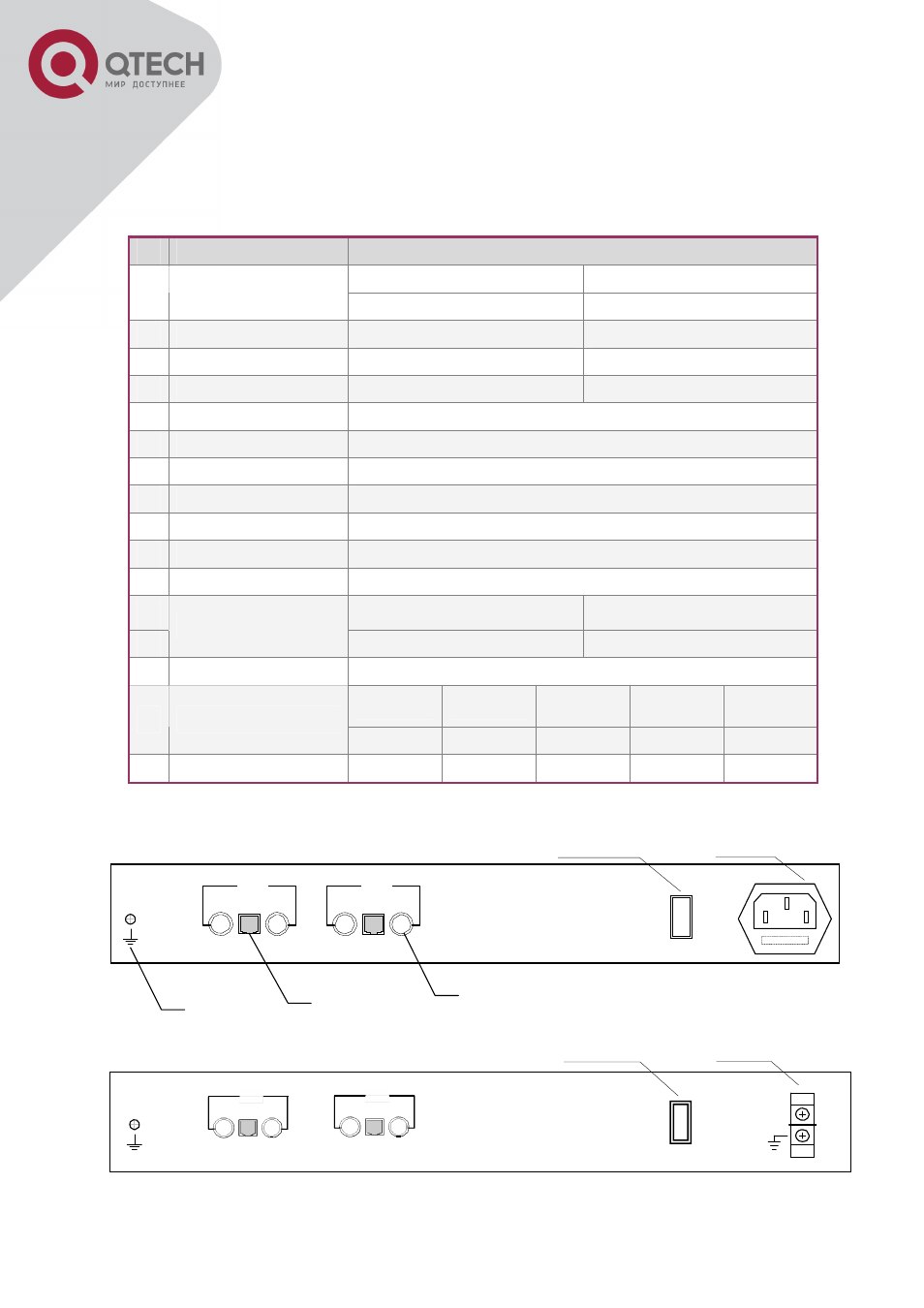

7. ЗАДНЯЯ ПАНЕЛЬ
а) 220В
IN OUT
-48В
1 ON
0 OFF
E1-A E1-B
IN OUT
б) 48В
На задней панели расположены: клемма заземления, разъемы интерфейса Е1 (пара BNC и RJ45), а
также выключатель и ввод питания 220В или 48 В.
