Руководство пользователя
3. Управление через WEB- Браузер 37
www.qtech.ru
PVID: (Port VID) определяющий принадлежность порта к конкретной виртуальной сети
внутри устройства (по умолчанию все порты устройства имеют одинаковый
идентификатор PVID=1). Диапазон от 1 доo 4094.
Link Type: Access означает, что устройство может принимать и отправлять не
тегированные пакеты. Trunk означает, что устройство может принимать и отправлять
тегированные пакеты.
Маршрутизатор по умолчанию изначально настраивает одну VLAN, VID = 1.Таких как порт
LAN1 к LAN4 и WAN1 к WAN8 может иметь только один PVID, но может иметь столько VID
сколько устройство имеет в памяти своей таблице VLAN для их хранения.
3.3.4.2 Port-Based VLAN

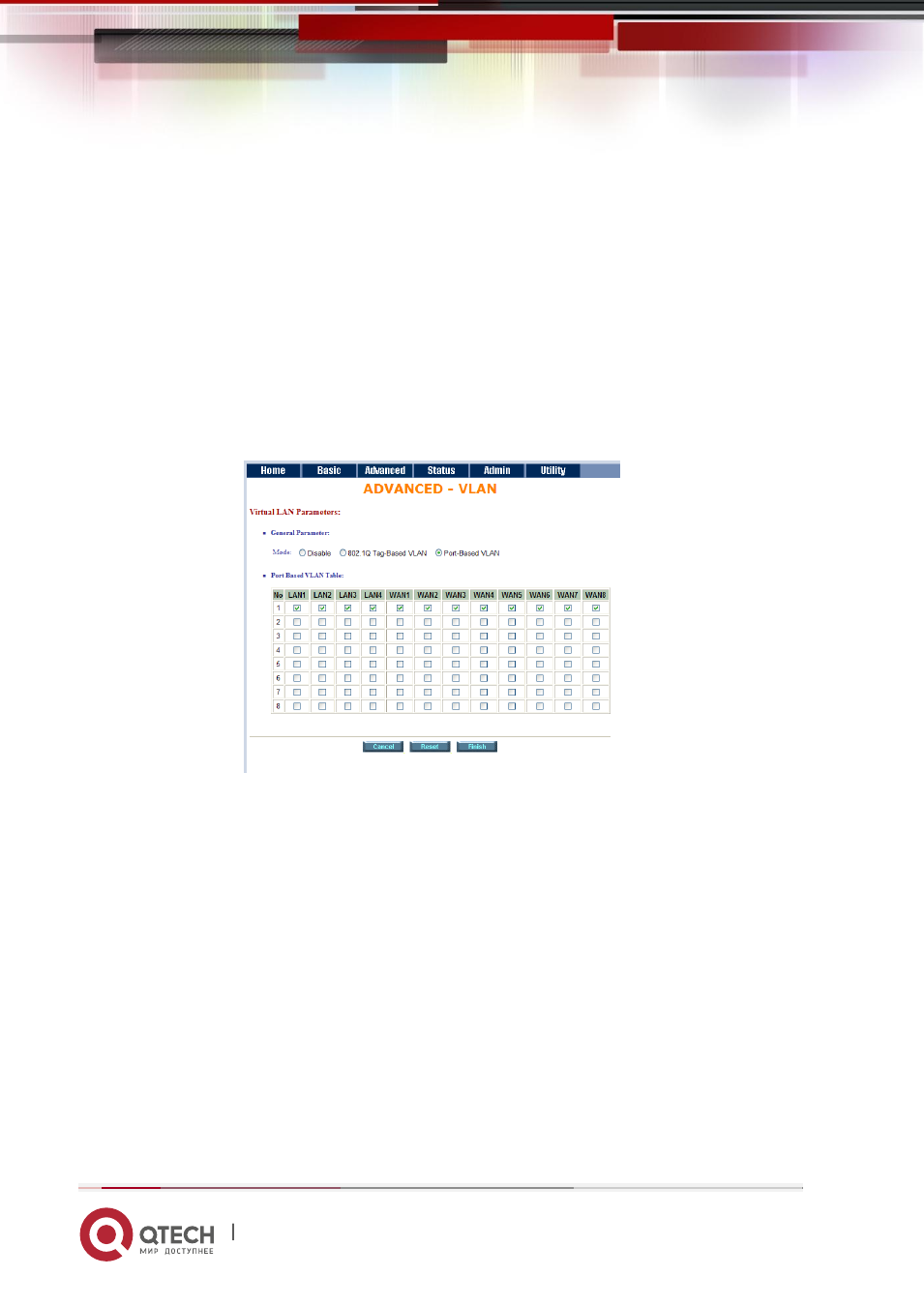

Рисунок 38
На основе портов VLAN, являются VLAN, где решение пересылку пакетов на основе МАС-
адресов, назначенных за каждым портом. При использовании на основе портов VLAN,
порт закрепляется конкретный VLAN независимо от пользователя или систему,
подключенную к порту. Это означает, что все пользователи, подключенного к порту
должны быть членами в той же VLAN. Администратор сети обычно выполняет назначение
VLAN. Конфигурация порта является статической и не может быть автоматически изменен
на другой VLAN, без ручной реконфигурации.
