2.2 Задняя панель

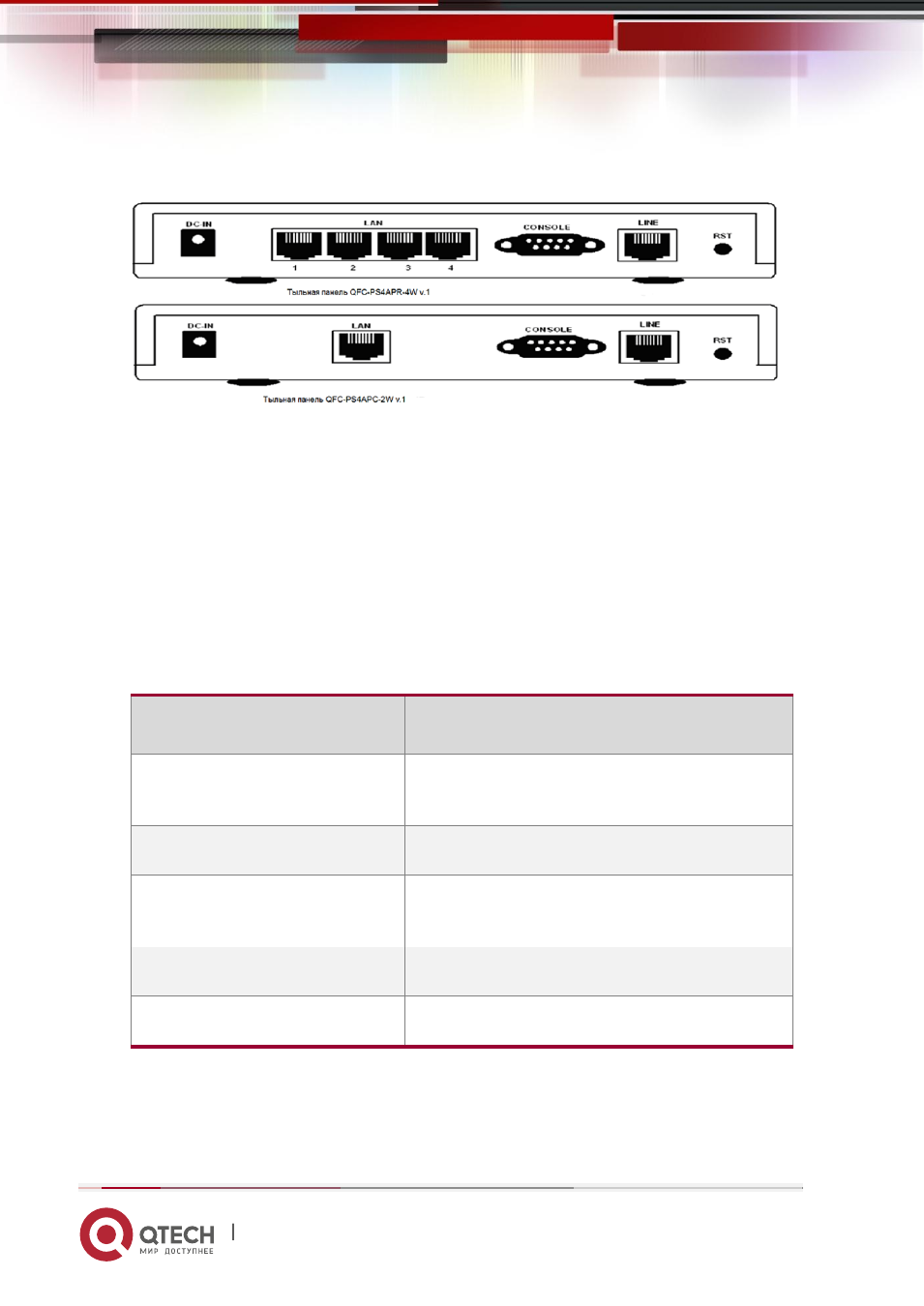

Рисунок 4 – тыльная панель
На тыльной панели размещены разъемы:
питания для постоянного тока, разъёмы RJ-45 для консольного кабеля, RJ-45 для DSL
линий, RJ-45 для LINE, 1-4 LAN порты, кнопка RST (перезапуск).
В таблице 3 описаны функции разъемов модема для QFC-PS4APR-4W v.1:
Таблица 3
Название разъема
Описание
DC-IN
Вход питания: диапазон от 9В до 24
постоянного тока.
CONSOLE
Консольный порт конфигурации
RST
Кнопка перезапуска и возврата к заводским
настройкам
LAN (1,2,3,4)
Порты LAN 10/100BaseT
LINE
Порт WAN G.SHDSL.bis
