Инструкция по эксплуатации QTECH G.SHDSL.bis (QFC-PS4APR-2W (4W) v.1)
Страница 32
Руководство пользователя
3. Управление через WEB- Браузер
32
www.qtech.ru

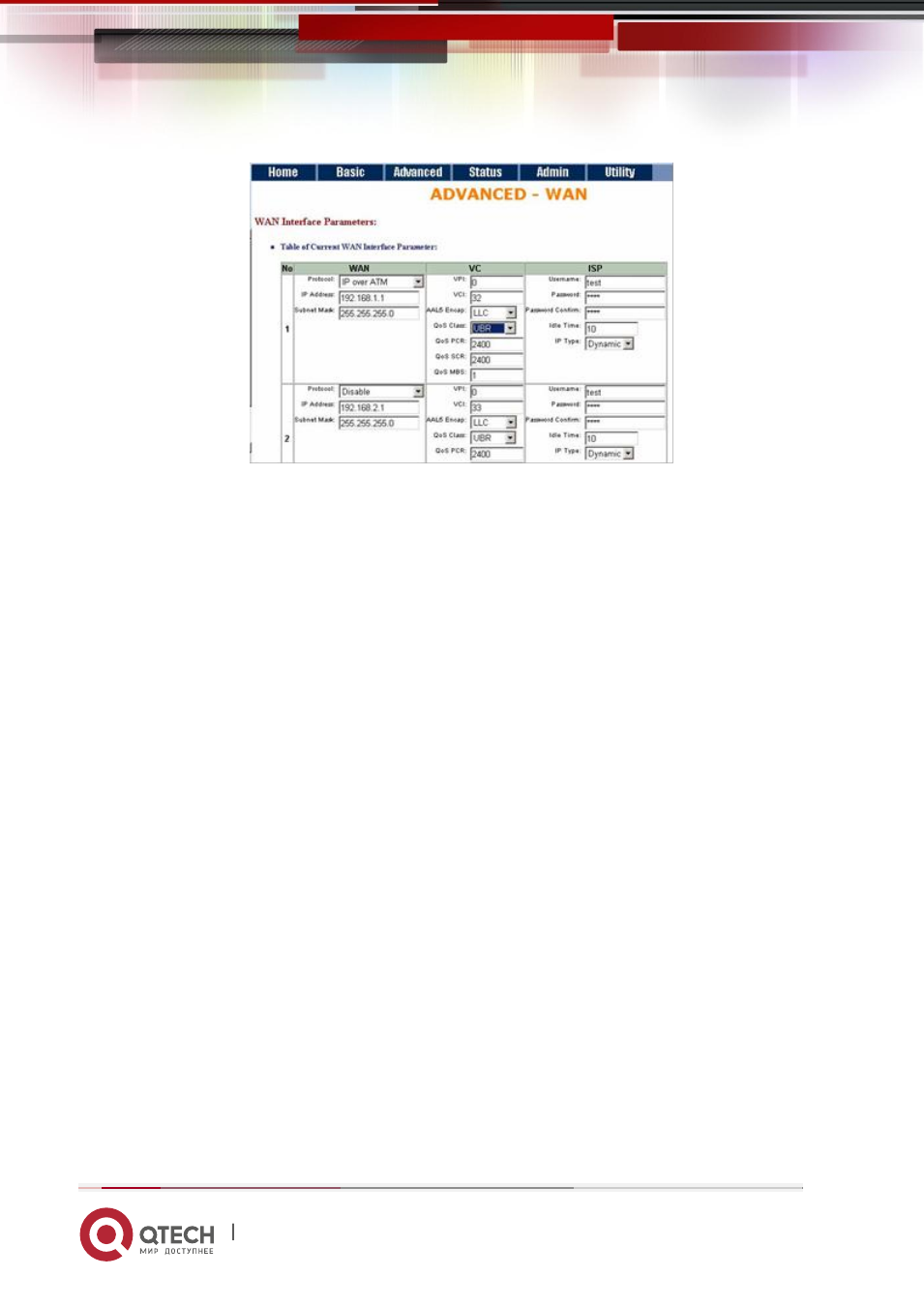

Рисунок 31
Введите параметры:
Protocol: Если WAN протокол PPPoA или PPPoE с динамическим IP адресом, то оставьте
значение по умолчанию IP-адрес и маску подсети. Если протокол IPoA или EoA, оставьте
параметры провайдера, как настройки по умолчанию.
VC-mux (VC-based Multiplexing): Каждому протоколу присвоен конкретный виртуальный
канал.
LLC (LLC-based Multiplexing): Один виртуальный канал передает multiptle протокол с
идентифицирующей информацией, которая содержится в заголовке каждого пакета.
VPI (Virtual Path Identifier) - идентификатор виртуального пути устанавливается для ATM
Идентификатор VPI используется для указания, какому виртуальному маршруту
принадлежит виртуальный канал. Параметр может иметь значение от 0 до 255.
VCI (Virtual Channel Identifier is for set up ATM Permanent Virtual Channels(PVC).
Уникальный идентификатор, который указывает на конкретную виртуальную цепь в сети.
Является 16 битным полем заголовка ячейки ATM. Параметр может иметь значения от 32
до 65535 (от 0 до 31 зарезервировано для локального управления трафиком ATM).
QoS (Quality of Service) class : Спецификация трафика V4.0 определяет АТМ каталоги,
которые описывают трафик, передаваемый пользователю по сети, а также
предоставление качества услуг. Есть четыре класса на выбора: UBR, CBR, rt-VBR и nrt-VBR.
UBR (Unspecified Bit Rate) является самой простой услуги, предоставляемые сетями АТМ.
Гарантия по доставке данных не предоставляется. Это основная служба используется для
передачи интернет-трафика по сети АТМ.
CBR (Constant Bit Rate) используется в соединениях, в которых требуется передать
статический объем трафика, который сохраняет свою структуру в течение времени жизни
соединения. CBR не предусматривает контроля ошибок, управления трафиком или какой-
