Руководство пользователя
2. Сведения о модеме
14
www.qtech.ru

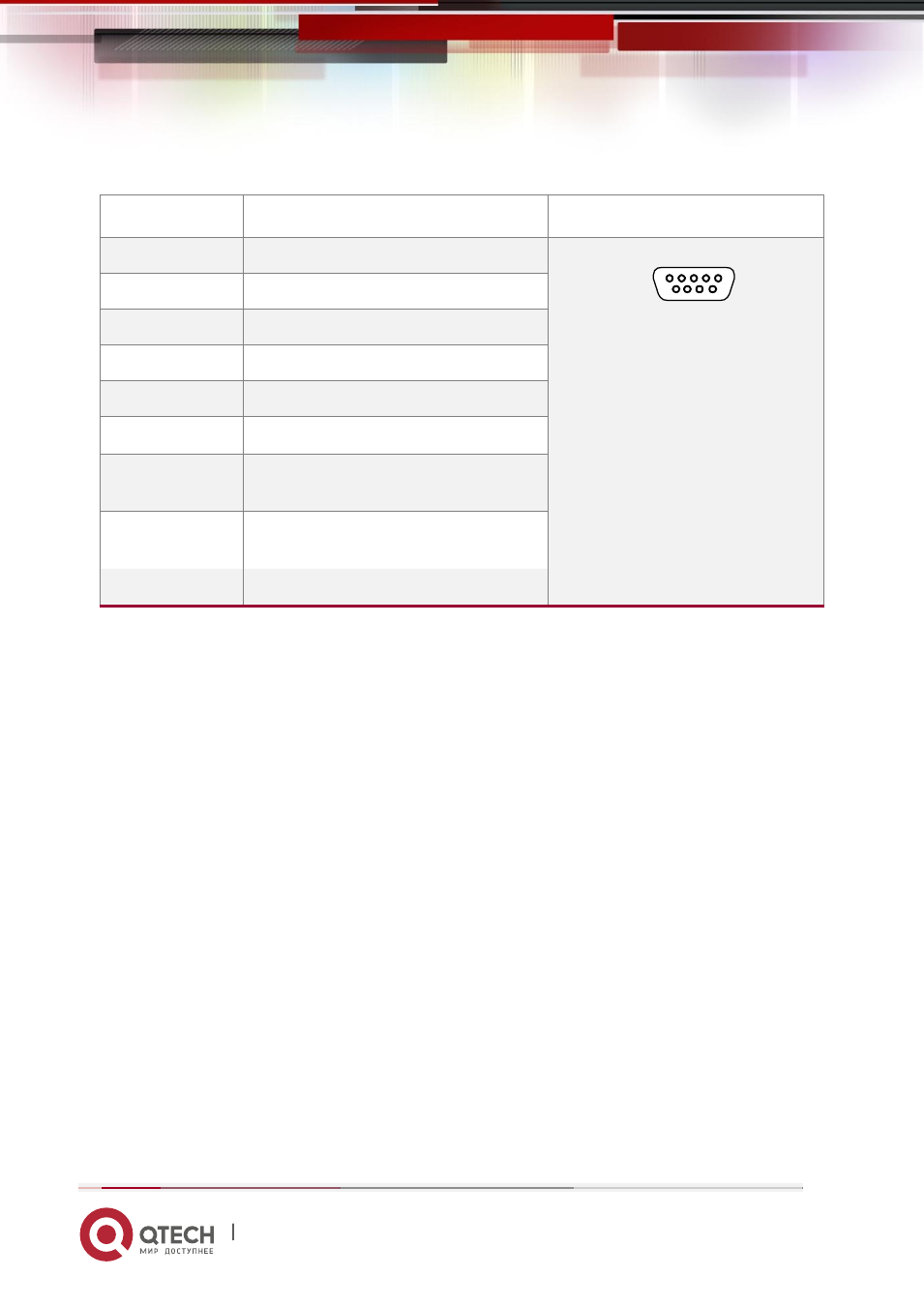

2.4.2 Консольный порт
Номер контакта
Описание
Вид
1
Не используется
1
2
3
4
5
6
7
8
9
2
Прием данных RxD (O)
3
Передача данных TxD (I)
4
Не используется
5
Земля
6
Не используется
7
Сигнал разрешения
передачи данных CTS (O)
8
Сигнал о наличии данных
для передачи RTS (I)
9
Не используется
2.4.3. Разъем питания
Для питания модема используется AC / DC адаптер. Подключите наконечник шнура
питания адаптера в розетку на задней панели, затем адаптер питания к
соответствующему источнику питания 220В.
