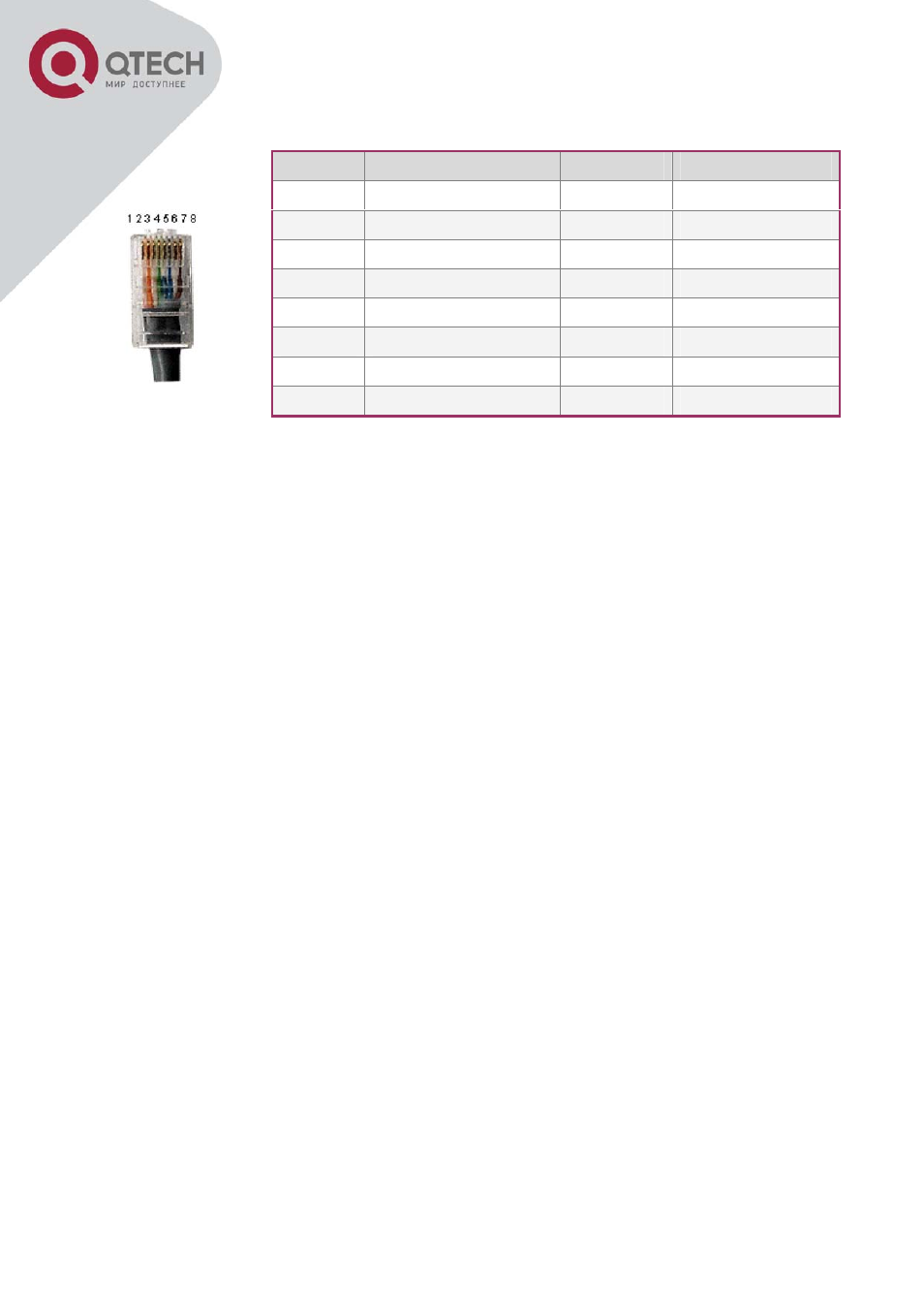

- Распайка кабеля данных
Pin
Цвет
Назначение
Режим
1
Белый TXD+
RS422/485
2
Оранжевый
TXD-
3
Белый/Зеленый RXD+
4
Зеленый
RXD-
5
Белый/Голубой GND
6
Голубой
RXD
RS232
7
Белый TXD
8
Коричневый
GND
- Установка режимов передачи данных RS232/485/422:
- На плате расположены 4 переключателя JP4, JP5, JP6 и JP7. Если вы замыкаете накоротко Pin1 и -
Pin2, то включается режим RS485/422. Если вы соединяете Pin2 и Pin3, то включается режим RS232.
- Для подключения оптического порта используйте стандартный патчкорд FC.
- Проверьте, что дистанция оптической трассы удовлетворяет требованиям.
6.2. Порядок инсталляции
1. Закрепите устройство.
2. Подсоедините источники видеосигнала, такие как видеокамеры, к передатчику, используя коакси-
альные кабеля. Подсоедините приемники видеосигнала ( мониторы ) к соответствующим видеокана-
лам приемника.
4. Подключите аудиоканал.
5. При необходимости подключите оборудование передачи данных.
6. Подключите волоконно-оптическую линию к FC коннектору.
7. Включите питание.
8. Светодиод PWR LED загорится красным цветом, а светодиод Status LED – зеленым, показывая, что
система готова. Во время передачи сигнала светодиод Video LED передатчика и приемника светится
зеленым цветом.
6.3. Возможные неисправности и методы их устранения
6.3.1. Проблема: Не горит светодиод PWR
Причина: питание отсутствует
Решение: проверьте кабеля питания.
6.3.2. Проблема: Не горит светодиод Video LED на передатчике
Причина: нет входящего видеосигнала
Решение: проверьте выход источника видеосигнала, поменяйте видеоканал, убедитесь что на
соседнем канале светодиод горит.
7
