4.6. Порт E1
Скорость передачи: 2.048Мбит/c ± 50ppm
Режим: Unframed с выбором импеданса 75Ом или 120Ом
Коннектор: BNC или RJ45
4.7. Оптический порт
Скорость: 155 Мбит/c, 1250 Мбит/с
Дистанция: до 120 км
Тип коннектора: FC
4.8. Размер
1 – 4 канала: 162 x 239 x 36 (мм)
8 каналов: 180 x 239 x 52 (мм)
16 каналов: 435 x 237 x 44 (мм)
Шасси 4U: 441 x 340 x 180 (мм)
4.9. Требования к окружающей среде
Температура хранения: -40°С ~ +70°С
Рабочая температура: : -40°С ~ +85°С
Влажность: 0 - 95%
5. ВНЕШНИЙ ВИД
Панель видеомультиплексора с 1 – 16 каналами практически идентична панели 4 – канального видео-
мультиплексора, за исключением количества коннекторов и размеров, поэтому мы используем 4 – ка-
нальный видеомультиплексор для примера. Видеомультиплексор на 17 – 64 канала использует шасси
для инсталляции.
Шасси имеет 17 слотов. Видеокарты, Е1, Ethernet карты и CWDM карты могут быть установлены в лю-
бой слот от 0 до 16. Карта управления может быть установлена только в 0 слот. 16 – 64 канальные
видеомультиплексоры состоят из 1 – 8 канальных видеомультиплексоров и пассивного устройства
CWDM. Задняя панель шасси 4U имеет два блока питания, работающих в режиме горячего резерва.

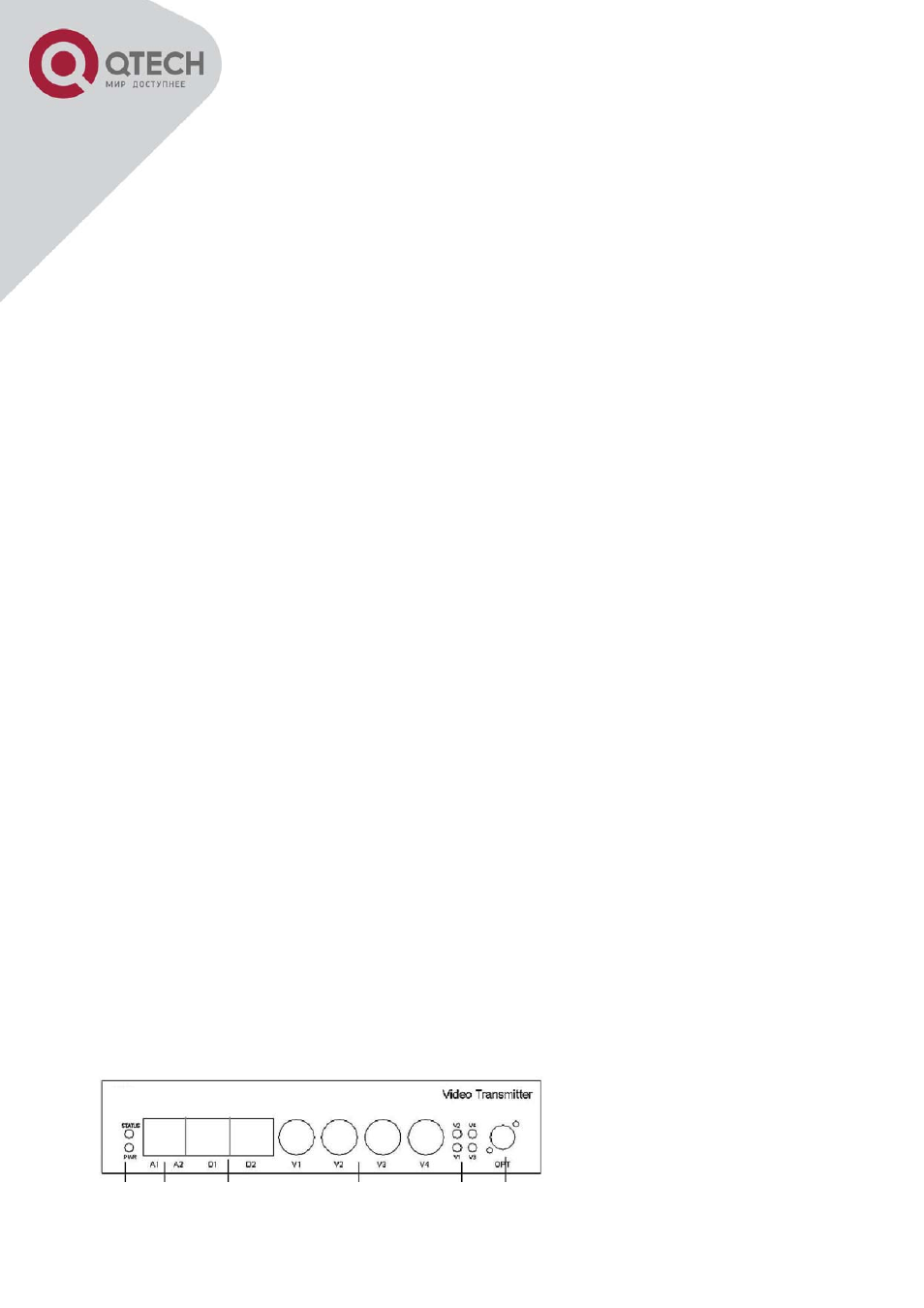

5.1. Передняя панель передатчика на 4 видеоканала
Status Audio Data Video LEDs Optical
5
