5.2. Устройство CWDM

Имеется два типа пассивных устройств CWDM, одно из них представляет собой модуль для установки
в любой слот шасси, другое представляет собой модуль Standalone.
CWDM модуль обеспечивает передачу 16 различных длин волн, что делает возможным передачу 17 –
63 видеоканалов по одному волокну.

5.3. Индикаторы LED

LED

Цвет

Статус

Описание

PWR

Зеленый

ON

Блок питания работает нормально

Status

Зеленый

ON

Устройство включено

V1~Vx

X : 1~16

Зеленый

ON

Осуществляется передача видеосигнала

6. УСТАНОВКА И ТЕХОБСЛУЖИВАНИЕ

6.1. Подготовка

- Убедитесь что устройство закреплено надежно и соединительные кабели легкодоступны.
- Проверьте параметры источника питания и заземление устройства.
- Используйте коаксиальный кабель и BNC коннектор для соединения QRV-1000 с источником видео-
сигнала.

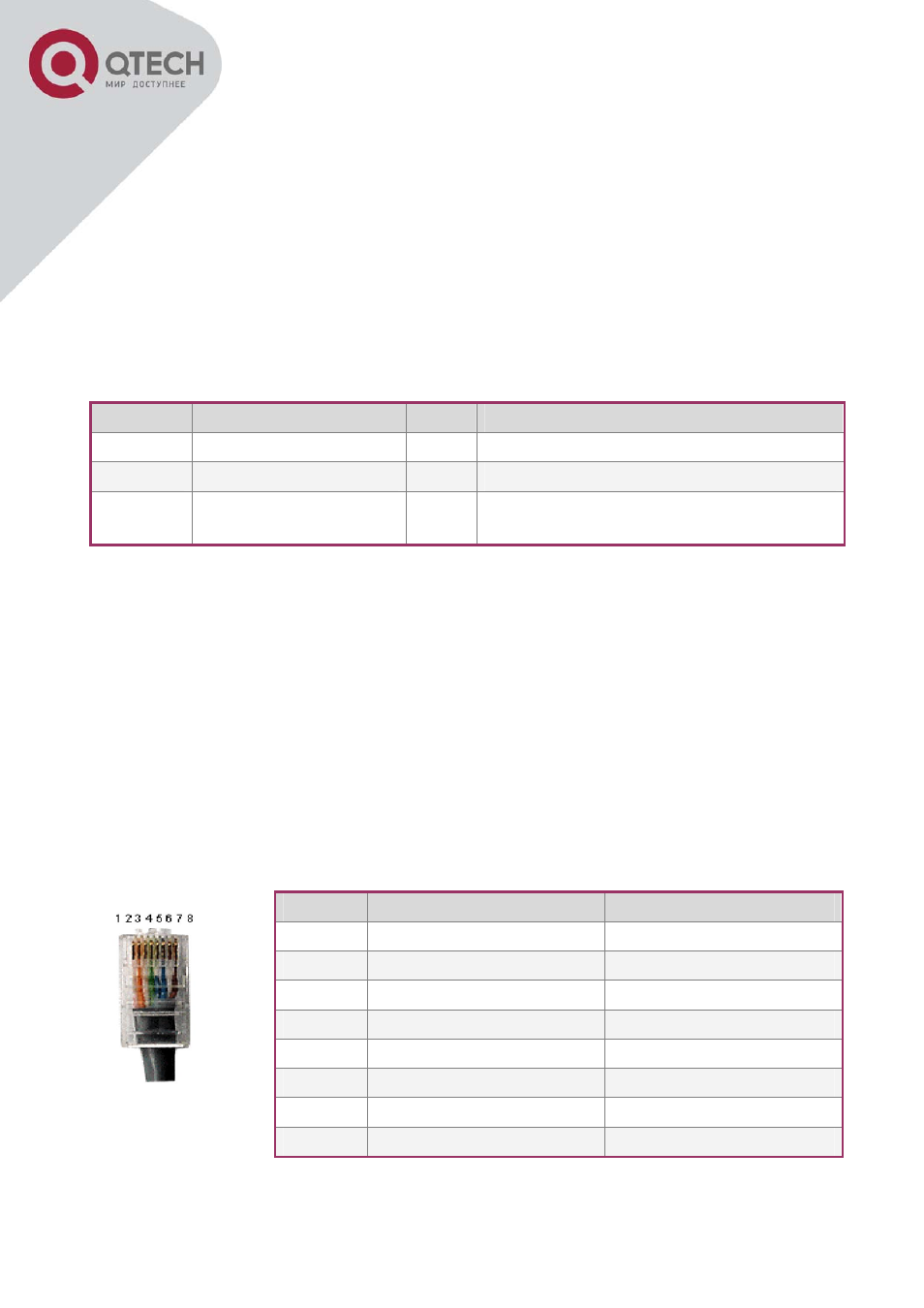

- Распайка аудиокабеля:

Pin

Цвет

Назначение

1

Белый/Оранжевый

Левый канал IN

2

Оранжевый

GND

3

Белый/Зеленый

Правый канал IN

4

Зеленый

GND

5

Белый/Голубой

Левый канал OUT

6

Голубой

GND

7

Белый/Коричневый

Правый канал OUT

8

Коричневый

GND
