1. ОБЗОР

Видеомультиплексоры серии QRV-1000 предназначены для передачи от 1 до 64 видеоканалов, от 1 до
32 двухсторонних аудиоканалов, от 1 до 32 каналов передачи данных RS232/RS485/RS422, 4 потоков
E1 и данных интерфейса 100M Ethernet через оптическое волокно на расстояние до 40 км. Видео-
мультиплексоры совместимы со стандартами NTSC, PAL, SECAM, и широко используются в системах
CCTV.
Для устройств с 1 – 16 видеоканалами существуют две модификации – одна в составе шасси, другая в
виде модуля Standalone. Для устройств с количеством видеоканалов 17 – 64, существует модифика-
ция только в виде шасси. Передняя панель передатчика имеет надпись “Video Transmitter”, а приемни-
ка – “Video Receiver”.

2. ОСНОВНЫЕ ХАРАКТЕРИСТИКИ


1. Передача 1 – 64 каналов видео, 1 – 32 каналов двухстороннего аудио и 1 – 32 каналов двухсторон
ней передачи данных через одно оптическое волокно
2. Предоставление опционального порта 10/100M Ethernet или 4 портов Е1
3. Полоса пропускания видео – 8 Мгц, совместимая со стандартами NTSC, PAL и SECAM
4. Передача несжатого видеосигнала, 8/10 Бит цифровое кодирование/декодирование
6. Легкость установки и обслуживания
7. Конфигурация в виде отдельного модуля ( Standalone ) или в составе 4U шасси

3. СПОСОБЫ ПРИМЕНЕНИЯ

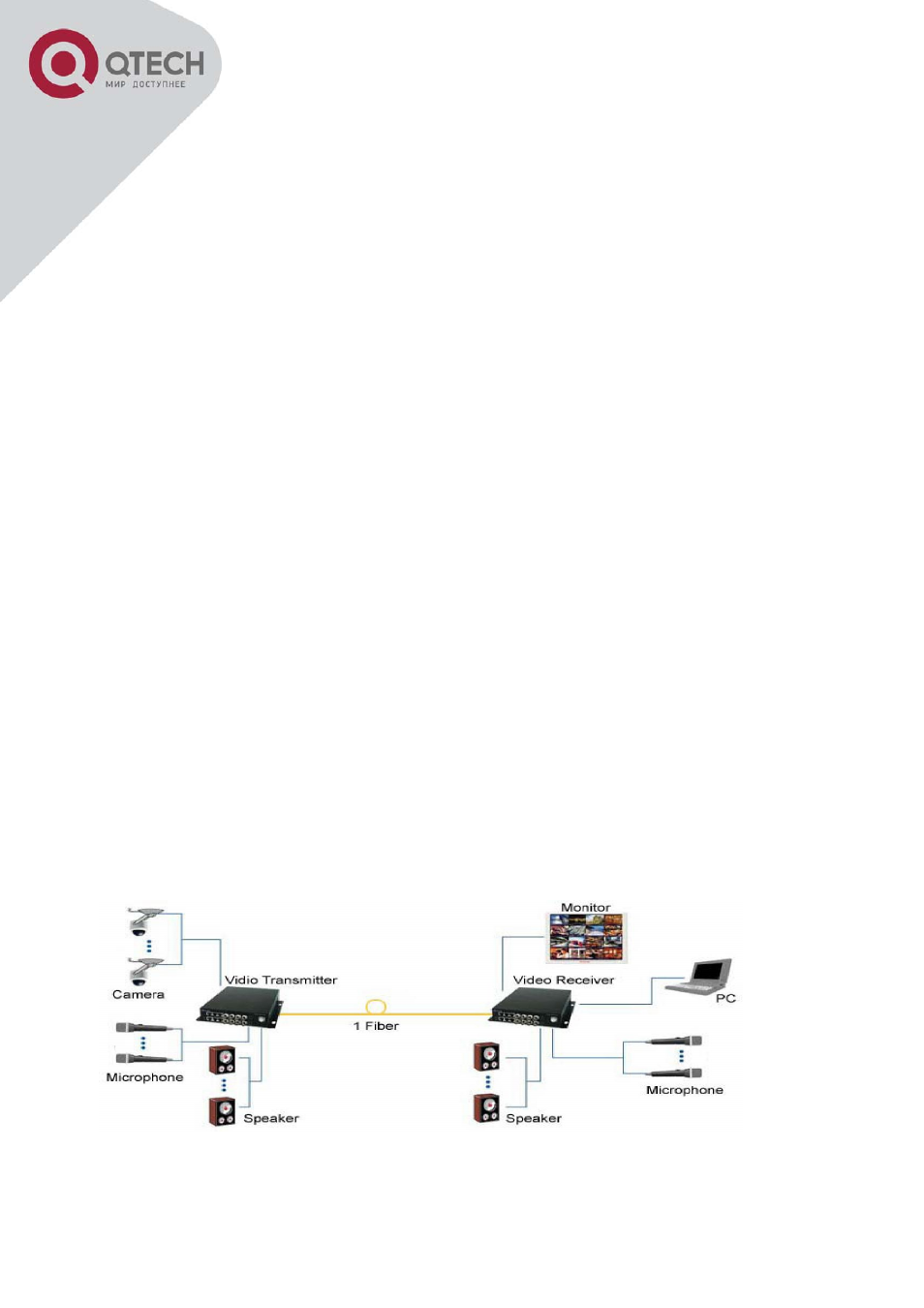

Данный рисунок иллюстрирует применение Standalone – мультиплексоров для создания топологии “точка – точка”, с помо-
щью использования шасси 4U возможно создание топологии “звезда”.
