6
базовой станцией, PBX и PCM мультиплексором, по топологии PTP с использованием в качестве транс-
порта технологии Radio-Ethernet.
4.2. ТОПОЛОГИЯ ТОЧКА-МУЛЬТИТОЧКА

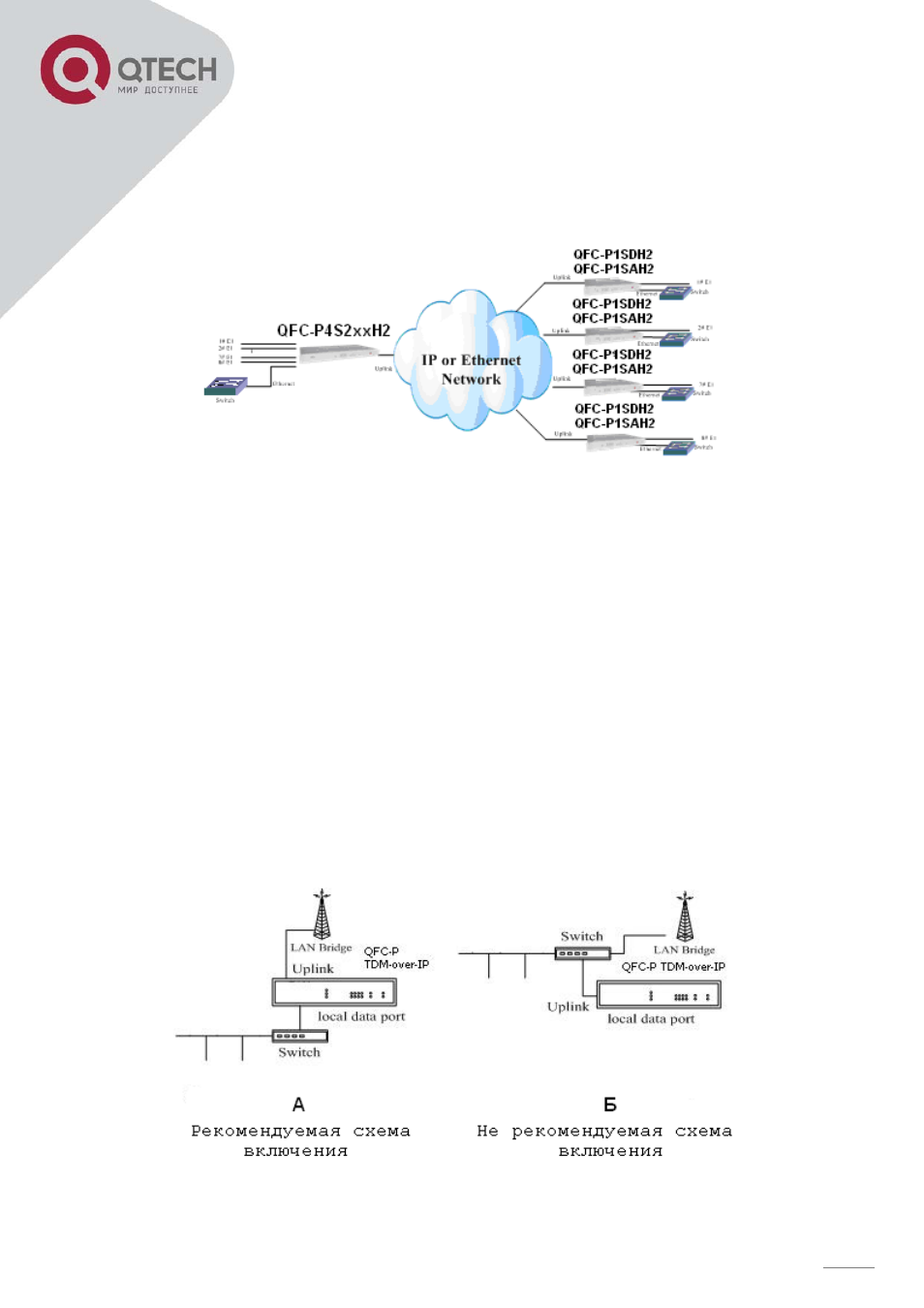

Рисунок 4.1.2. – Топология точка-мультиточка.
На рисунке 4.1.2 представлена топология PTMP, позволяющая агрегировать (от четырёх) и распределять
трафик (на четыре направления), при условии использования в качестве оконечных конверторов QFC-
P1SAH2 или QFC-P1SDH2, или в других пропорциях, в случае использования других типов конверторов
TDMoIP.
4.3. ПЕРЕДАЧА Е1 ПО РАДИОКАНАЛУ
Одна из наиболее широко применяемых схем – передача Е1 по радиоканалу при помощи недорогих уст-
ройств Radio-Ethernet ведущих производителей. На рисунке 4.3.1 показана схема подключения для пере-
дачи Е1 по радиоканалу. Рисунок 4.3.1.А – рекомендуемая схема включения, рисунок 4.3.1.Б не реко-
мендуемая схема.
Внимание! При совместной работе конвертора с оборудованием Radio-Ethernet, порт Uplink конвертора в
большинстве случаев соединяется кабелем с модулем, располагаемым на крыше здания. Для предот-
вращения поражения персонала и повреждения оборудования высоковольтным электрическим разрядом
молнии, необходимо обеспечить надежное заземление оборудования. Отсутствие надежного заземления
может вызвать также значительные потери пакетов и привести к существенному ухудшению качества свя-
зи.
Рисунок 4.3.1. - Передача Е1 по радиоканалу.
