Таблица 7.1.1. – назначение контактов интерфейса Е1.
№ контакта
1 2 3 4 5 6 7 8
Назначение
Rx+
Rx-
GND
Tx+
Tx-
GND
-
-

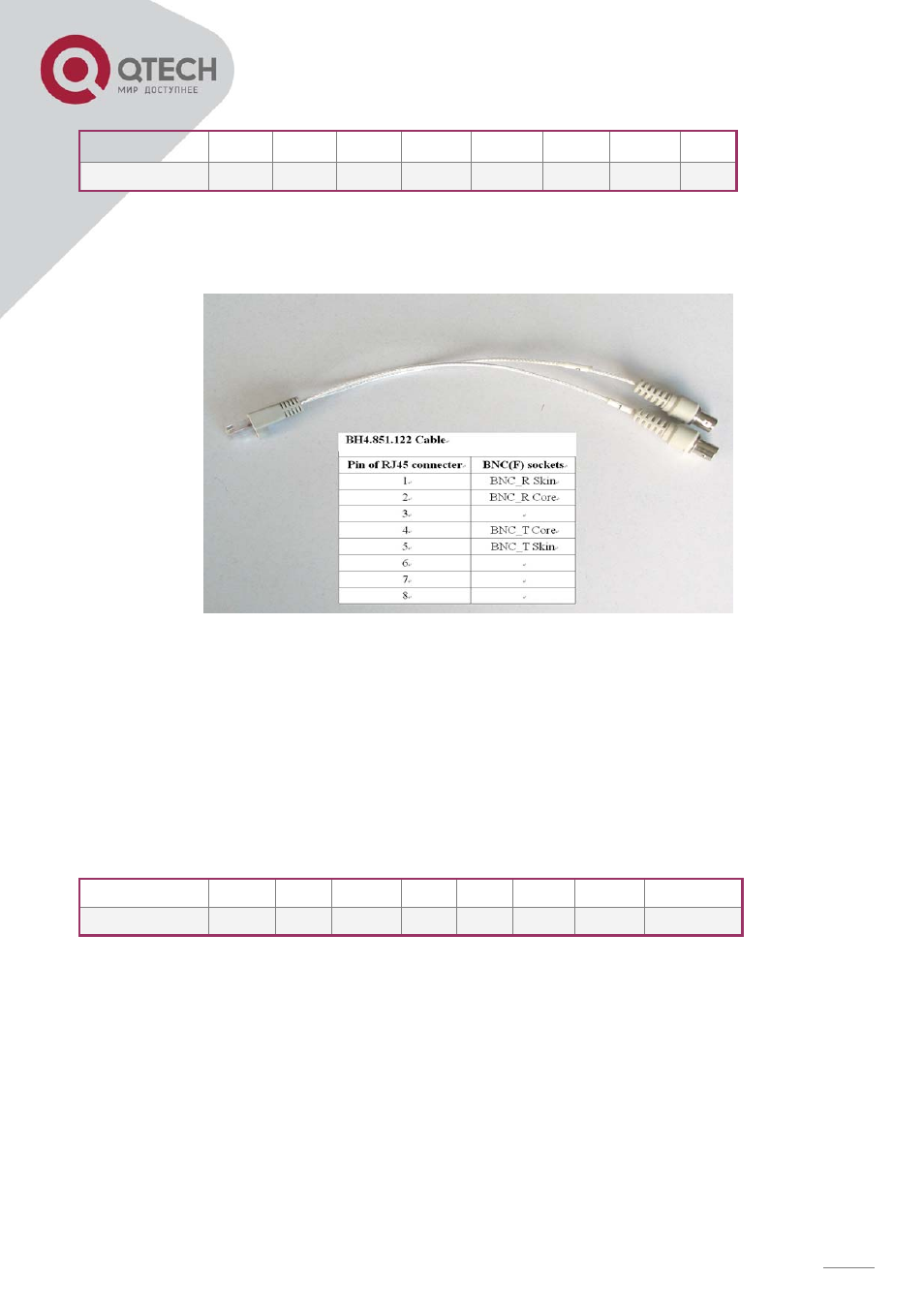

Для подключения коаксиального кабеля необходим переходной кабель BH4.851.122, состоящий из одного
разъёма RJ-45 и двух BNC, рисунок 7.1.2.
Рисунок 7.1.2. – Кабель BH4.851.122.
7.2. ПОДКЛЮЧЕНИЕ ИНТЕРФЕЙСА UPLINK И DATA
Для подключения необходимо изготовить кабель с использованием UTP CAT-5 или выше. Обратите вни-
мание, что длина кабеля не должна превысить 100 метров.
UPLINK и DATA порты конвертора поддерживают функцию Аuto-MDI/MDIX, что позволяет соединять его с
другим сетевым устройством прямым или кроссовым кабелем.
Таблица 7.2.1. – назначение контактов интерфейса Uplink.
№ контакта
1
2 3 4
5 6 7
8
Назначение
Rx+
Rx-
Tx+
GND
GND
Tx-
GND
GND
8. НАСТРОЙКА КОНФИГУРАЦИИ КОНВЕРТОРА. WEB ИНТЕР-
ФЕЙС.
Конвертор управляется через любой Ethernet порт, по умолчанию IP адрес 192.168.1.2 маска
255.255.255.0, Login: root, Password: root. Пароль можно изменить в настройках «Change Password».
8.1. РАЗДЕЛ STATUS
