+7(495) 797-3311 www.qtech.ru
Москва, Новозаводская ул., 18, стр. 1
17
Таблица 8.3.2.1. – Описание полей страницы Vlan Configuration.
Параметры
Назначение
Описание
Настройка
VLAN
E1 VLAN
Configuration
Port
Номер и назначение интерфейса
Service No
Заданное имя интерфейса
Enable
VLAN
При установке флага разрешается вставка байт отведён-
ных под VLAN ID и приоритезации, для обеспечения QoS
потоков Е1.По умолчанию режим без тегов VLAN.
Priority
Установка приоритета трафика потока Е1, от 0 до 7, чем
выше индекс, тем выше приоритет.
Предустановленное значение - 5
Van ID
Установка VLAN ID. Диапазон (0-4095).
Предустановленное значение - 2662.
Data VLAN
Configuration
Port
Номер и назначение интерфейса
Service No
Заданное имя интерфейса
Enable
VLAN
При установке флага разрешается вставка байт отведён-
ных под VLAN ID и приоритезации, для обеспечения QoS
трафика подключённых LAN.По умолчанию режим без
тегов VLAN.
Untag
Тип исходящего с порта трафика – снимать метку (если
трафик тегированный) или нет.
Priority
Установка приоритета трафика LAN от 0 до 7, чем выше
индекс, тем выше приоритет.
Предустановленное значение - 0
Van ID
Установка VLAN ID для входящего трафика. Диапазон (0-
4095).
Предустановленное значение - 1.
8.3.3. Подраздел Eth Port Status

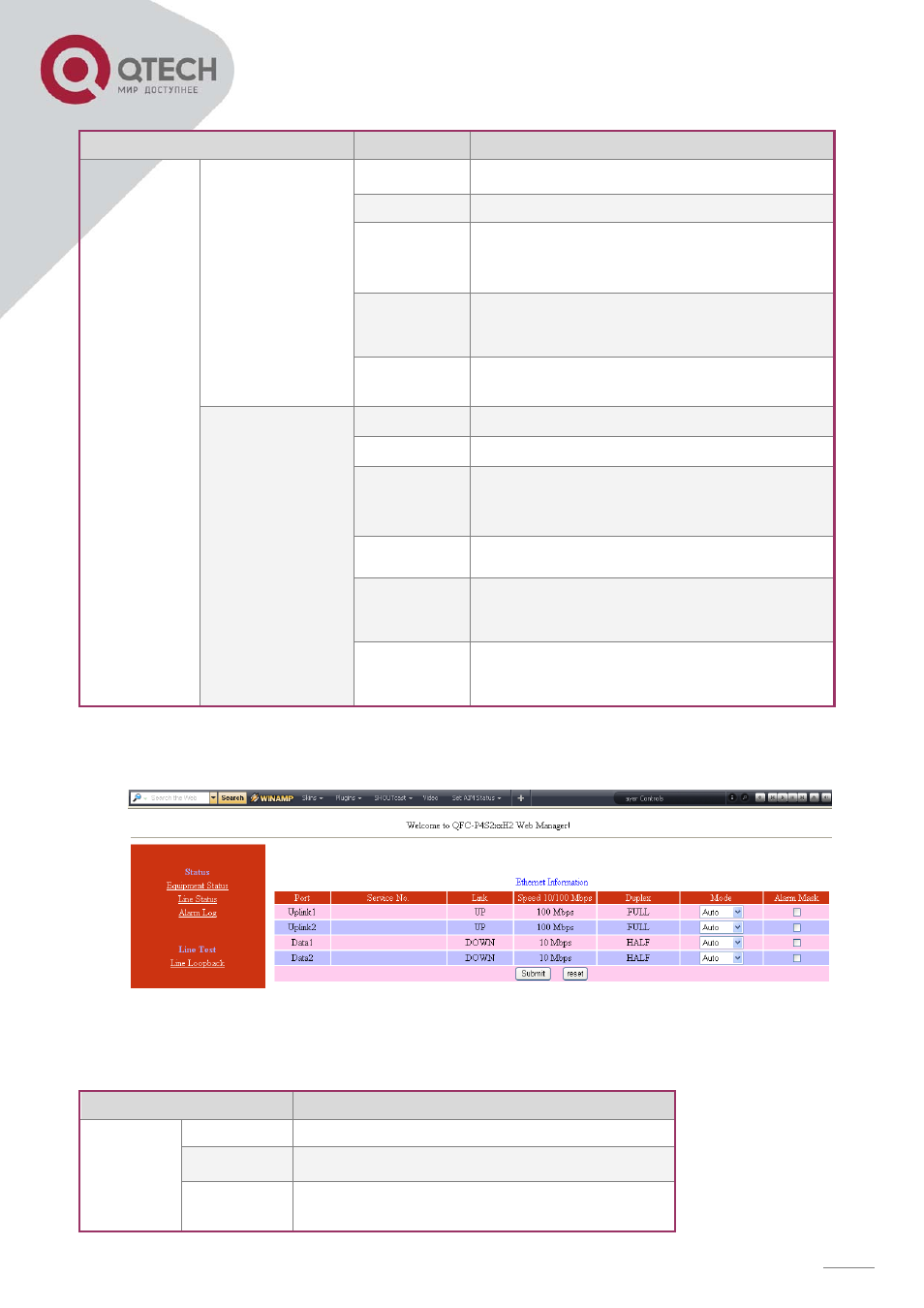

Рисунок 8.3.3.1. – Подраздел Eth Port Status.
Таблица 8.3.3.1. – Описание полей страницы Eth Port Status.
Параметры
Описание
Eth Port Status
Port
Номер и назначение интерфейса
Service No
Заданное имя интерфейса
Link
Статус интерфейса - Link(Up/Down)
