6.4. НАЗНАЧЕНИЕ DIP ПЕРЕКЛЮЧАТЕЛЕЙ
Таблица 6.4.1. – Назначение DIP переключателей.
№ DIP
Обозначение
Описание
1
RA
ON: Индикация на светодиодах аварий удалённых интерфейсов Е1;
OFF: Индикация на светодиодах аварий локальных интерфейсов Е1;
2
-
Зарезервирован
3
-
Зарезервирован
4 MATN
ON: Запуск цикла с сервисным IP адресом 192.192.192.192.
OFF: Установить текущий IP (установленный для использования в WEB интерфей-
се).
6.5. НАЗНАЧЕНИЕ РАЗЪЁМА ALARM, И ЕГО КОНТАКТОВ
Разъём аварийной тревоги системы, предусматривает подключение светового табло или других устройств
оповещения, и поддерживает 2 типа тревоги:
• критическая тревога (требующая незамедлительной реакции оператора) – контакт Р (рисунок 6.5.1).
• отсроченная тревога – контакт D (рисунок 6.5.1).
Назначение контактов разъёма указано на рисунке 6.5.1.

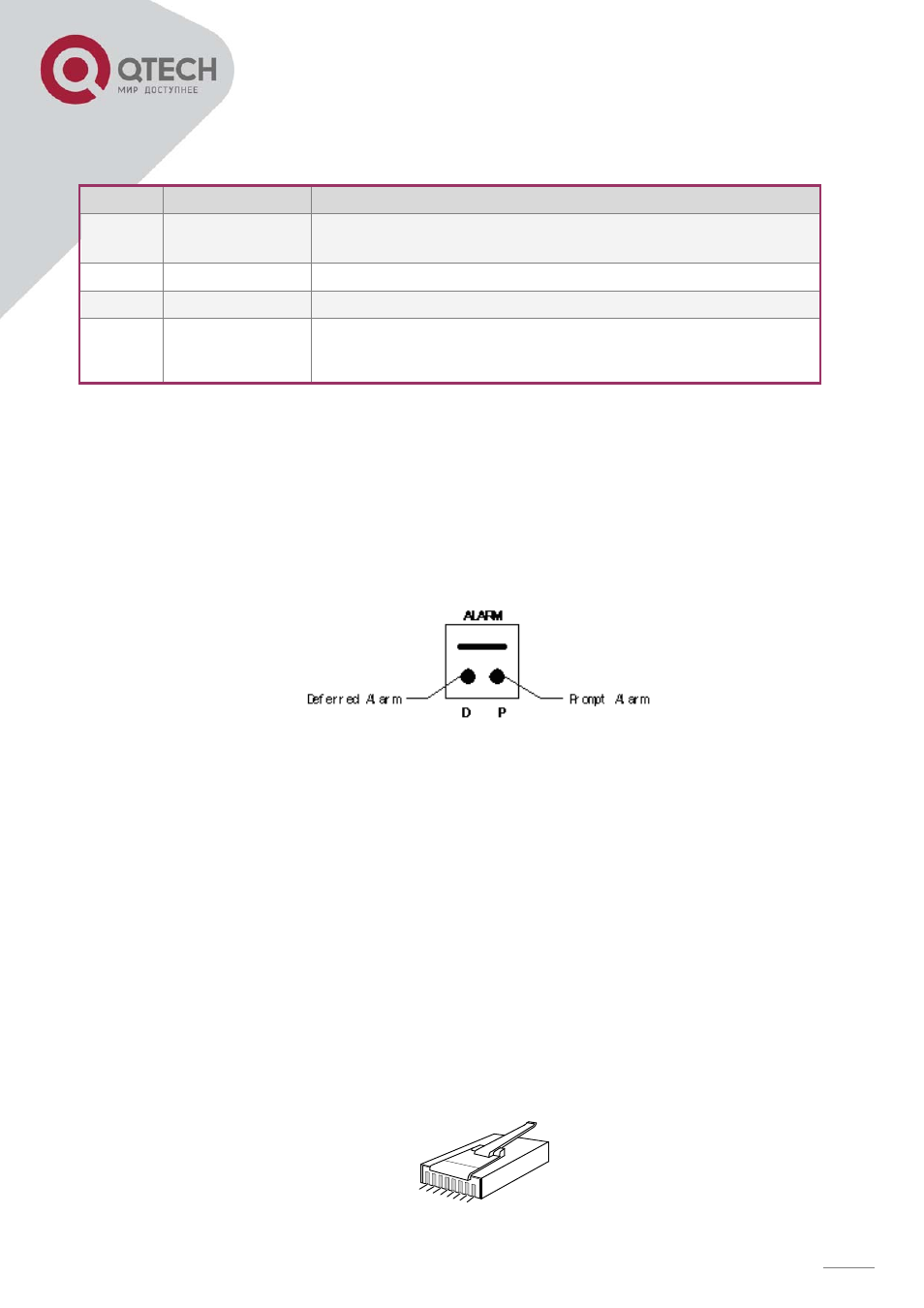

Рисунок 6.5.1. – Назначение контактов разъёма сигнализации.
7. ИНСТАЛЛЯЦИЯ КОНВЕРТОРА
7.1. ПОДКЛЮЧЕНИЕ ИНТЕРФЕЙСОВ Е1
Перед подключением интерфейсов E1 к другим устройствам, уточните тип разъёма, назначение контак-
тов, и волновое сопротивление интерфейса.
Интерфейс конвертора поддерживает два типа волнового сопротивления:
120 Ом – для витой пары (предустановленный режим);
75 Ом – для коаксиального кабеля;
Для смены волнового сопротивления линии c 120 Ом на 75 Ом, внутри конвертора, на печатной плате,
необходимо изменить конфигурацию перемычек с позиционным обозначением на плате CNM20, CNM24,
CNM25, CNM26 – разомкнуть контакты 1 и 2, и замкнуть 2 и 3.
8
1
Рисунок 7.1.1. – Нумерация выводов на разъёме RJ-45.
