САМОСТОЯТЕЛЬНОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ 27
Регулировка пучка света после заме-
ны фар головного света в сборе
Для автомобилей с левым расположением
органов управления
Для автомобилей с правым расположением
органов управления
G290B01TG
G290B02TG
G290B01TG-R
Вертикальная
линия
Ближний свет
Дальний свет
Вертикальная
линия
Вертикальная
линия
Горизонтальная
линия
Горизонтальная
линия
Горизонтальная
линия
Линия
земли
Линия
земли
Линия
земли
Линия границы
освещения
Линия границы
освещения
H
H
H
H
H
H L
L
L
W
W
“P”
“P”
90 мм
45 мм
30 мм

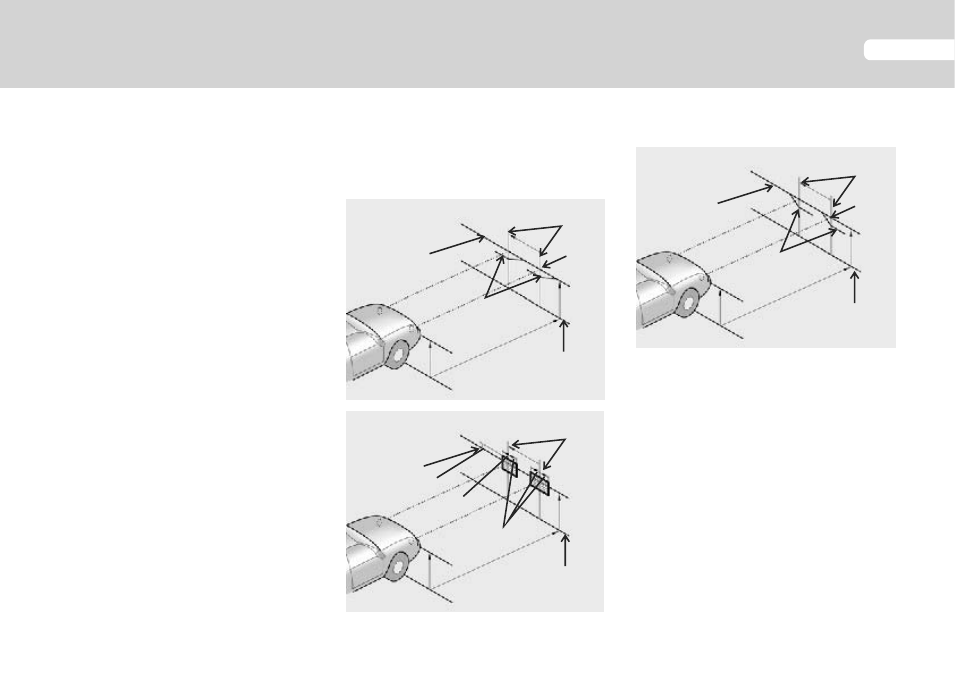

Если в ходе кузовного ремонта передней
части кузова автомобиля были заменены
фары головного света в сборе, необходимо
проверить регулировку пучка света фар с
использованием экрана, как показано на
рисунке. Включите переключатель света
фар. (В положение ближнего или дальнего
света).
1. Отрегулируйте пучок света фар таким
образом, чтобы собственная ось пучка
света была параллельна центральной
линии кузова автомобиля и совпадала в
точке “P”, показанной на рисунке.
2. Пунктирными линиями на рисунке обоз-
начены центры фар головного света.
Поместите на место водителя груз, соот-
ветствующий весу взрослого человека.
4. Вымойте рассеиватели фар головного
света и включите ближний свет фар.
5. Откройте капот.
6. На регулировочном экране начертите
горизонтальную линию и вертикальные
линии (проходящие через центр каждой
фары).
Затем начертите линию, проходящую
параллельно и на 30 мм ниже горизон-
тальной линии для регулировки света
фар.
7. Отрегулируйте линию границы освеще-
ния ближнего света фар на уровне
параллельной линии при помощи крес-
товой отвертки - РЕГУЛИРОВКА В
ВЕРТИКАЛЬНОЙ ПЛОСКОСТИ.
8. Отрегулируйте линию границы освеще-
ния ближнего света фар по каждой вер-
тикальной линии при помощи крестовой
отвертки - РЕГУЛИРОВКА В ГОРИЗОН-
ТАЛЬНОЙ ПЛОСКОСТИ.
Ближний свет
