4
Reef Net R-501D/R-500D Рекомендации по установке
Р
АСПО
ЛО
ЖЕНИЕ Р
АЗЪЕМОВ
Подключение системы
Система подключается к электрооборудованию автомобиля и другому оборудова-
нию жгутами проводов, входящими в комплект поставки.
Расположение разъемов

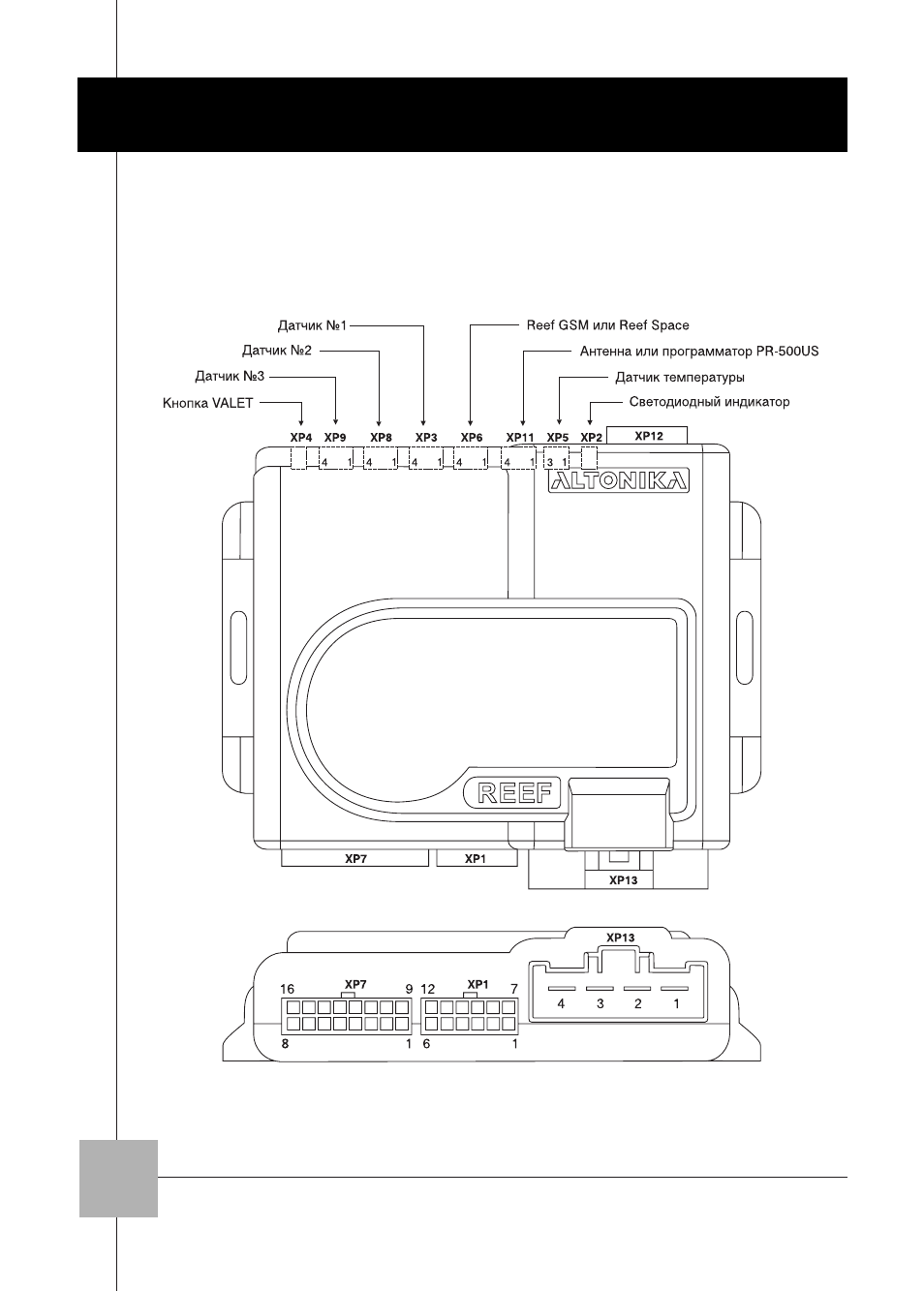

На рисунке 1 показано расположение разъемов на блоке управления.
Рис. 1
. Расположение разъемов блока управления
