Установка антенны
Антенна системы устанавливается в салоне автомобиля на верхней части лобового
стекла, как показано на рис. 5. Корпус антенны и “усы” крепятся к стеклу двусторон-
ней клеящей лентой, входящей в комплект поставки системы. С блоком управления
антенна соединяется кабелем, входящим в комплект поставки (см. рис. 1).
Следует иметь в виду, что дальность действия и уверенность приема сигнала
зависят от корректной установки антенны. Наилучший прием обеспечивается при
соблюдении указанных рекомендаций.
Подключение замков дверей
Система позволяет управлять дверными замками различных типов и с разной дли-
тельностью управляющего сигнала. Ниже приведена схема выходных цепей управ-
ления дверными замками.
Функция “Обход вежливой подсветки”
Если автомобиль оборудован системой плавного гашения салонного света
(вежливая подсветка салона) и по технологическим особенностям при установке
провод № 8 разъема ХР1 подключается к плафону освещения, то в этом случае при
постановке на охрану система будет подавать три звуковых (сиреной) и световых
(указателями поворота) сигнала, т.к. дверь будет считаться незакрытой. Эти сигналы
сирены можно отключить при программировании системы с помощью ПК,
установив функцию "Обход вежливой подсветки" (Страница "Установки").
Двери автомобиля будут взяты под охрану только спустя 5 секунд после
выключения освещения, а до этого момента система не сможет предупредить о
срабатывании концевого выключателя двери.
Подключение системы

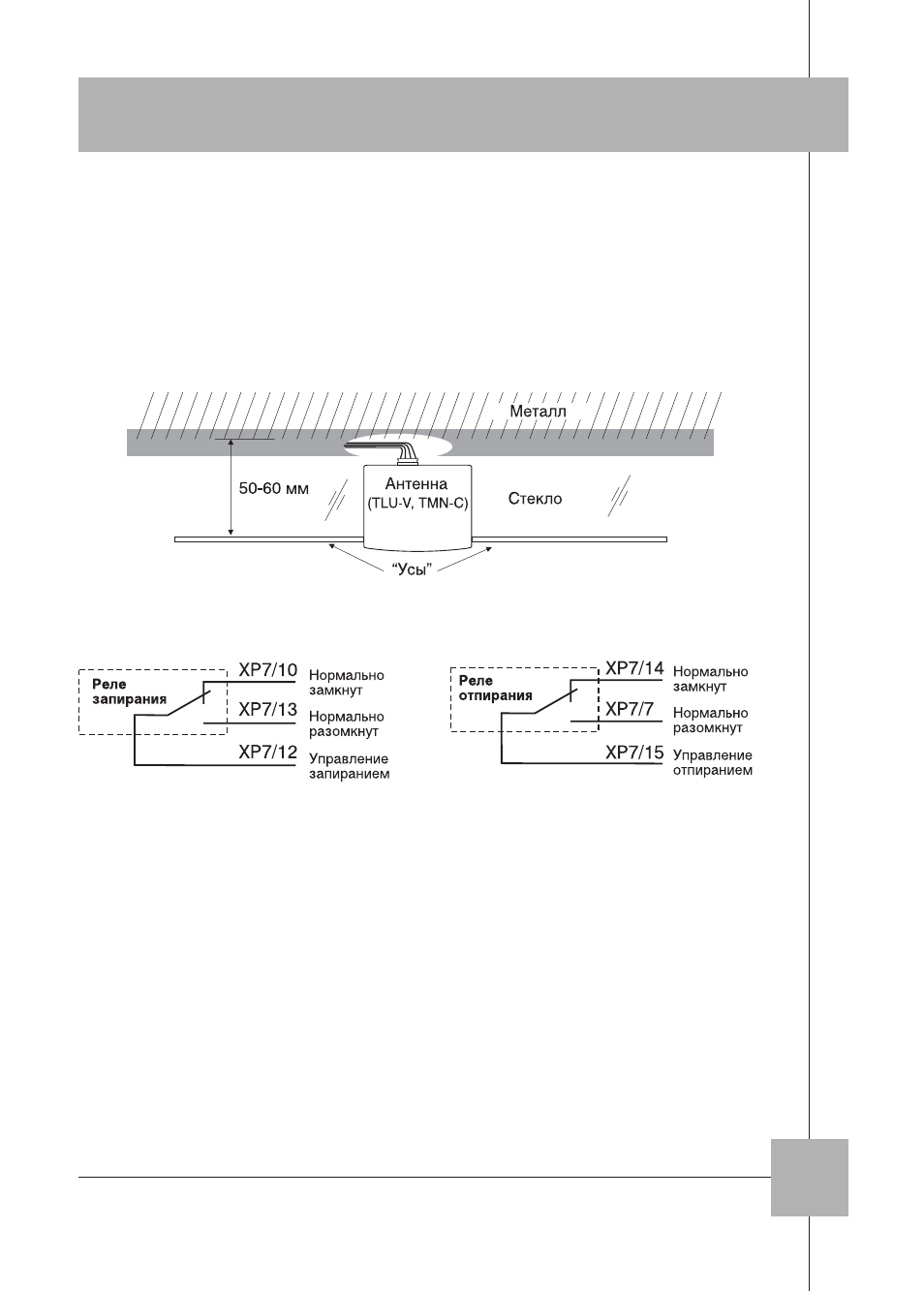

Рис. 5 . Установка антенны
