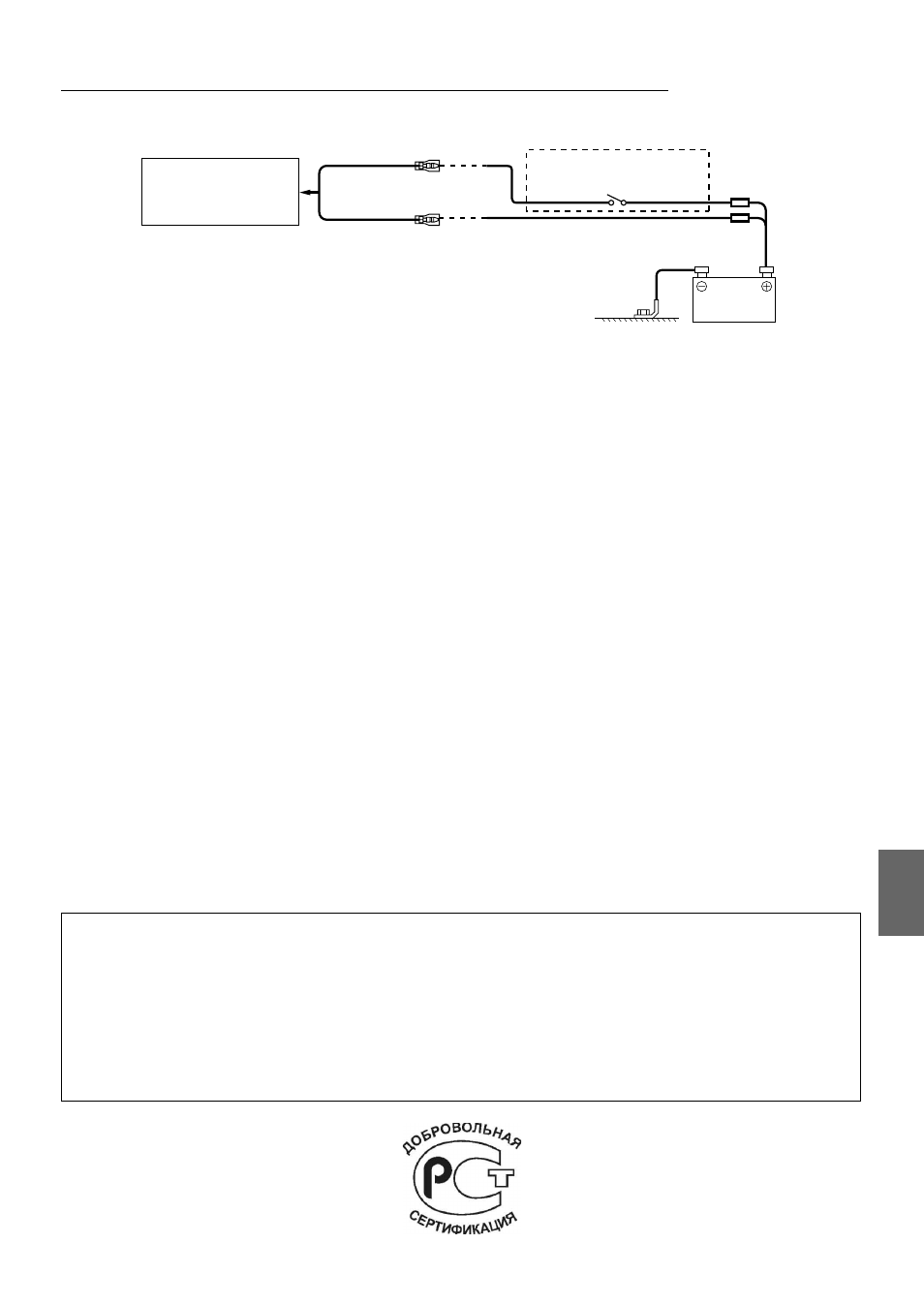

Схема подключения однополюсного выключателя (приобретается дополнительно)

(Если источник питания ACC недоступен)

Если в автомобиле не установлен источник питания ACC, установите приобретаемые дополнительно однополюсный

переключатель и предохранитель.

Показанные выше схема подключения и сила тока предохранителя применяются в случае индивидуального использования

устройства INE-W920R/INE-W928R.

Если переключаемый вывод питания (зажигание) устройства INE-W920R/INE-W928R напрямую подключен к

положительному (+) полюсу автомобильного аккумулятора, устройство INE-W920R/INE-W928R потребляет небольшой
ток (несколько сотен миллиампер) даже при выключении переключателя питания, и аккумулятор может разрядиться.

INE-W920R/
INE-W928R

(Красный)

(Желтый)

ОДНОПОЛЮСНЫЙ
ПЕРЕКЛЮЧАТЕЛЬ
(приобретается дополнительно)

ПРЕДОХРАНИТЕЛЬ (5 A)
(приобретается
дополнительно)

ПРЕДОХРАНИТЕЛЬ (20 A)
(приобретается дополнительно)

Батарея

ACC

BATTERY

Предотвращение внешних шумов в аудио системе.

• Найдите устройство и проложите провода на расстоянии не менее чем 10 см от автомобильной электропроводки.
• Выводы батареи питания должны проходить как можно дальше от других проводов.
• Надежно подсоедините провод заземления к оголенной металлической поверхности (при необходимости удалите

краску, грязь или смазку) корпуса автомобиля.

• При установке дополнительного шумоподавителя по возможности подключайте его как можно дальше от данного

устройства. Дилеры Alpine могут предложить различные модели шумоподавителей, обращайтесь к ним за
дополнительной информацией.

• За дальнейшей информацией обращайтесь к своему дилеру Alpine, так как ему больше всего известно о мерах по

предотвращению шумов.
