100

-RU

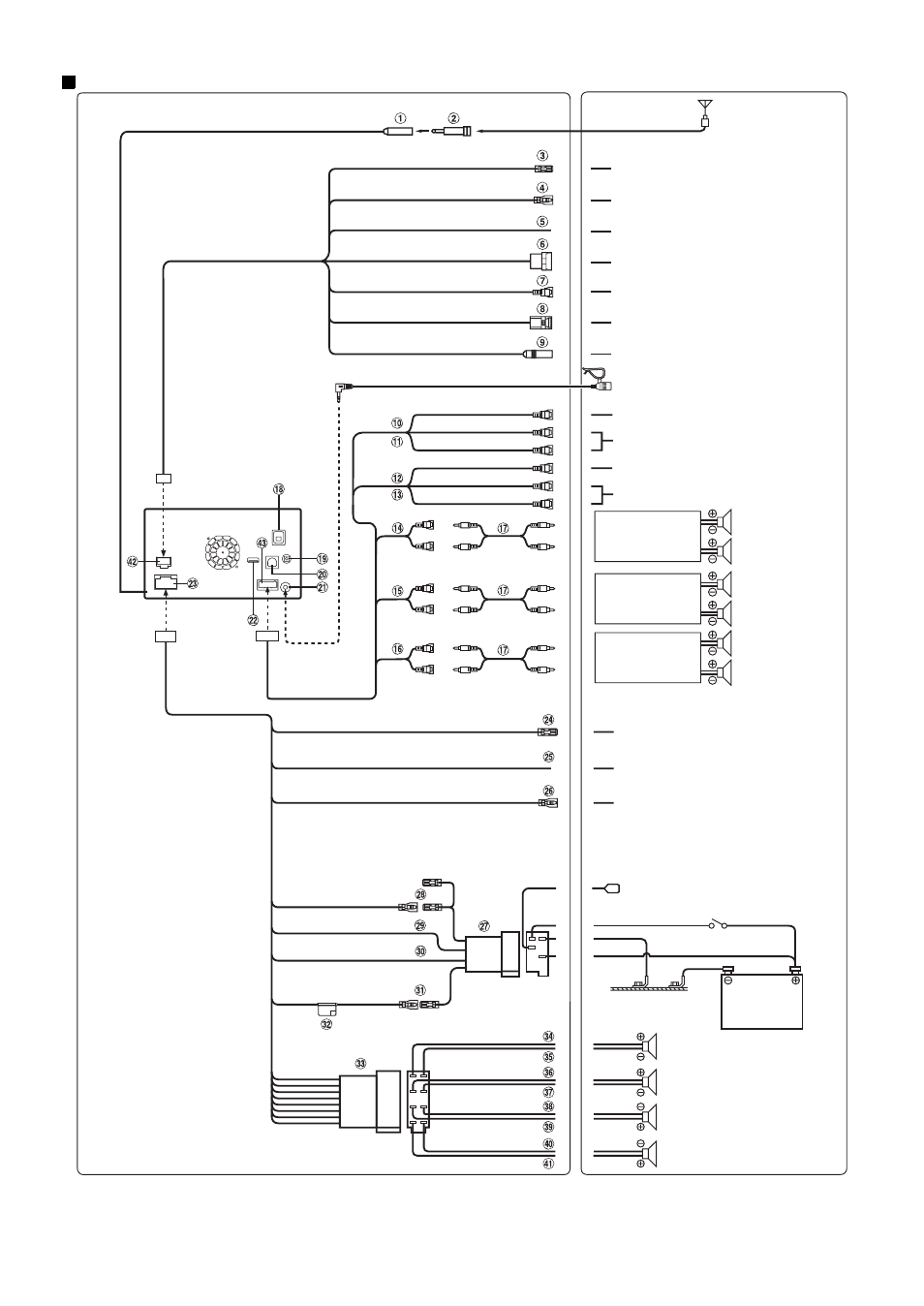

Для INE-W928R

*

1

В настоящее время камера TOPVIEW не используется.

К выходному проводу ДУ

К линии приостановки
скорости автомобиля

(Коричневый)

(Зеленый/Белый)

(Синий/Белый)

(Синий)

(Желтый/Синий)

(Желтый)

(Черный)

К усилителю или эквалайзеру

Тыловой левый

REMOTE IN

SPEED SENSOR

CAMERA1

REMOTE TURN-ON

POWER ANT

PARKING BRAKE

BATTERY

GND

Антенный ISO-разъем

IGNITION

(Красный)

К входному проводу ДУ

К питанию антенны

К сигнальному проводу
стояночного тормоза

Батарея

(Зеленый/Черный)

Замок зажигания

(Желтый)

(Красный)

(Белый)

(Желтый)

(Красный)

(Белый)

Сабвуфер

Сабвуфер

Сабвуфер

Тыловой
левый
Тыловой
правый

Фронт. левый

Фронт. правый

Усилитель

К передней камере/
камере заднего вида

К разъемам аудиовхода

(R, L)

К разъемам аудиовыхода

(R, L)

К разъему видеовхода

К разъему видеовыхода

(Коричневый)

REMOTE OUT

CAMERA2

CAMERA SW

К задней камере/другого вида

Разъем переключателя камеры

TOPVIEW*

1

Микрофон (в комплекте)

(Зеленый)

Фронтальный левый

Фронтальный правый

Тыловой правый

(Белый/Черный)

(Белый)

(Серый)

(Серый/Черный)

(Фиолетовый)

(Фиолетовый/Черный)

Динамики

Антенна

К плюсовой клемме
сигнального провода лампочки
заднего хода автомобиля

(Оранжевый/Белый)

REVERSE

К блоку интерфейсу рулевого
пульта ДУ
